三杯式户外风速检测传感装置结构

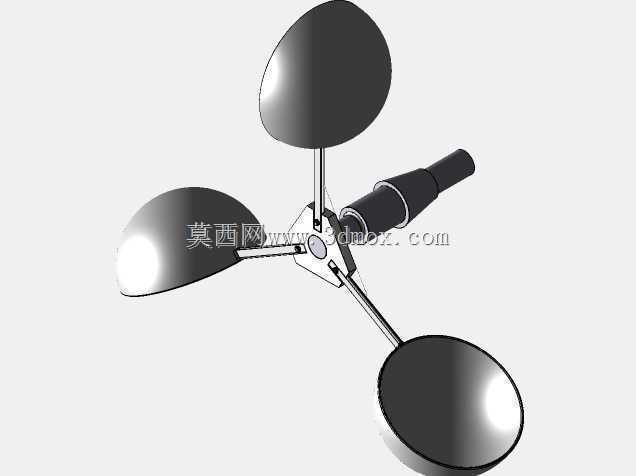

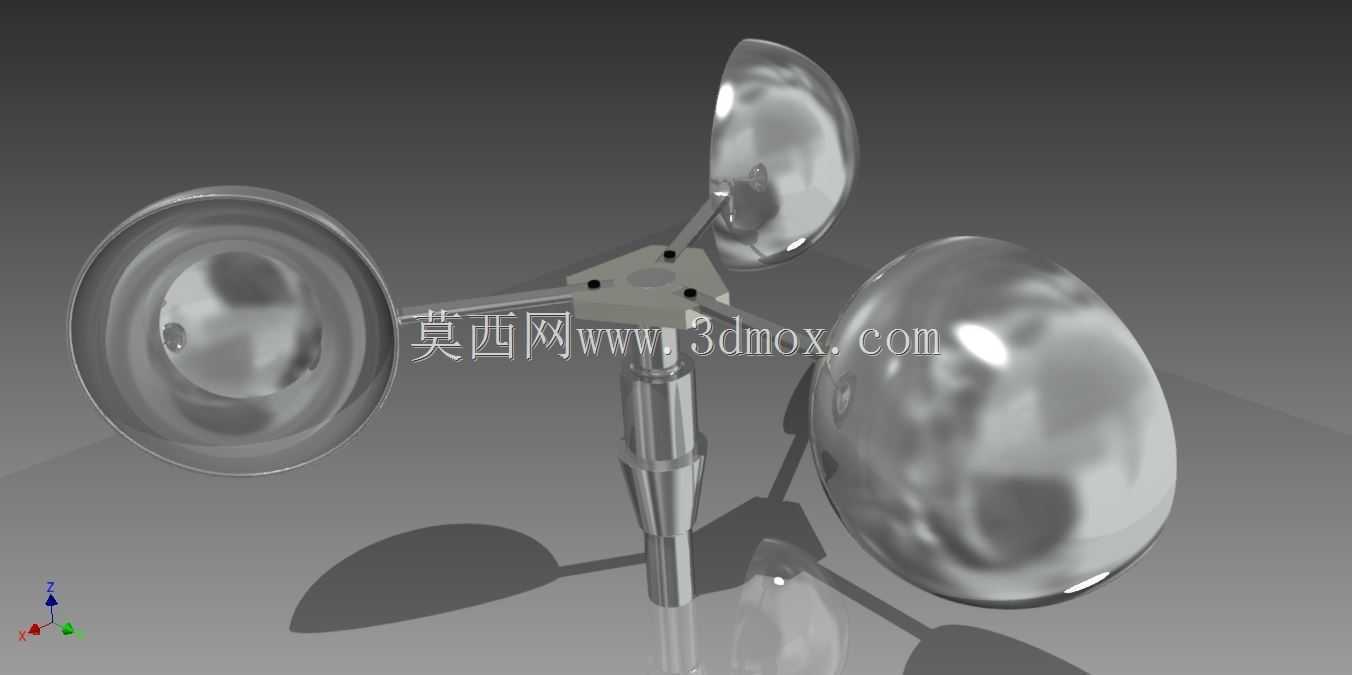

　　这款三杯式风速检测结构，核心应用场景覆盖地面气象观测站、户外工程施工环境监测、风力发电场机组侧风况采集、高层建筑楼顶风载荷监测、农业大田小气候观测等多个需要实时获取风速数据的领域，实际使用中通过风杯受风压产生的转动动作，将线性风速信号转化为可被采集模块识别的转速信号，为后续的风速值换算、风级预警、设备运行保护提供基础的机械传感支撑。从功能特性来看，三个半球形风杯呈120度夹角均匀分布在横置支架端部，这种对称布局能最大程度抵消不同风向带来的侧向受力偏差，无论风从水平方向哪个角度吹来，都能推动风杯组产生稳定的顺时针转动，不会出现风向死角导致的测量失准；风杯采用薄壁半球构型，凹面迎风时的风阻系数与凸面顺风时的风阻系数形成固定差值，

　　保证转动转速和实际风速之间具备稳定的线性对应关系，避免非线性误差带来的测量偏差。设计过程中，首先要考虑转动副的摩擦阻力控制，中心竖轴和支架连接部位采用低阻转动配合，尽可能降低静摩擦阈值，保证低风速条件下也能顺利启动转动，不会出现微风环境下的迟滞失效；支架和风杯的连接位置做了等重配平处理，三个风杯连同支臂的重量差控制在极小范围内，避免高速转动时出现偏心振动，长期运行也不会因为偏磨导致转轴磨损加剧。安装边界方面，整个装置的竖向支撑段预留了标准的法兰安装接口，可直接固定在气象站立杆、风机机舱顶部、施工围挡监测架的预装平台上，安装时需要保证风杯转动平面处于绝对水平状态，竖向倾斜角度不能超过2度，否则会因为重力分力影响转动顺滑度；

　　整体外露部件的轮廓做了圆弧过渡处理，没有突出的尖锐棱角，避免户外使用时出现冰凌挂结、杂物缠绕的问题，半球形风杯的曲面设计也能让降雨时的积水快速滑落，不会因为杯内积水导致重量失衡影响测量精度。中心转轴的下部预留了和转速采集模块对接的连接位，可直接适配霍尔传感器、光电编码器等常用的转速采集元件，不需要额外做结构改装就能和不同的信号采集系统匹配，支臂和中心座的连接采用嵌入式定位结构，现场组装时不需要复杂的调校就能保证三个风杯的夹角精度，降低现场安装的调试难度。
