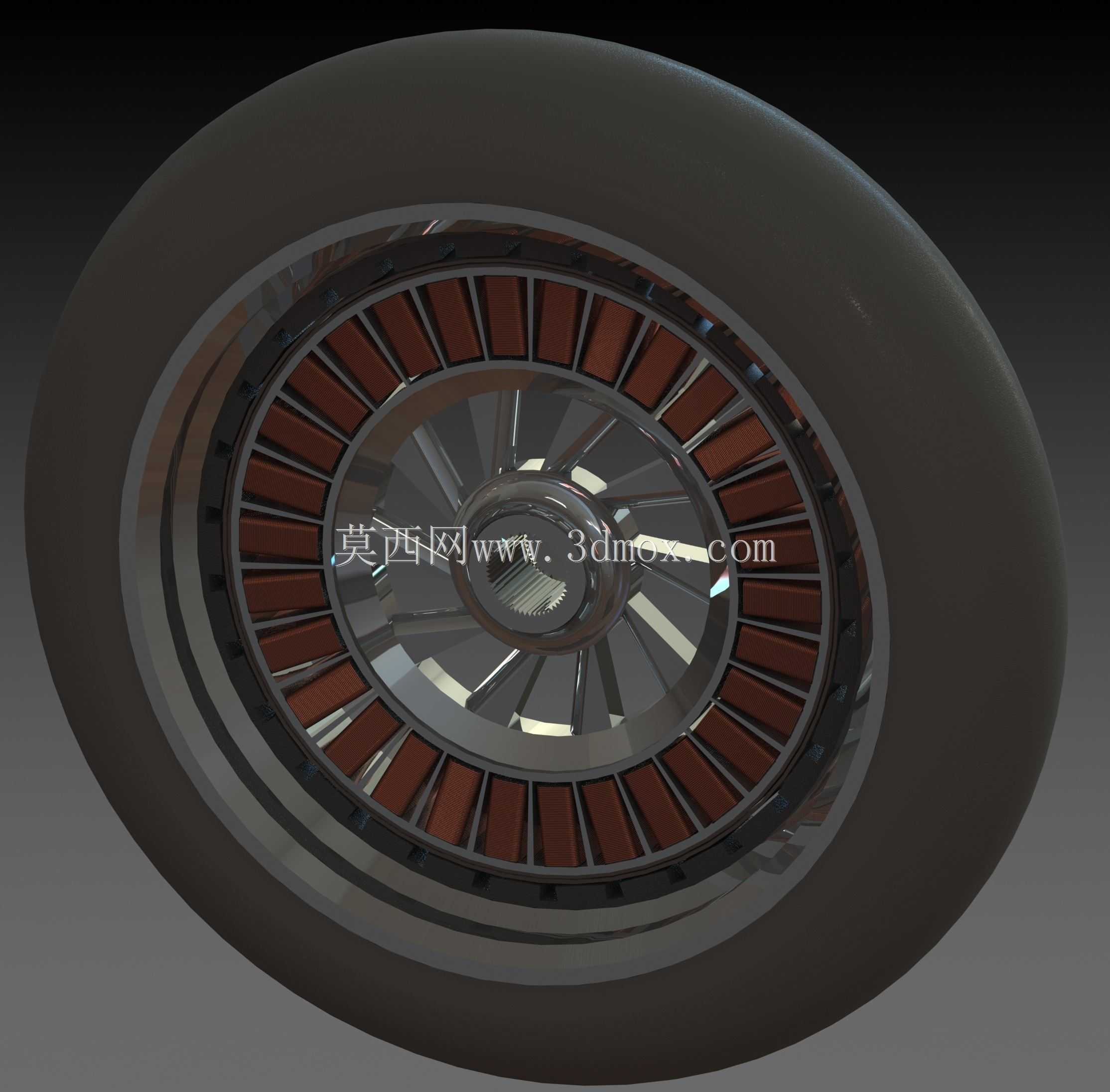

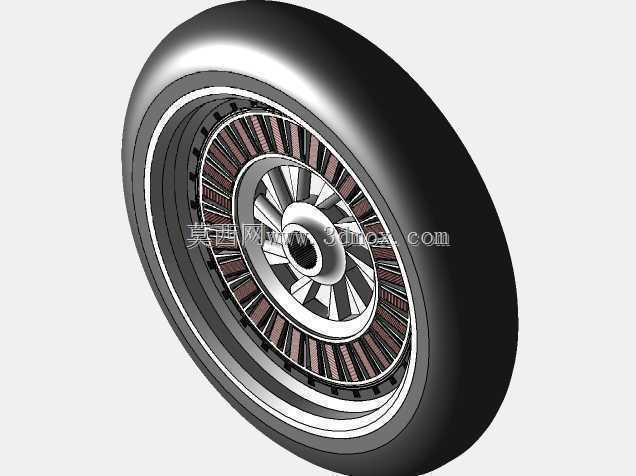

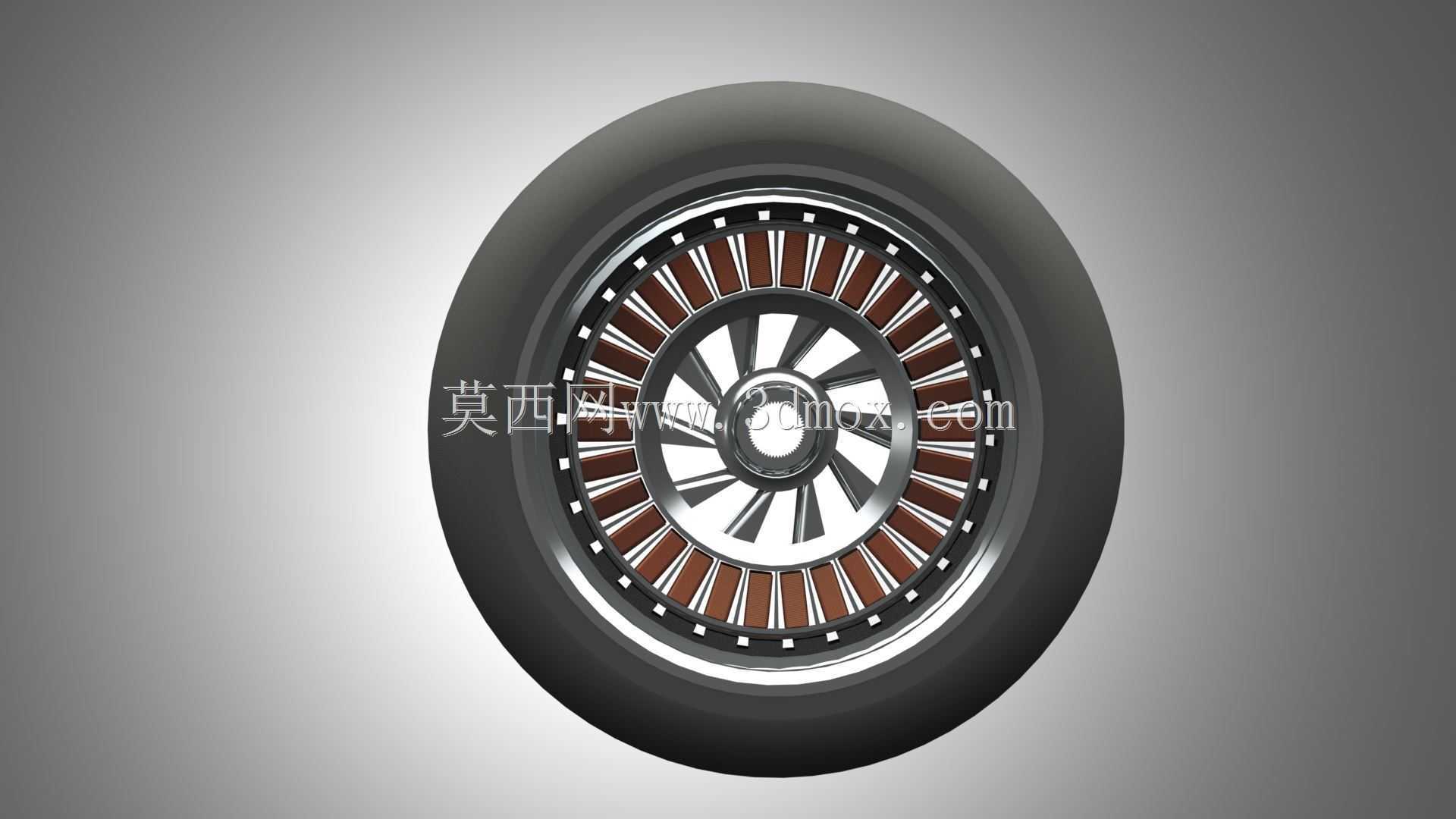

集成同步电机功能的电动汽车轮毂轮组设计

　　这款轮组结构跳出了传统车轮仅承担承载、行驶传力的设计思路，将同步电机的动力输出结构与轮毂本体做了深度集成，在新能源车辆的动力构型探索中属于典型的分布式驱动方案落地尝试。从实际应用场景来看，这类集成式轮组可直接适配小型纯电动乘用车、低速园区作业电动车、特种巡检电动车辆的行走端，省去了传统传动结构中半轴、差速器、轮边减速器的部分传动链路，能大幅压缩动力传递路径的机械损耗，同时给整车底盘留出更多电池布置、舱体空间优化的余量。

　　设计过程中首先要平衡的是轮辋的承载边界与电机绕组的布置空间：轮辋部分沿用常规乘用车轮胎的适配尺寸基准，可匹配主流17-19英寸民用真空轮胎，轮缘的安装止口、气门嘴预留位完全符合现有轮胎装配的公差要求，不需要对现有轮胎供应链做定制化调整就能完成装配。轮毂辐条的设计没有采用传统的等截面实心结构，而是在辐条间隙预留了绕组嵌装的环形空间，辐条本身既承担轮辋到轮毂中心轴的载荷传递，又兼做电机磁钢的固定支撑结构，辐条表面做了均匀的散热槽设计，车辆行驶过程中轮组转动带动的气流可直接顺着槽体带走绕组工作产生的热量，不需要额外增设轮边散热管路，降低了整套结构的复杂度。

　　从安装边界来看，轮组中心的安装法兰孔位按照常规乘用车五孔轮毂的安装节圆尺寸设计，中心定位孔的公差配合满足现有车辆转向节的装配要求，不需要对原车的悬挂安装点做破坏性改装就可以完成试装。轮组内部的线圈采用矩形截面绕组绕制，相比传统圆形绕组能在有限的环形空间内提升槽满率，同等体积下能输出更大的轮端扭矩，绕组与轮辋之间预留了足够的绝缘间隙与防振缓冲层，应对路面颠簸带来的冲击载荷时，不会出现绕组移位、绝缘层破损的问题。

　　实际功能层面，这套轮组在承担常规车轮的承载、转向、制动配合功能的同时，可直接通过轮端的动力输出驱动车辆行驶，每个轮组都能实现独立的扭矩控制，在湿滑路面、低附着路面行驶时，可通过单轮扭矩的快速调整提升行驶稳定性，相比传统集中式驱动的构型，轮边动力响应速度能提升一个量级。设计时也充分考虑了日常使用的维护便利性，轮毂外侧的装饰盖板采用快拆结构，不需要拆卸整个轮胎就能完成绕组接线端的常规检查，轮组内部的密封结构满足IP67的防护要求，雨天行驶、经过积水路面时不会出现内部进水短路的问题。
