管壳式换热设备结构设计方案

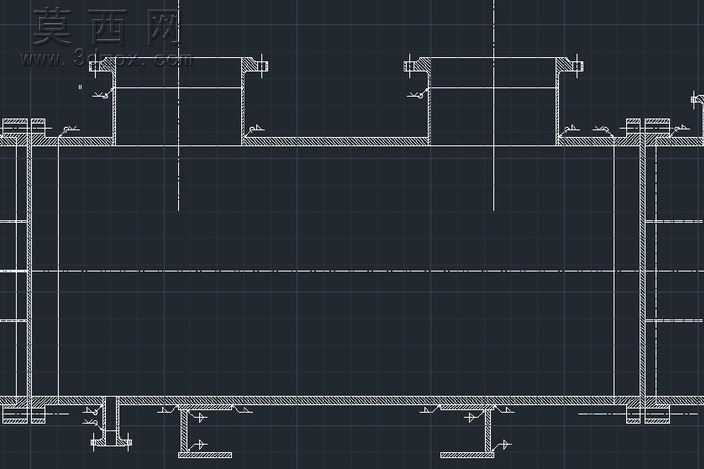

本设计为管壳式换热器的二维工程结构方案，整体采用卧式筒形承压壳体作为核心承载结构，建模过程中严格遵循压力容器设计规范，对壳体壁厚、法兰连接结构、管板开孔排布、折流板间距等关键参数进行了标准化设定。设计阶段首先明确冷热流体的换热工况需求，确定采用固定管板式结构适配清洁型换热介质，壳体两端采用标准法兰与封头进行螺栓连接，保证密封性能的同时便于后期检修维护。管板区域按照正三角形排布规则设计换热管安装孔位，兼顾换热效率与结构强度，壳程内部设置多组弓形折流板，引导壳程流体形成湍流状态，大幅提升传热系数，同时折流板通过拉杆与定距管固定，保证长期运行下的结构稳定性。图纸中对所有连接部位的焊接坡口形式、密封垫片选型、螺栓规格等级都做了明确标注，进出口接管位置结合流体流动阻力优化设计，避免出现流动死区影响换热效果。建模过程中对各零部件的装配公差进行了严格校核，保证管板与壳体、换热管与管板的装配同轴度要求，避免装配应力导致的结构失效。整体结构设计兼顾换热效率、承压能力与加工工艺性，所有尺寸标注符合机械制图国家标准，可直接用于生产加工的工艺指导，适配暖通制冷、化工生产、余热回收等多个工业领域的换热需求，结构形式成熟可靠，运行稳定性强，维护成本低廉。
