涡轮增压引擎用中冷换热器三维设计

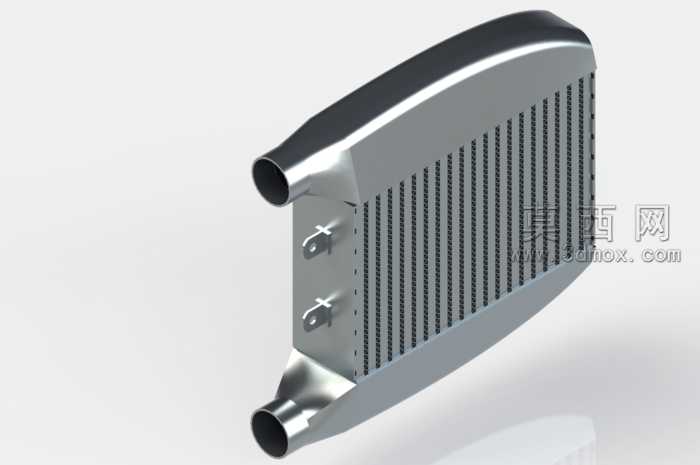

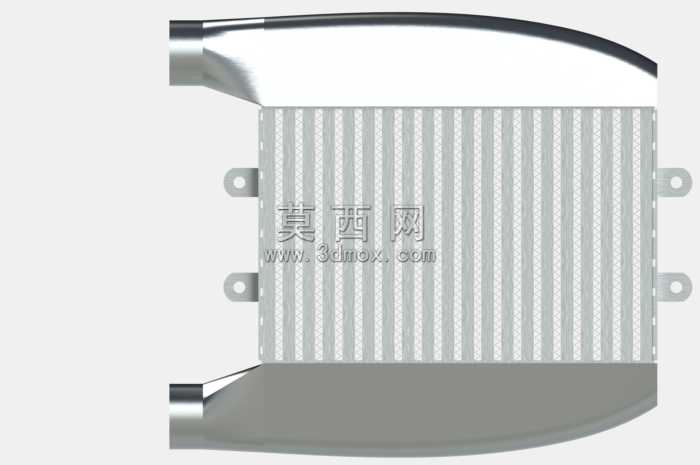

本作品为涡轮增压引擎配套的中冷换热器三维模型，建模过程严格遵循车用散热部件的实际工程参数，先通过草图绘制确定核心散热芯体的整体轮廓，再通过拉伸、阵列特征构建出芯体区域密集的散热鳍片与导流通道结构，每一处鳍片的间距、壁厚都参考量产中冷器的工艺标准设定，保证结构合理性。进出气接口采用变径流线型设计，建模时通过放样、曲面裁剪命令完成接口与主壳体的平滑过渡，避免气流通过时产生不必要的紊流阻力，接口端部的连接结构也按照标准管路对接尺寸设计，预留了足够的装配余量。侧边的安装固定座通过凸台拉伸、孔特征加工完成，固定孔的位置、孔径都匹配车用引擎舱的安装点位，保证模型可直接用于装配模拟。材质渲染阶段，主壳体与进出气接口赋予磨砂铝合金材质，调整金属粗糙度、反射参数还原铸铝部件的哑光金属质感，散热鳍片区域赋予稍高反光的铝合金材质，区分不同加工工艺的部件质感，背景采用浅灰色渐变环境，搭配柔和的打光方案，既清晰展现换热器的整体结构，也突出鳍片区域的细密结构特征。设计过程中充分考虑中冷器的实际功能需求，整体结构采用上下进气、侧方固定的布局，芯体区域的大面迎风设计可以最大化散热接触面积，流线型的气路设计可以降低进气阻力，在保证散热效率的同时兼顾涡轮增压引擎的进气响应速度，模型所有结构都做了工艺可行性校验，不存在无法开模生产的异形结构，可直接用于教学演示、方案评审或者改装配件的前期设计参考，完整还原了车用涡轮增压中冷换热器的典型结构特征。
