在闭式流体循环管路系统中,这类膨胀容器是平衡管路内压波动、补偿介质热胀冷缩余量的核心辅件,常被集成在小型供暖循环、净水输送、小型液压动力回路的管路排布中,替代传统开式溢流结构的外露缺陷,避免介质挥发与外界杂质侵入回路。从实际落地的安装场景来看,这类容器多布置在管路系统的压力稳定区段,避开泵体出口的强脉动区域,安装时依托侧边延伸的法兰耳完成固定,不需要额外搭建大型支撑支架,适配紧凑排布的设备内部舱室。

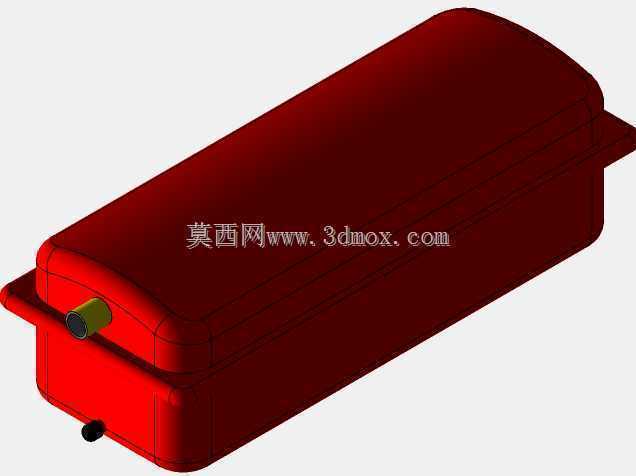

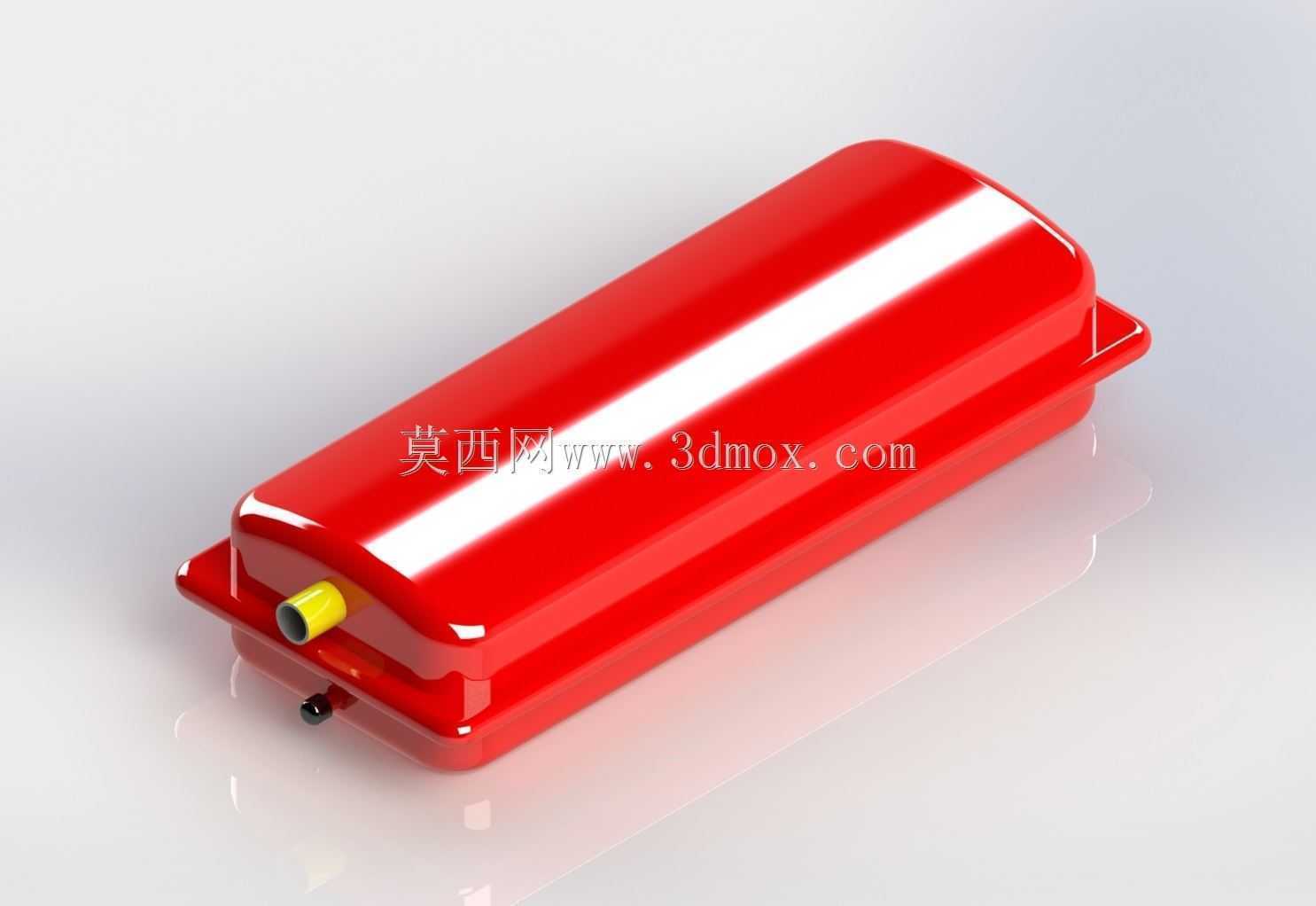

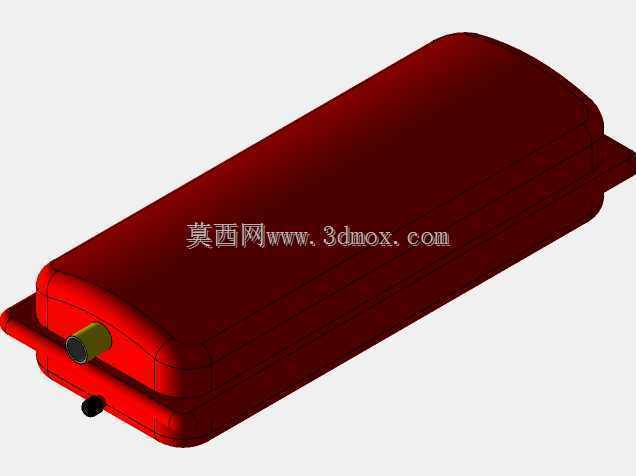

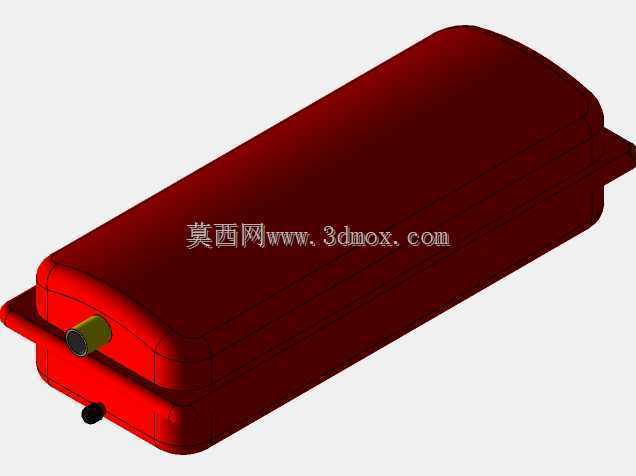

这款容器的结构设计围绕密闭承压的核心需求展开,整体采用圆角长条形腔体结构,所有棱边都做了大圆弧过渡处理,一方面消除注塑或吹塑成型过程中的应力集中点,避免长期承压状态下棱边位置出现开裂渗漏,另一方面圆滑的外轮廓也能减少安装过程中对相邻管线、设备外壳的剐蹭。腔体上下壳体采用扣合密封结构,接缝位置沿腔体轮廓整圈布置密封压边,通过均匀分布的压合点位保证密封面的压力一致,不会出现局部压合不实导致的渗漏问题。
腔体端部设置两个不同规格的管路接口,大口径接口作为主介质流通通道,对接系统主回路实现介质的流入流出,小口径接口可作为排气、压力检测或者辅助回路的接驳点位,不需要在腔体上额外开孔改造,减少二次加工带来的密封失效风险。目前覆盖的6L、7.5L、10L三种容积规格,分别对应不同功率等级的循环系统:6L规格适配15kW以内的小型循环回路,整体长度更短,适合安装空间局促的壁挂式设备内部;7.5L规格作为通用款,适配多数常规民用、小型工业循环系统,容积余量既能满足常规温度波动下的介质膨胀补偿需求,也不会占用过多安装空间;10L规格适配更大功率的循环系统,可应对更大幅度的介质体积变化,减少系统泄压阀的频繁起跳。
从安装边界来看,这款容器的底部为平整支撑面,配合侧边的固定耳,既可以采用卧式平放安装,也能通过固定耳完成壁挂固定,安装时需要预留接口位置的管线操作空间,尤其是小口径接口位置要预留足够的接驳操作余量,避免安装后无法完成排气阀或者测压接头的拆装。腔体外部的光滑表面没有多余的凸起结构,日常巡检时可以直接观察外表面是否存在渗漏、形变问题,不需要拆解周边部件就能完成状态核查。在结构设计阶段,腔体壁厚经过承压校核,在常规系统工作压力范围内可以长期稳定运行,不会出现长期蠕变导致的腔体鼓胀问题,接口位置做了局部加厚处理,避免管路接驳时的扭力导致接口位置开裂。
