带力平板冲压成型工装模具结构

　　在五金钣金加工的批量生产场景中，这类带力平板模具主要承担薄金属板材的折弯、压型工序，常见于小型五金件、家电结构件、电子设备金属外壳的生产线工位，适配常规开式可倾压力机的安装接口，不需要额外定制非标模架即可快速上机调试。整套模具采用上下模分体式结构，下模座为整块调质45钢加工而成，底面做平面度精磨处理，安装时可直接贴合压力机工作台面，通过T型槽螺栓完成锁紧固定，下模型腔根据待加工板材的成型角度做了避空处理，刃口部位预留了0.1mm的修磨余量，长期生产磨损后可通过平面磨床修复刃口精度，不需要整体更换模芯。上模部分通过模柄与压力机滑块连接，模柄与上模座的同轴度控制在0.02mm以内，避免合模时出现偏载啃模的问题，

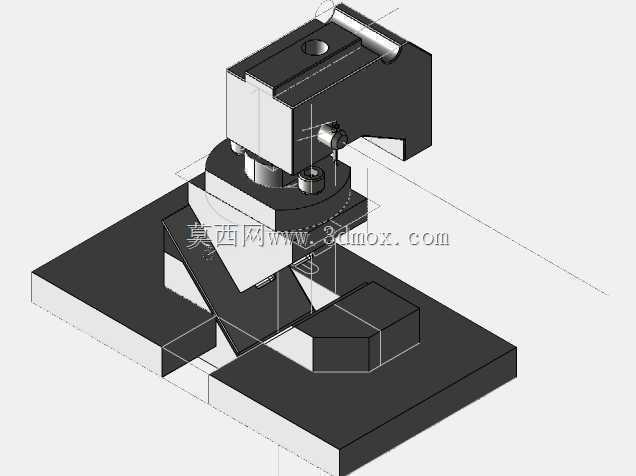

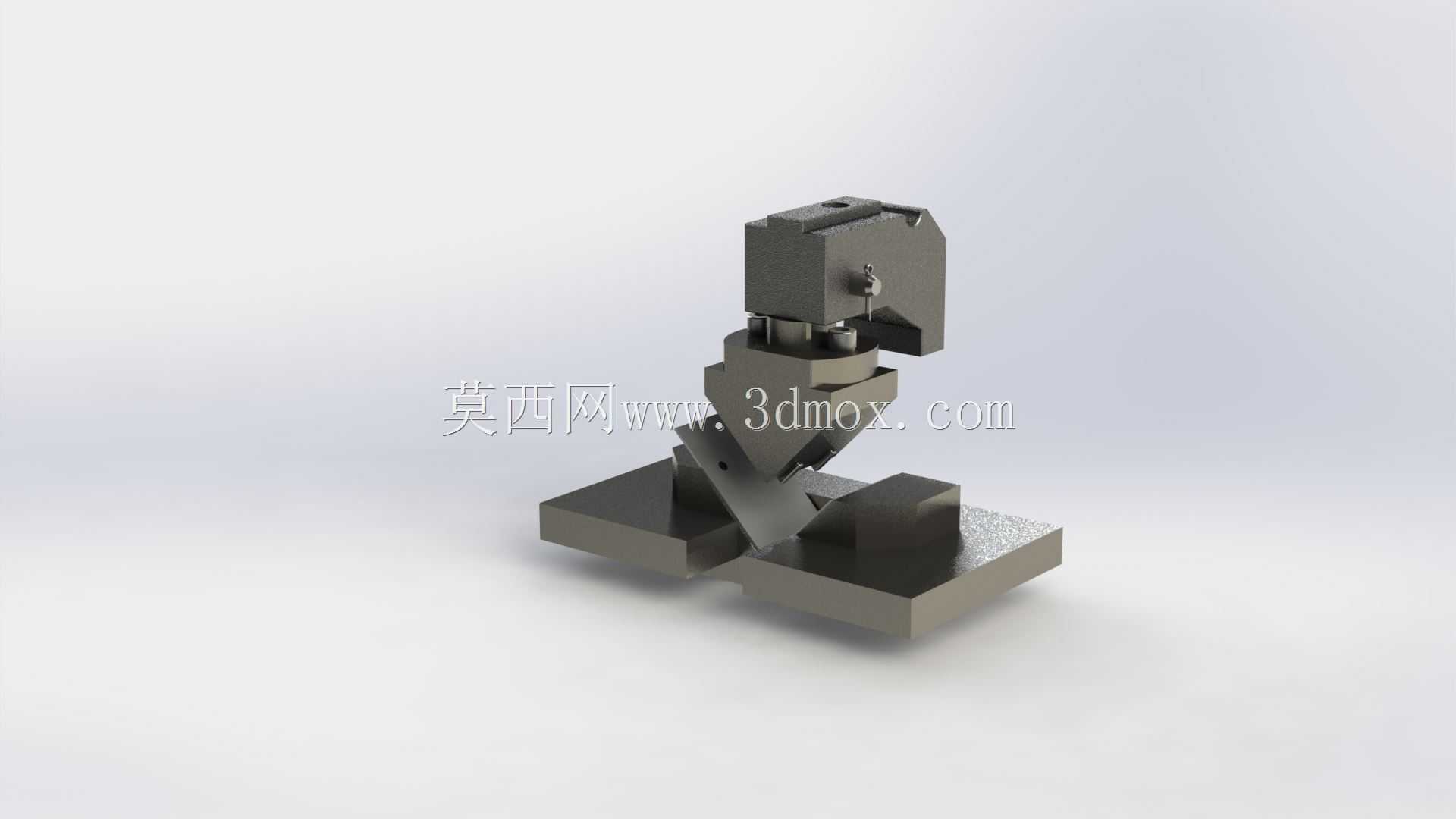

　　上模的成型冲头采用斜楔式力传导结构，合模过程中冲头会顺着导向斜面完成垂直下压动作，将放置在下模定位槽内的平板板材压制成预设的弯折形态，导向部位加装了自润滑石墨铜套，连续冲压工况下不需要频繁加注润滑油即可保持顺畅的滑动状态。设计过程中优先考虑了板材定位的容错空间，下模的定位挡边比待加工板材的外形尺寸大0.2mm，操作人员上下料时不需要反复对位即可快速放正工件，单工序的上下料耗时可控制在3秒以内，适配每分钟15-20次的连续冲压节拍。模具的闭合高度根据常规16吨开式压力机的闭合区间做了适配，整体安装高度控制在180mm-220mm的调节范围内，不需要额外加装垫块即可适配多数中小型冲压设备的安装参数。

　　合模时的导向依靠上下模的嵌入式定位块完成，定位块的配合间隙控制在0.03mm，合模过程中不会出现前后左右的错位，成型后的工件角度公差可稳定控制在±0.5°以内，平面度误差不超过0.1mm，满足多数五金结构件的装配精度要求。整套结构没有复杂的弹性卸料部件，成型后的工件会顺着下模的斜面自然滑落，不需要额外加装顶出机构，结构故障率低，日常维护只需要定期清理模腔表面的金属碎屑、检查紧固螺栓的锁紧状态即可，适合中小批量的钣金件连续生产场景，针对不同厚度的板材加工，只需要更换对应厚度的成型冲头即可快速完成换模调试，不需要重新调整整套模具的安装位置。
