带切刀结构气闸阀三维结构设计

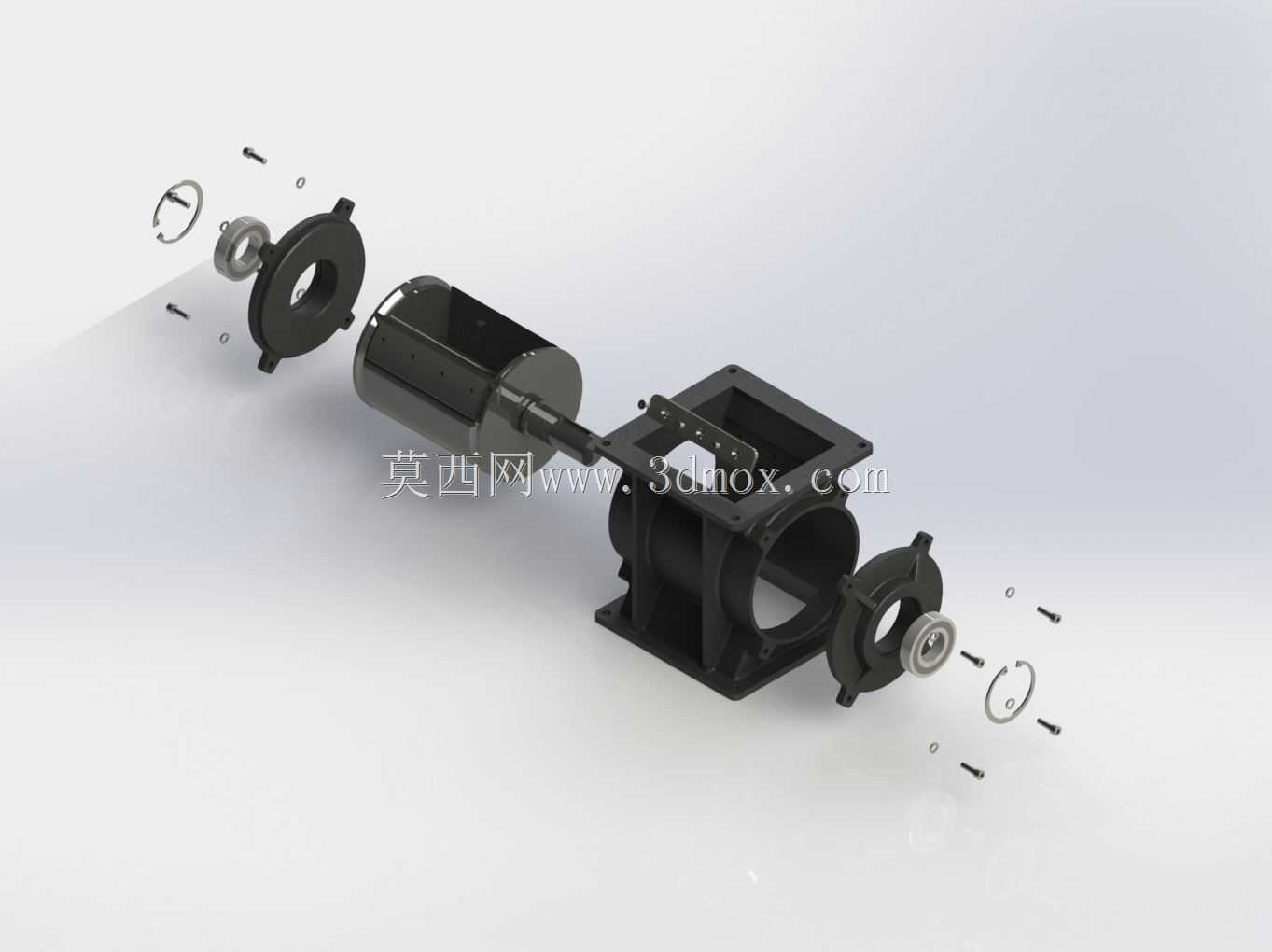

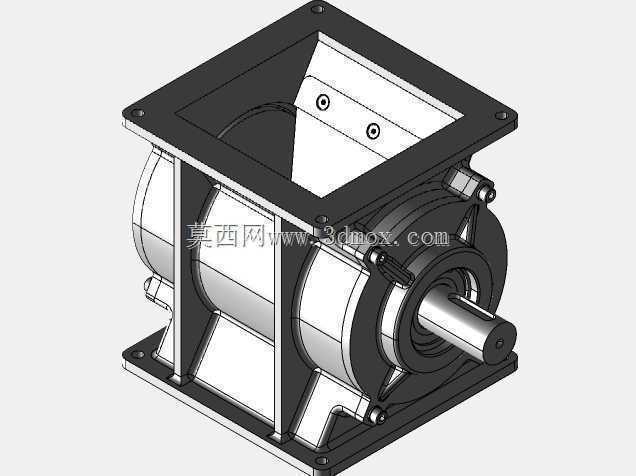

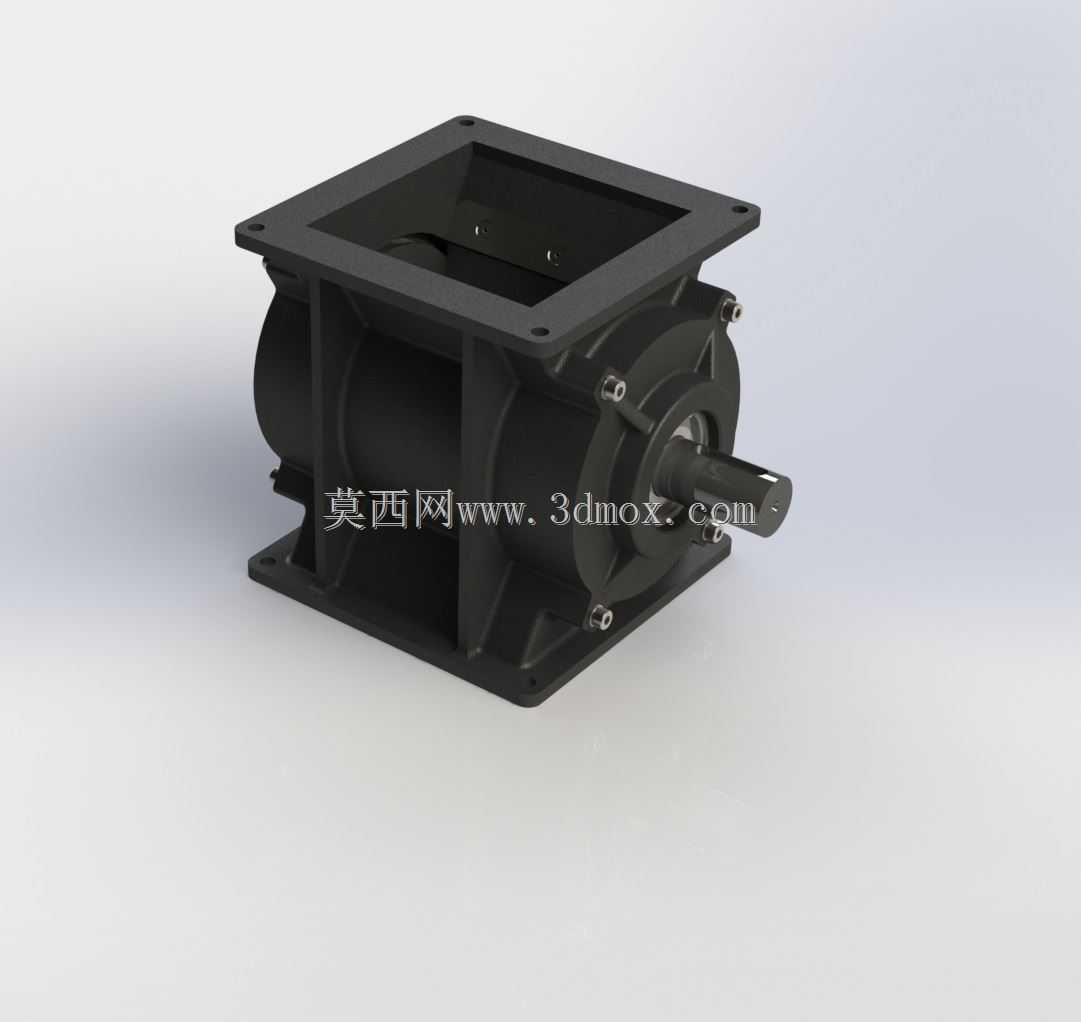

　　这款带切刀的气闸阀结构，在粉体输送、散料处理工况的管路系统中应用十分广泛，常见于粮食加工、建材生产、化工粉体输送的管线截断场景，区别于普通通径闸阀，其自带的切刀结构可在关闭过程中直接切断管路中滞留的纤维状、结块状物料，避免物料卡滞导致的密封失效问题，解决普通闸阀在含杂散料管路中关闭不严、阀板卡涩的常见故障。从结构拆解来看，整套模型完整还原了实际产品的装配层级，两端的法兰连接端可直接对接同通径的工业管路，法兰端面上预留的螺栓孔位匹配常规管路法兰的安装孔距，安装时无需额外加工转接件，可直接适配现有管线的安装边界。中部的方形阀体为流道主体，内部流道做了圆弧过渡处理，减少散料输送过程中的积料死角，避免物料长期残留引发的霉变、结块问题。

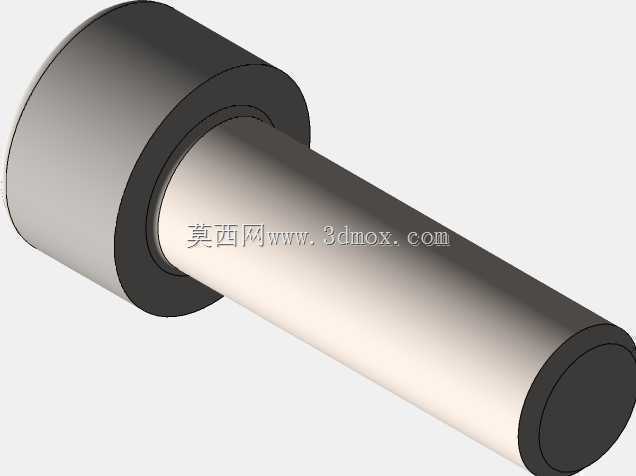

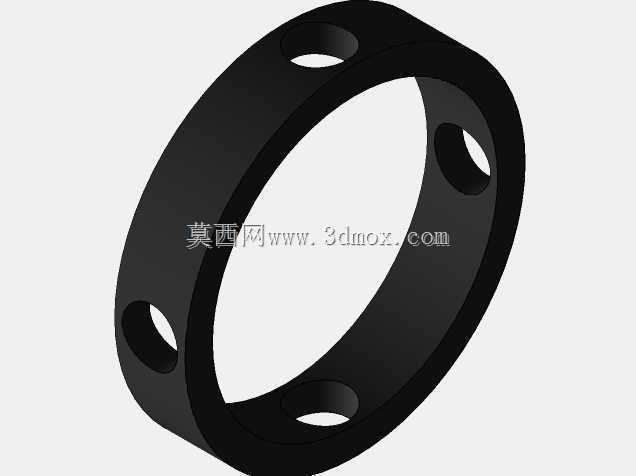

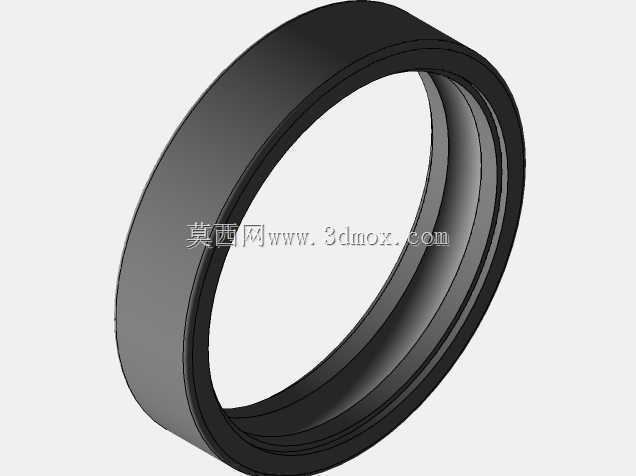

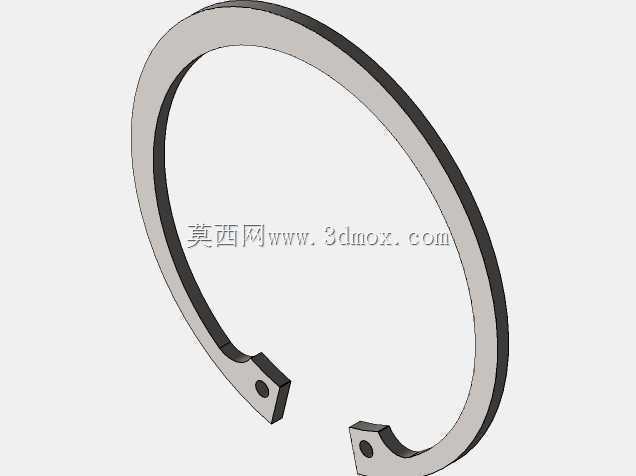

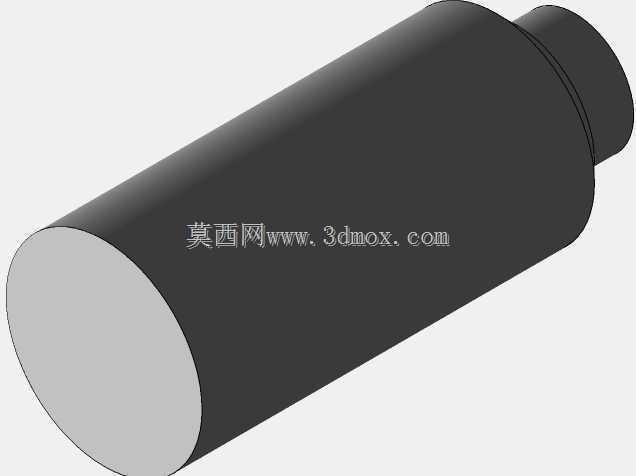

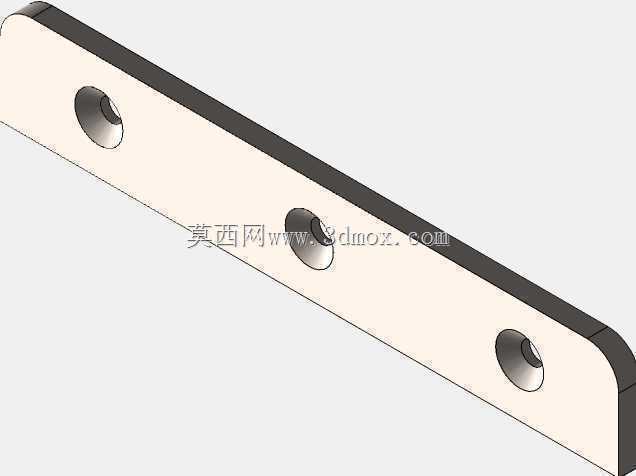

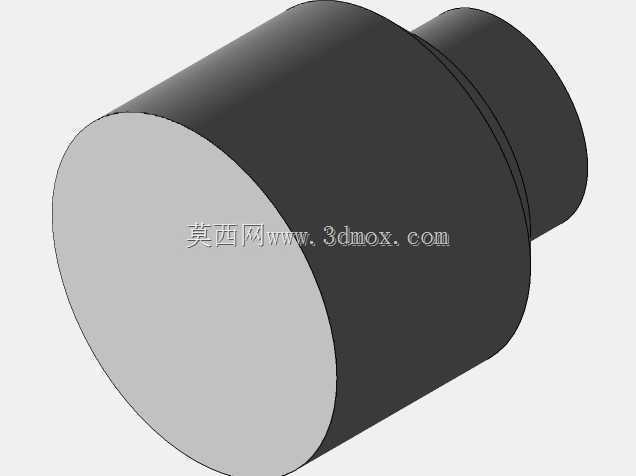

　　贯穿阀体的阀轴一端连接驱动侧的安装接口，可适配气动、电动等常规角行程执行器，执行器安装端的连接尺寸符合通用阀门驱动件的安装标准，选型时无需定制转接法兰。阀轴与阀体之间设置了多层密封组件，包括轴用密封圈、防尘圈，既可以避免管路内的粉体物料泄漏到阀外，也能阻挡外界粉尘进入阀轴摩擦副，延长阀件的维护周期。阀板侧集成的切刀结构采用斜刃设计，关闭过程中刃口先接触管路内的滞留物料，随着阀板下行逐步切断物料，避免大块物料夹在阀板与密封面之间，切刀与阀板采用分体式装配结构，后期刃口磨损后可单独更换切刀件，无需更换整块阀板，降低运维成本。两端的端盖组件通过螺栓紧固在阀体上，端盖与阀体之间设置了密封垫片，保证阀体腔体的密封性，端盖内侧设置了阀板导向槽，

　　限制阀板启闭过程中的摆动量，保证阀板运行轨迹稳定，避免阀板偏磨导致的密封面损坏。整套模型的装配关系完全匹配实际加工装配逻辑，所有配合面的公差预留、紧固件的规格选型都符合阀门设计的行业规范，建模时对密封槽、导向结构、安装孔位的细节做了完整还原，没有做过度简化，可直接用于同类产品的结构参考、选型校核，也可作为教学案例拆解闸阀类产品的设计逻辑，帮助设计人员理解带切刀结构闸阀与普通闸阀的结构差异，在做散料管路阀门选型时快速判断结构适配性。
