自行车用施拉德气门芯结构三维数模

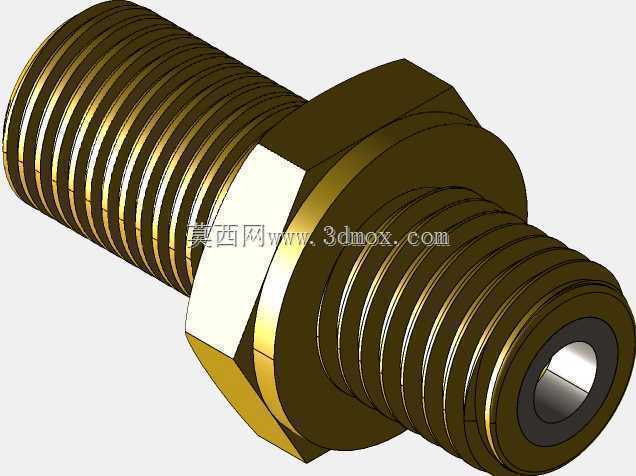

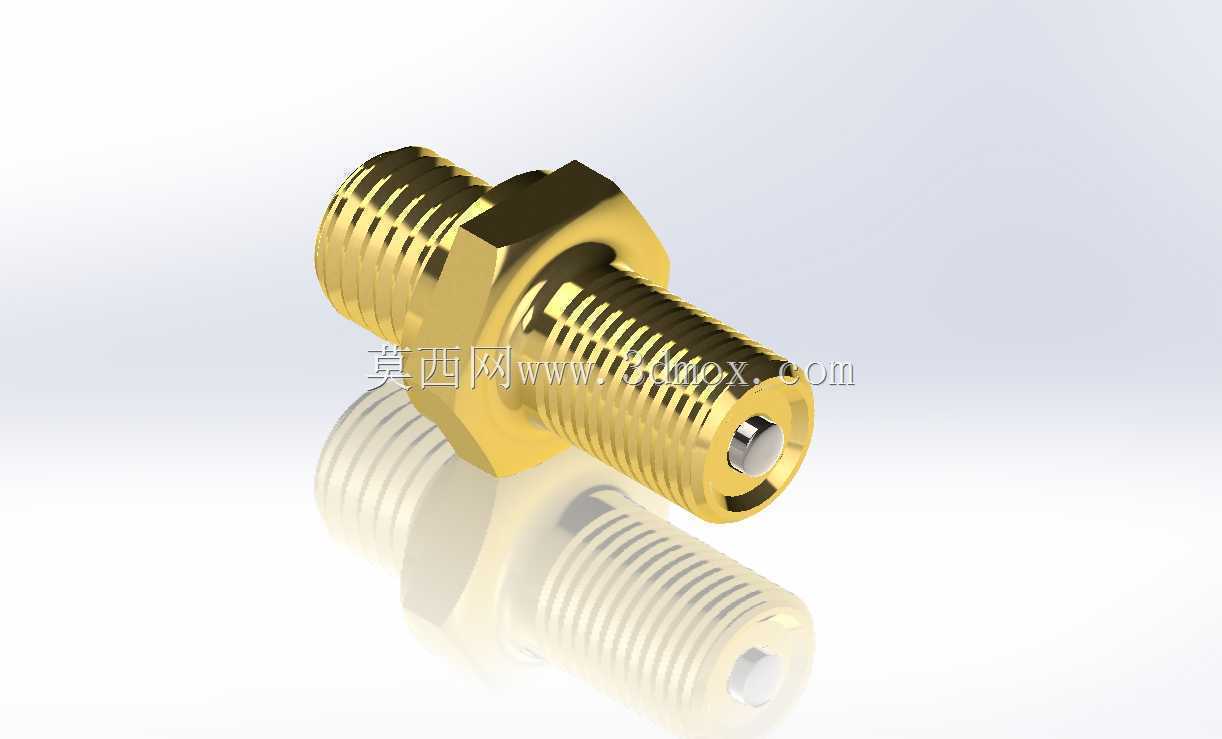

　　这款施拉德阀也就是日常骑行场景中最常见的美式气门芯，广泛应用在民用自行车、山地车、公路车的轮胎充气结构上，也可拓展适配小型低压气动回路、便携充气设备的气路通断控制场景，核心作用是实现单向充气、自动锁止保压，避免轮胎或气路内的压缩气体反向泄漏。从结构设计逻辑来看，整体采用两端外螺纹的直通式布局，中部设置一体化六角拧转台，这个结构是专门为安装工况设计的，安装时可以用标准开口扳手卡在六角台位置施加扭矩，既可以保证螺纹连接的预紧力达标，避免长期受震动出现松脱漏气，也能防止拧装过程中阀体外表面被扳手夹伤，破坏镀层影响防锈性能。两端的外螺纹分别适配轮圈气门嘴安装位和充气泵接头，螺纹公差按照普通连接螺纹的中等精度等级设计，

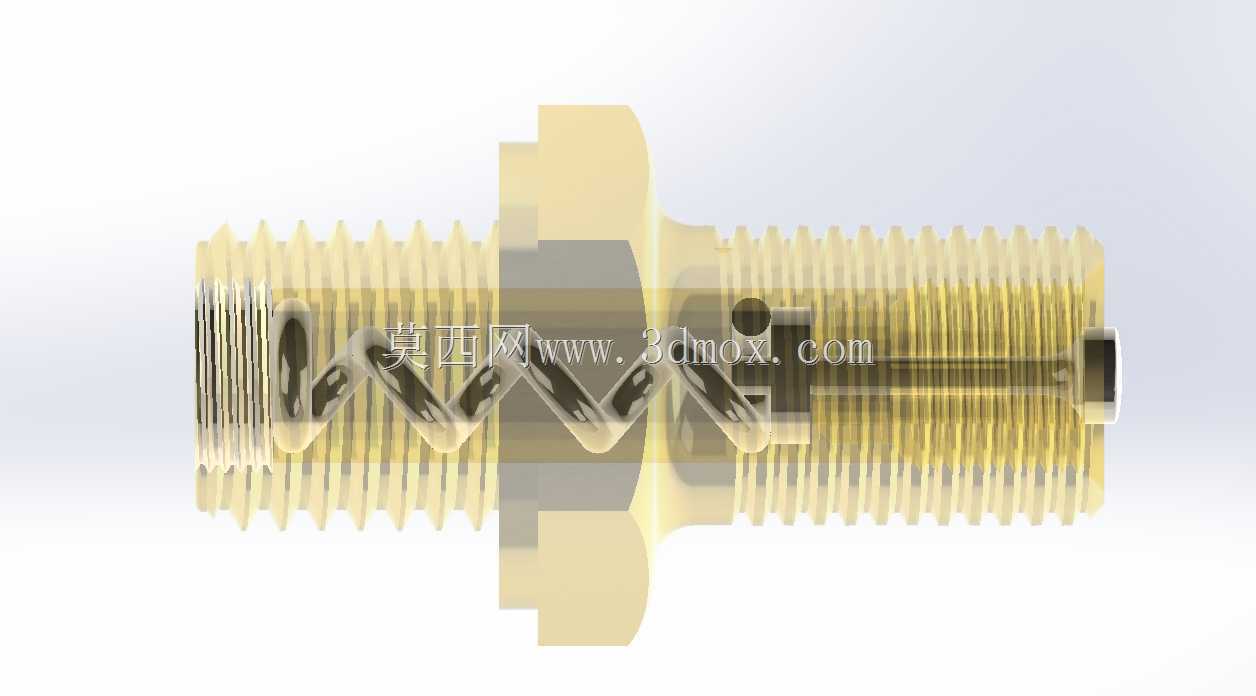

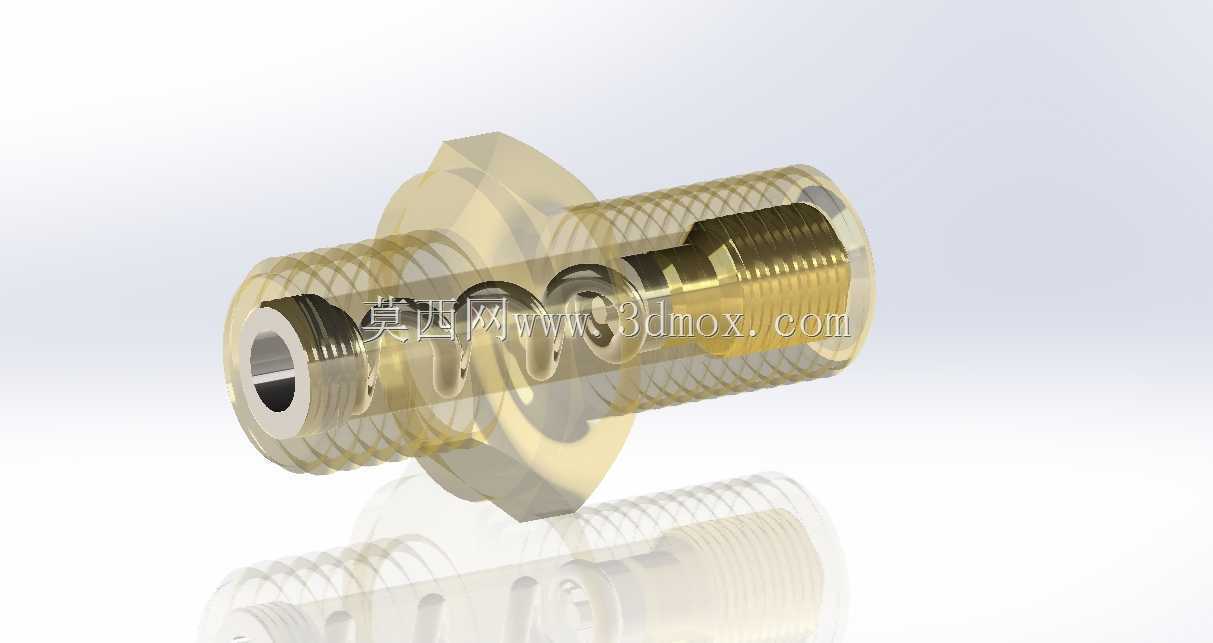

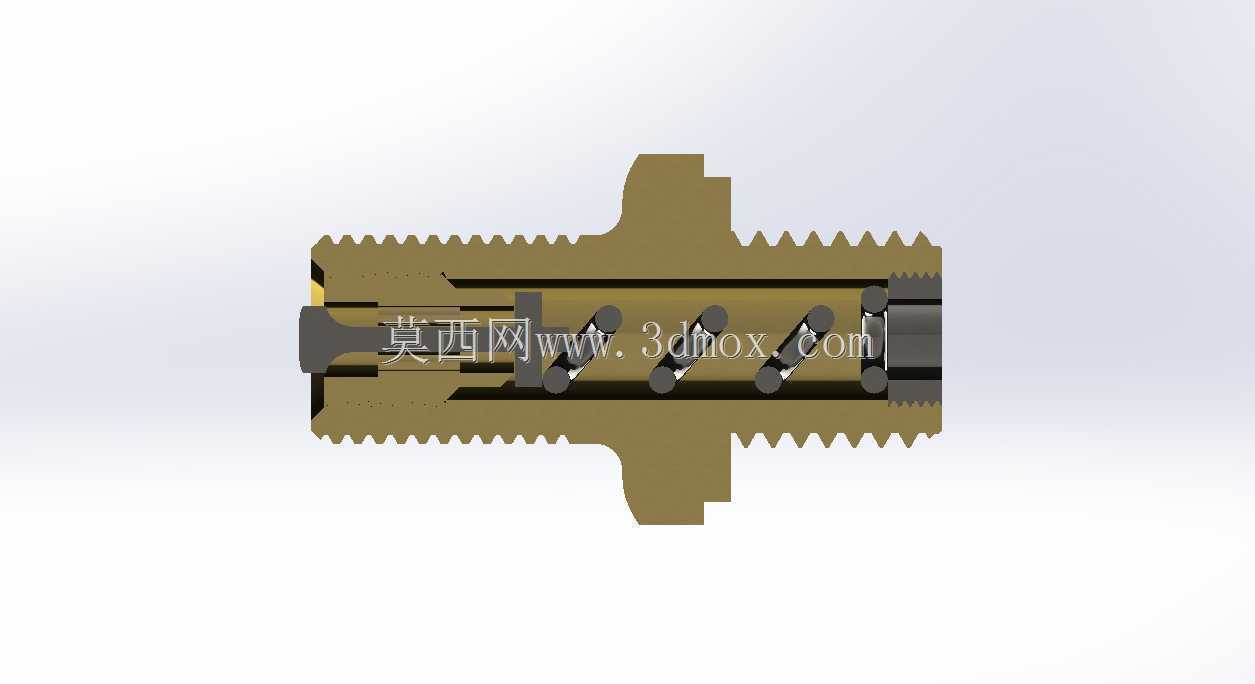

　　既保证和标准配件的互换性，也不会因为配合间隙过大出现密封失效的问题。阀体内部集成了弹簧顶针式单向密封结构，平时在弹簧预紧力的作用下，密封胶垫紧紧压在阀体的密封端面上，阻断气路实现保压；当充气接头对接压下顶针时，密封面脱离打开气路，高压气体就可以顺利充入轮胎内部，充气结束移除接头后，顶针在弹簧力和内部气压的共同作用下快速回位，立刻恢复密封状态。从安装边界尺寸来看，整体轴向长度控制得非常紧凑，六角台的对边尺寸适配常规维修扳手规格，两端螺纹的长度刚好满足轮圈厚度的安装需求，不会因为螺纹过长突出轮圈外侧过多，避免骑行过程中被路边杂物剐蹭损坏，也不会因为螺纹过短导致连接强度不足。阀体表面采用镀彩锌处理，既可以提升金属基体的防锈能力，

　　应对户外骑行遇到的雨水、泥水侵蚀，也能降低螺纹连接的摩擦系数，让安装拧动过程更顺畅。建模过程中严格还原了实物的每一处细节，包括外螺纹的牙型轮廓、六角台的倒角、内部顶针的活动行程空间、密封胶垫的安装槽位，所有配合面的尺寸公差都按照实际量产零件的精度要求设置，不管是用来做自行车整车的装配干涉检查，还是做小型气路配件的选型参考，亦或是作为气门芯类产品的二次开发基础数模，都能直接适配使用，不需要再做额外的尺寸修正。这类气门结构经过了长期的市场验证，结构可靠性高，充气操作便捷，和市面上绝大多数便携打气筒、车载充气泵的接头都能通用，不需要额外配备专用转接头，日常维护也非常方便，出现密封失效的情况只需要更换内部的阀芯组件就可以继续使用，不需要整体更换阀体，使用成本很低。
