多材料3D打印微流体比例阀结构设计

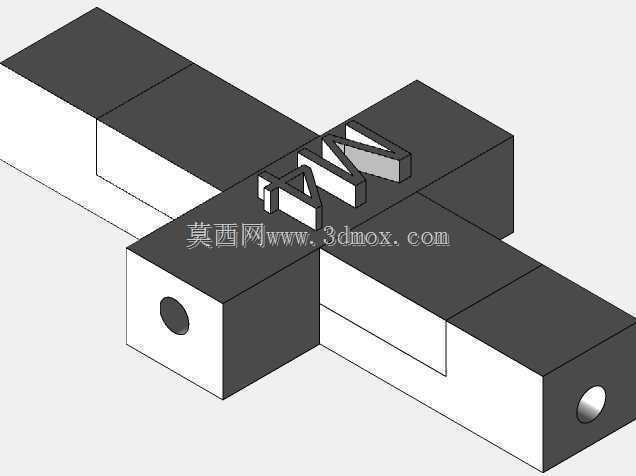

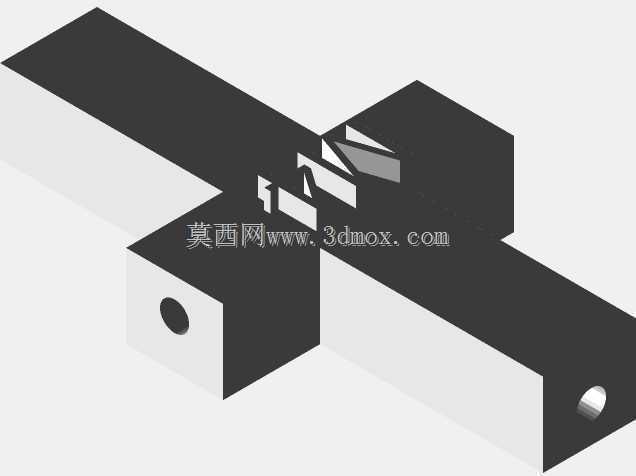

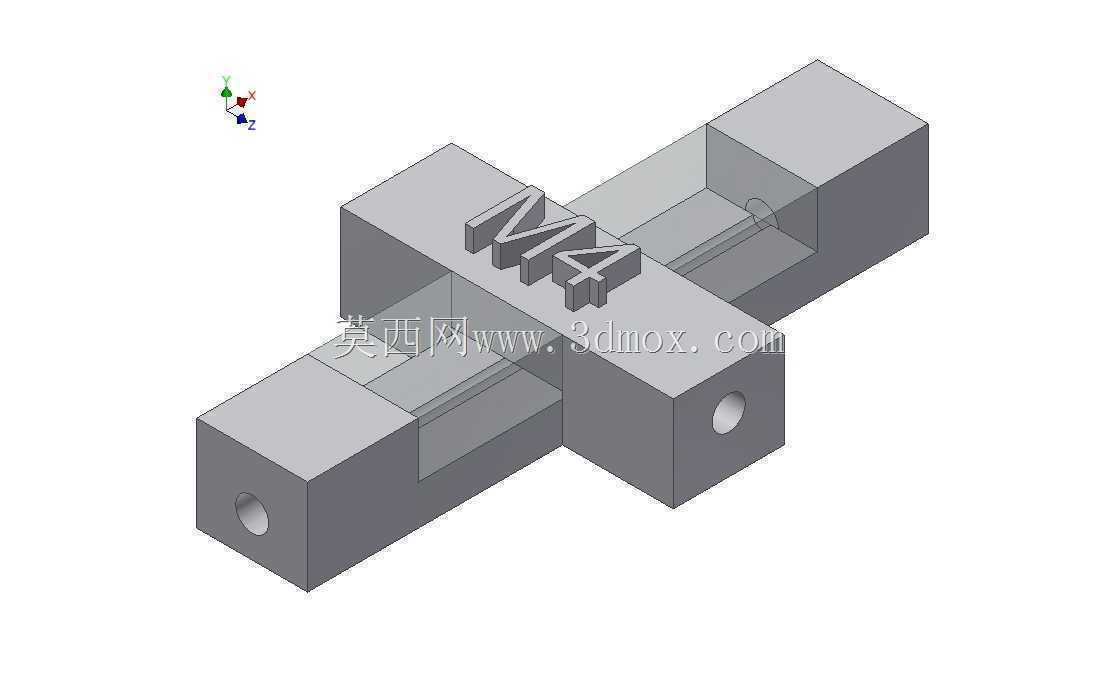

　　在微流控实验与小型生化分析设备的流体回路搭建中，常需要适配极小安装空间的流量调节元件，这类元件既要满足微米级流道的通断与比例调节需求，又要尽可能减少装配环节带来的密封风险，传统机加工加装配的微型阀门往往受限于工艺，很难在数毫米的尺寸范围内集成刚性阀体与柔性密封调节结构，多材料一体化3D打印的微流体比例阀正是针对这类场景设计的。这款阀的整体外形为十字型块状结构，所有功能结构在一次打印过程中成型，无需后续粘接或紧固件装配，从根源上避免了微型构件装配带来的对位偏差、密封失效问题。阀体主体采用刚性打印材料成型，承担整体结构支撑与流道边界约束作用，十字结构的两个垂直臂分别设置流体通道与控制通道，

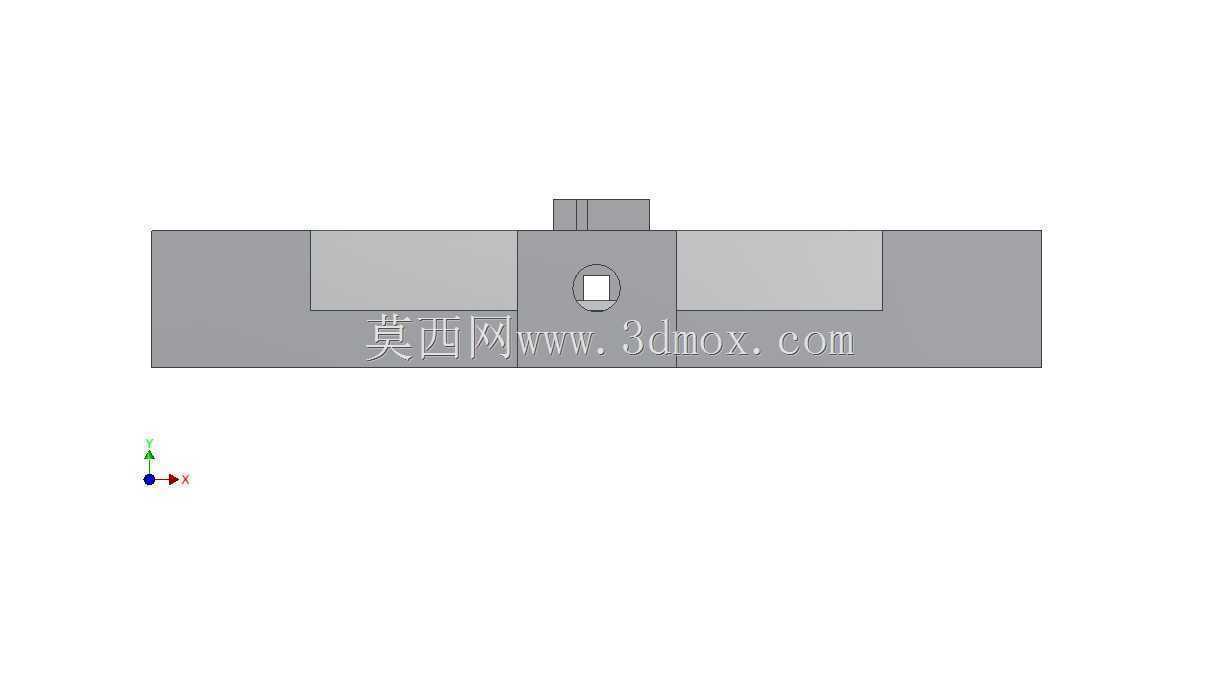

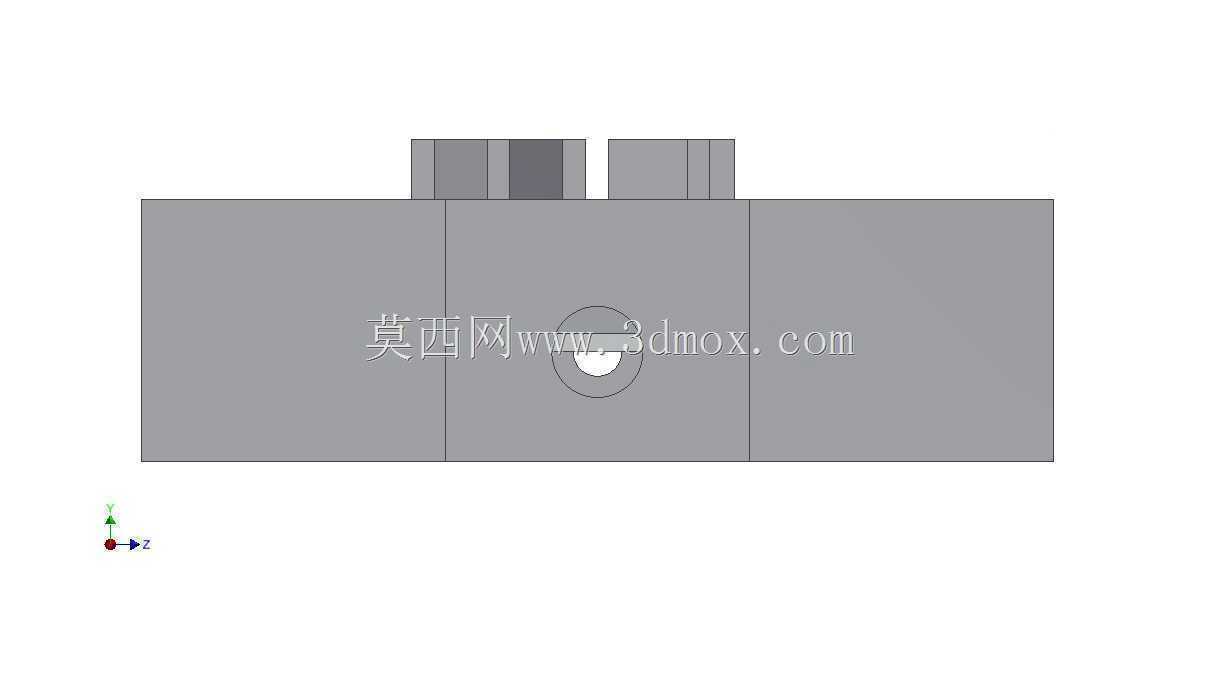

　　其中流体通道与控制通道的截面尺寸匹配微流控系统常用的800μm通径，可直接对接同规格的微流控管路，无需额外转接头。调节功能的核心是集成在流道与控制通道之间的柔性膜结构，柔性膜采用柔性打印材料制作，厚度设置为300μm，当控制侧通入压力介质时，柔性膜会向流体通道侧产生可控形变，通过改变流体通道的有效过流面积实现流量的比例调节，膜厚的参数经过反复验证，既可以保证低压控制下的形变灵敏度，又能避免常规工作压力下膜片被击穿的风险。整体外形尺寸控制在28×5×5.3毫米的极小范围内，安装时仅需在安装基体上开出对应尺寸的十字型槽位，将阀体嵌入后对接管路即可完成固定，不需要额外设计复杂的安装支架，非常适合集成在便携生化检测设备、

　　微尺度化学反应芯片这类对空间占用要求极高的设备中。设计过程中充分考虑了多材料打印的工艺特性，刚性与柔性材料的结合面采用渐变过渡结构，避免两种材料结合处因材料性能差异产生应力集中导致打印件开裂，流道内壁的打印角度经过优化，减少打印过程中支撑结构对内壁粗糙度的影响，保证流体在通道内流动时不会产生不必要的紊流，适配低流速下的精确流量控制需求。这类一体化打印的微型阀，省去了传统微型阀中弹簧、密封垫、紧固件等多个分立零件，在极小的空间内实现了完整的比例调节功能，尤其适合小批量定制化的微流控系统开发场景，不需要开模即可快速迭代不同通径、不同膜厚的阀件结构，大幅缩短微流控设备的研发验证周期。
