按压式弹性纸巾夹持机构概念设计方案

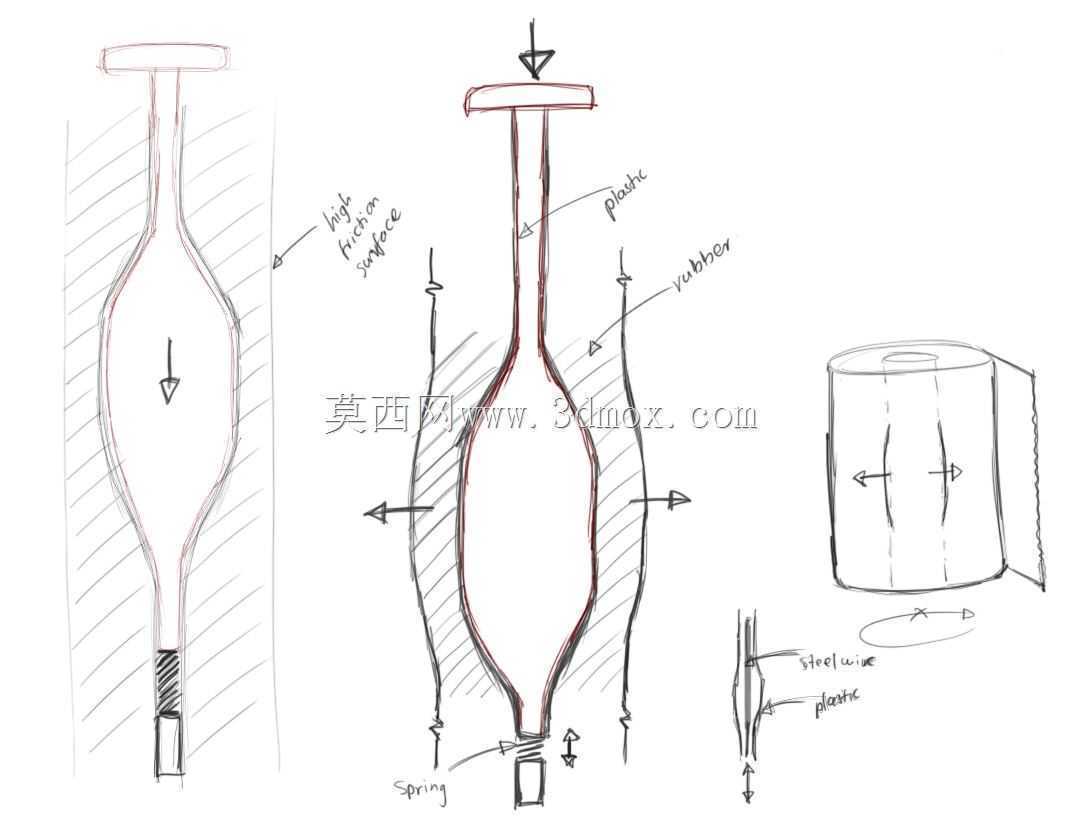

　　该结构针对日常卷装纸巾的取用场景设计，核心解决传统纸巾架取纸易卡顿、纸巾卷易松脱、更换操作繁琐的常见问题，可适配卫生间、餐厅、办公区等多场景的卷纸安装使用需求。整体结构采用竖向长杆式布局，顶部设置按压操作端，中部为弹性形变腔体，底部设置卷纸固定卡位，安装时仅需将卷纸中心纸筒对准底部卡位推入，即可完成纸巾卷的装载，无需额外锁紧零件。设计阶段采用多材料组合的结构思路，中部腔体采用橡胶类弹性材质，利用材料自身的形变回弹特性实现夹持力的输出，腔体外侧设置高摩擦系数接触面，与纸巾卷内壁接触时可提供足够静摩擦力，避免纸巾卷在拉扯取用过程中出现整体松脱、空转打滑的情况；顶部按压端采用硬质塑料材质，按压时受力可直接传导至中部弹性腔体，

　　使腔体产生径向收缩，此时腔体与纸巾卷内壁的接触压力降低，即可轻松调整纸巾卷位置或是将用完的纸筒拆下更换。结构的导向杆部分采用光滑硬质塑料材质，表面做低摩擦处理，按压过程中可沿安装基座的导向孔做直线往复运动，避免出现卡滞、偏斜的问题；底部卡位处嵌入钢丝弹性卡簧，卡簧在自然状态下向外撑开，可适配不同内径规格的通用卷纸纸筒，无需针对特定纸卷尺寸做定制调整。安装边界方面，整体结构竖向总长度适配常规100-120mm高度的民用卷纸，中部腔体最大扩张直径适配常规30-40mm内径的卷纸纸筒，安装基座可采用壁挂式或是台面立式两种固定形式，基座与墙体或台面的连接仅需两个常规螺丝点位，安装孔位间距设置为通用五金件的标准间距，无需额外定制安装配件。

　　结构的运动逻辑经过反复推演，按压顶部端盖的行程控制在15mm以内，即可让中部弹性腔体的收缩量达到5mm，足够让腔体与纸筒内壁完全脱离接触，松开按压端后，弹性腔体自然回弹，重新与纸筒内壁贴合提供夹持力，整个操作过程单手即可完成，无需额外辅助动作。在摩擦系数匹配上，中部橡胶接触面的表面粗糙度设置为Ra6.3，既可以保证足够的静摩擦力防止纸卷空转，又不会因为摩擦力过大导致纸巾拉扯断裂；导向杆与导向孔的配合间隙控制在0.2mm，既保证运动顺畅，又不会出现明显的晃动间隙。底部卡簧的弹力经过测算，自然状态下的撑开力可适配最小25mm内径的纸筒，最大可扩张至45mm内径，覆盖市面上绝大多数民用卷纸的尺寸规格，无需用户额外测量纸筒尺寸即可适配。
