圆形红外发射控制器外壳结构设计

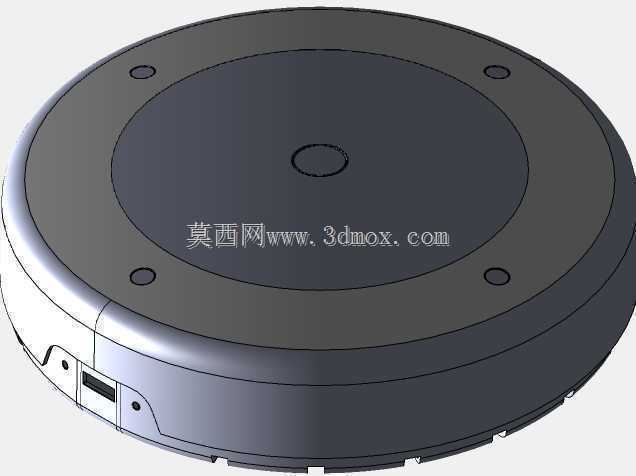

　　这款圆形红外发射控制器外壳，主要面向室内智能控制场景的红外信号转发设备使用，适配智能家居、多媒体会议室、电教中控等场景下的红外信号发射终端，可实现对电视、投影、空调等带红外接收端口设备的信号覆盖控制，外壳采用圆形扁平结构设计，整体厚度控制在较低范围，适配吸顶、桌面摆放等多种安装方式，安装时无需预留过大的纵深空间，顶面直径适配常规86型底盒的安装孔位间距，可直接替换原有墙面面板位置安装，也可通过背胶粘贴在吊顶、墙面等平整基面。

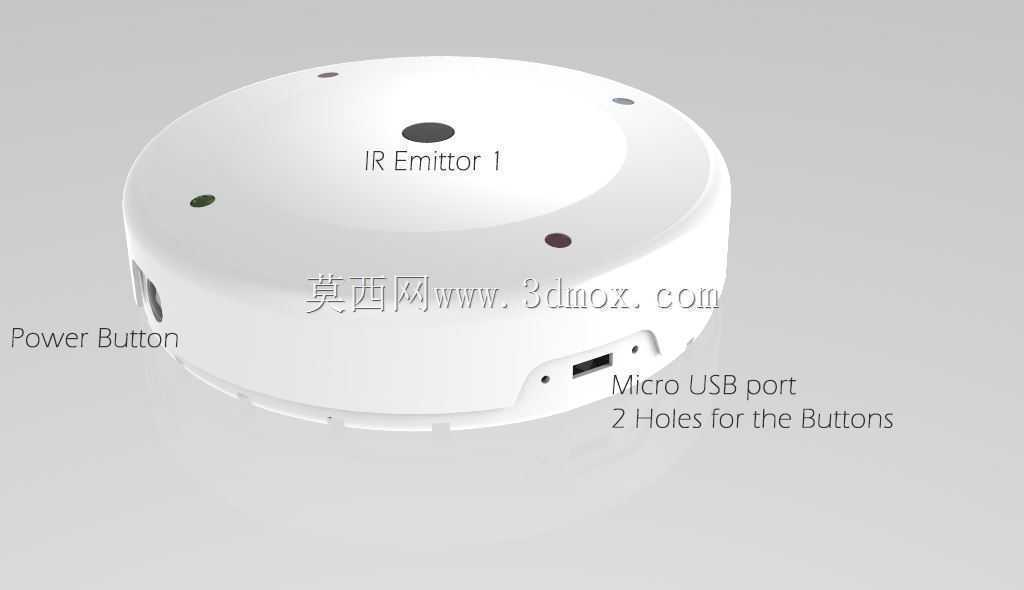

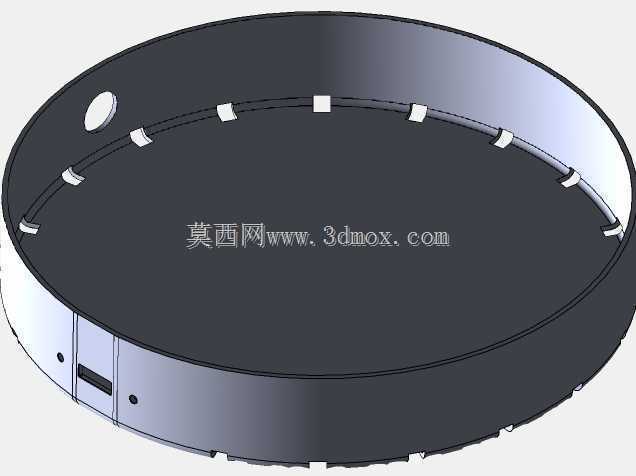

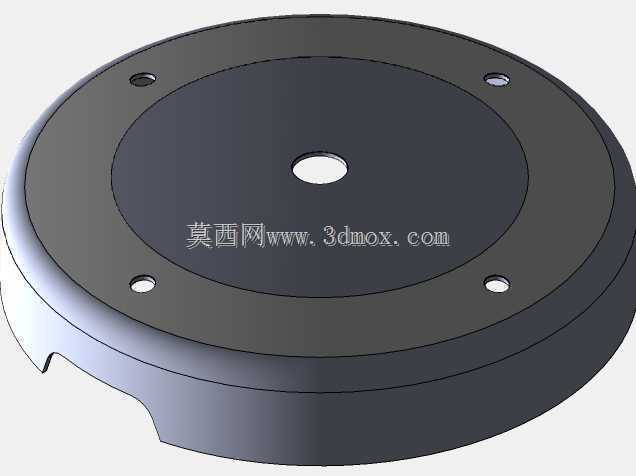

　　结构设计上，壳体采用上下扣合的装配方式，可选择螺纹旋合或者卡扣卡接两种组装方案，两种方案均预留了对应的定位结构，卡扣方案装配效率更高，适合量产快速组装，螺纹方案连接可靠性更强，适合需要频繁开盖维护的使用场景。壳体侧面预留Micro USB供电接口，接口位置做了内凹防护设计，避免插头插拔时对接口根部造成应力损伤，同时侧面预留两个按键安装孔位，对应配对、复位功能的实体按键，按键孔位周边做了限位凸台，避免按键按压时出现偏位卡滞问题。顶面的红外发射头居中布置，保证360度方向的信号发射角度无遮挡，四个象限位置预留LED指示灯开孔，分别对应电源、信号发射、配对状态、故障提示的状态显示，指示灯孔位做了导光槽结构，避免光线串扰影响状态识别。

　　顶面表面做了两种纹理分区设计，外圈采用哑光无光泽纹理，减少室内灯光反射造成的光污染，内圈靠近发射头位置采用细磨砂亮面纹理，提升产品的质感区分，同时顶面预留浅凹槽结构，方便安装时手指拿捏施力，也可避免平面贴合放置时出现真空吸附难以拿起的问题。壳体内部预留了电路板安装柱，柱高匹配常规1.6mm厚度PCB的安装间隙，安装柱端面做了热熔铆点结构，无需额外螺丝即可固定电路板，降低装配物料成本，内部还预留了电池仓的拓展空间，可根据需求选配内置电池版本，实现无外接供电的临时使用。壳体边缘做了R2.5的圆角过渡，避免安装和使用过程中锐边划伤，整体壁厚控制在1.8mm，兼顾结构强度和注塑成型的工艺性，避免出现缩痕、翘曲等注塑缺陷，所有开孔位置均做了防水台阶设计，可满足日常使用场景下的防泼溅要求，适配室内非防水场景的长期使用需求。
