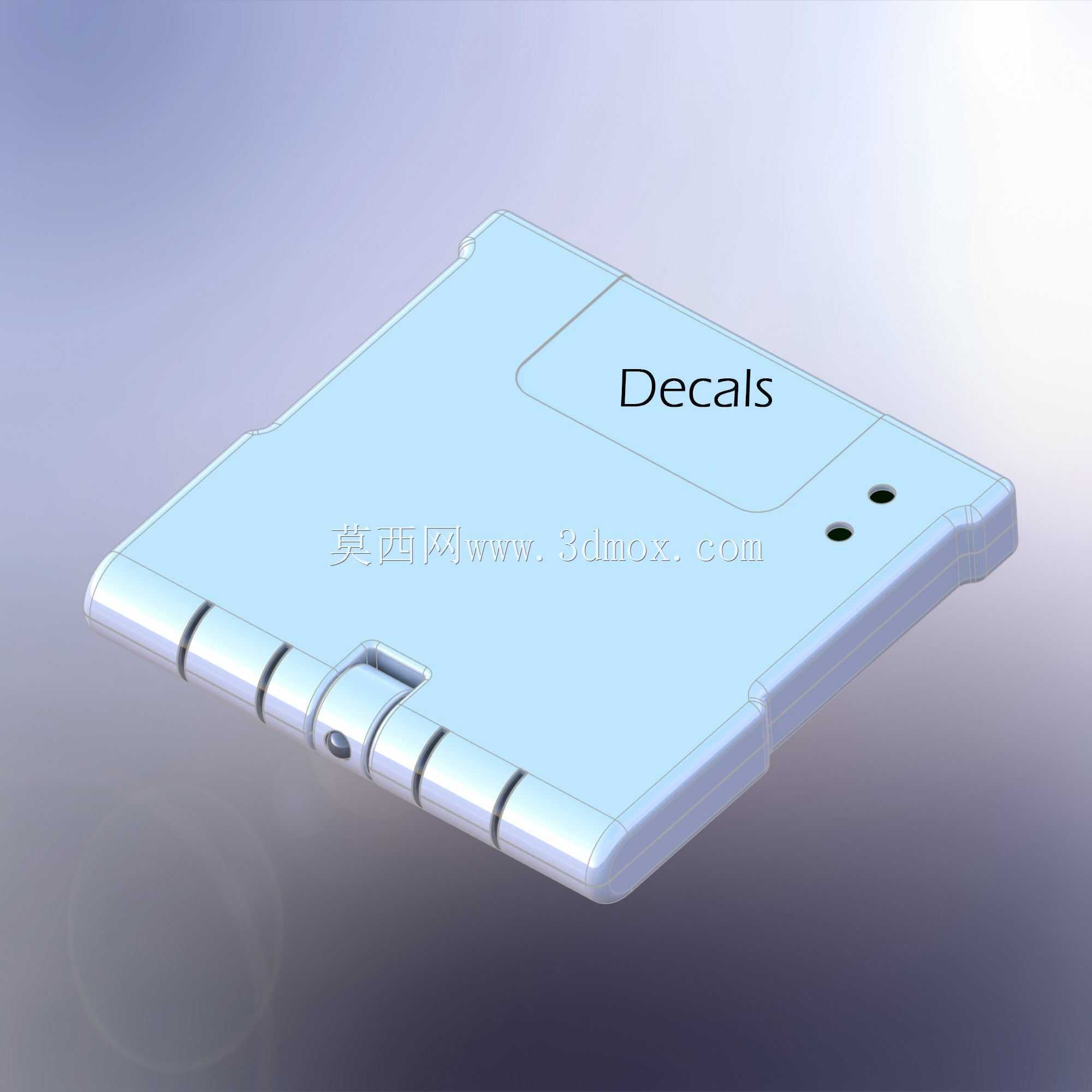

温湿度传感设备手持控制器外壳结构

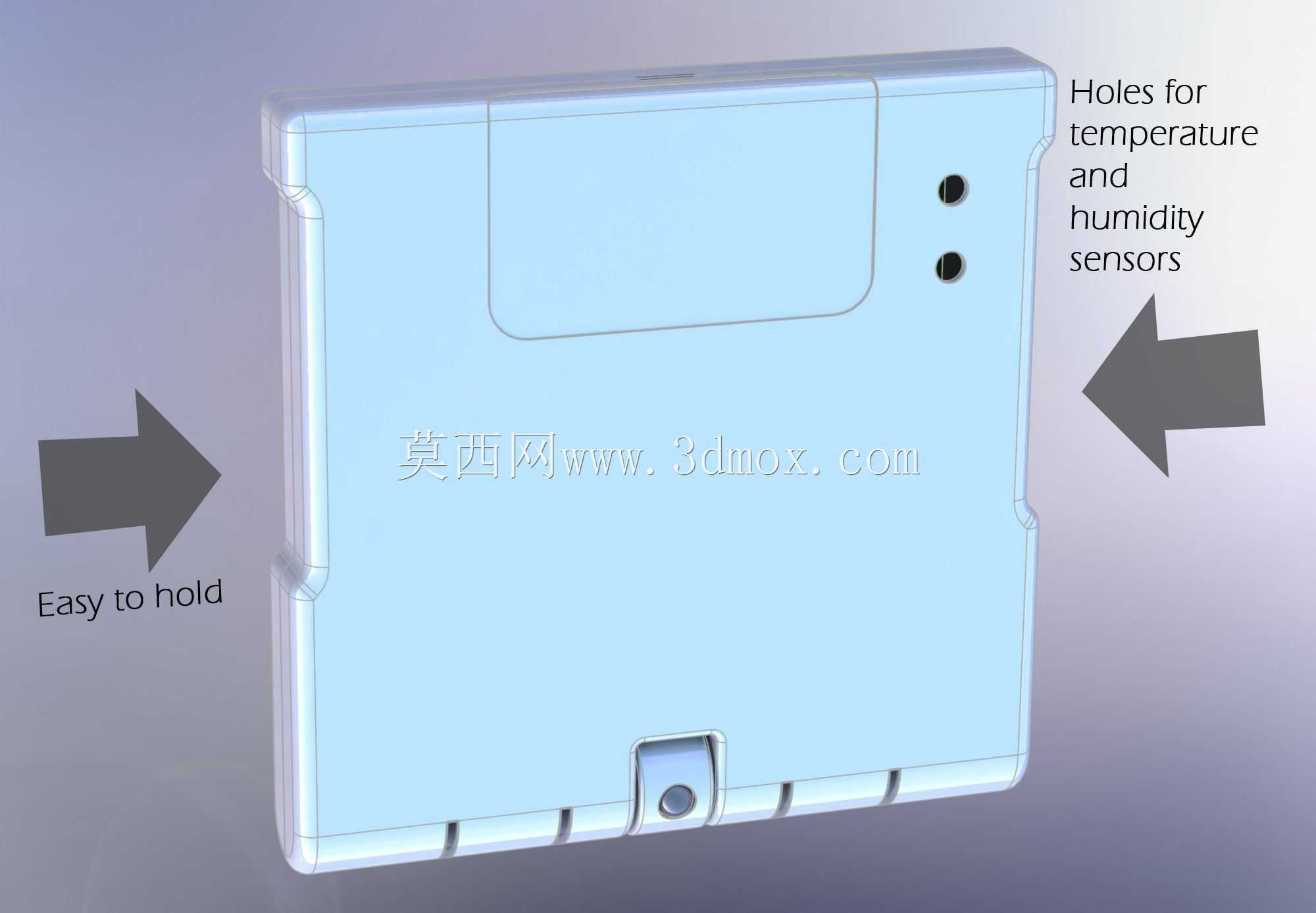

　　这款壳体结构主要面向便携型环境监测类手持控制终端设计，适配需要现场快速读取温湿度数据、近距离触发红外信号的作业场景，比如仓储环境巡检、机房温湿度排查、小型实验室点位校准这类需要频繁移动作业的工况，手持操作的握持逻辑是外形设计的核心出发点之一，侧边做了贴合手掌弧度的收边处理，没有尖锐棱角，长时间单手握持也不会产生明显的硌手感，日常携带时放在工具包或者工作服口袋里也不会勾刮布料。壳体上部预留了两个独立的通孔位，专门对应温湿度传感模块的采集端，开孔位置避开了内部主板的元器件排布区域，不会和主板上的电容、接线端子产生干涉，同时开孔边缘做了0.3mm的沉台设计，后续粘贴防尘透气膜的时候可以完全贴合，避免日常使用中灰尘、

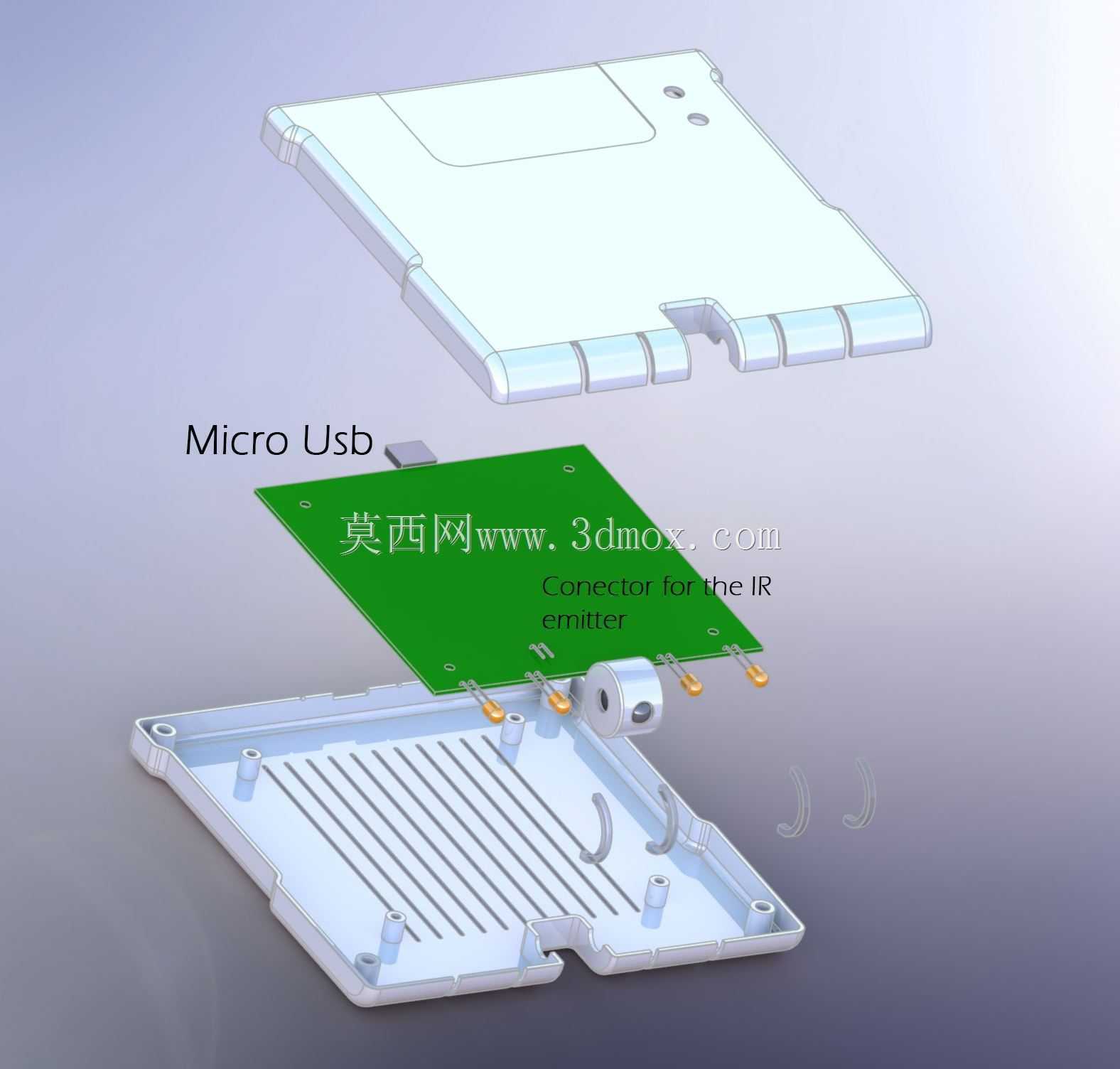

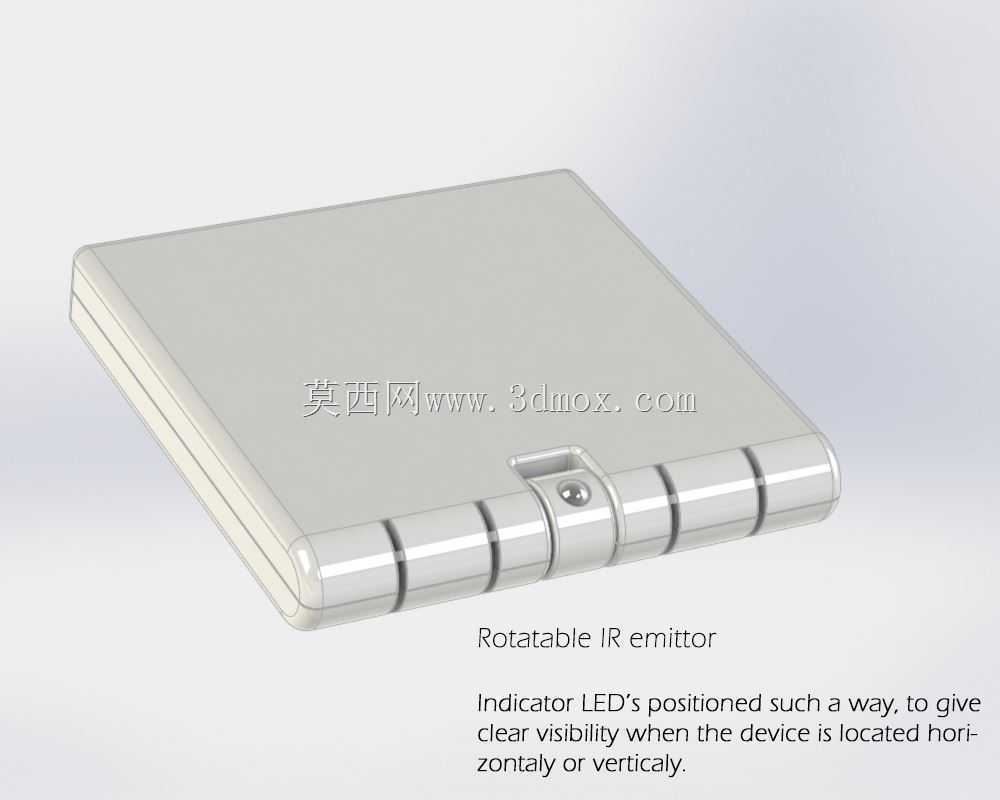

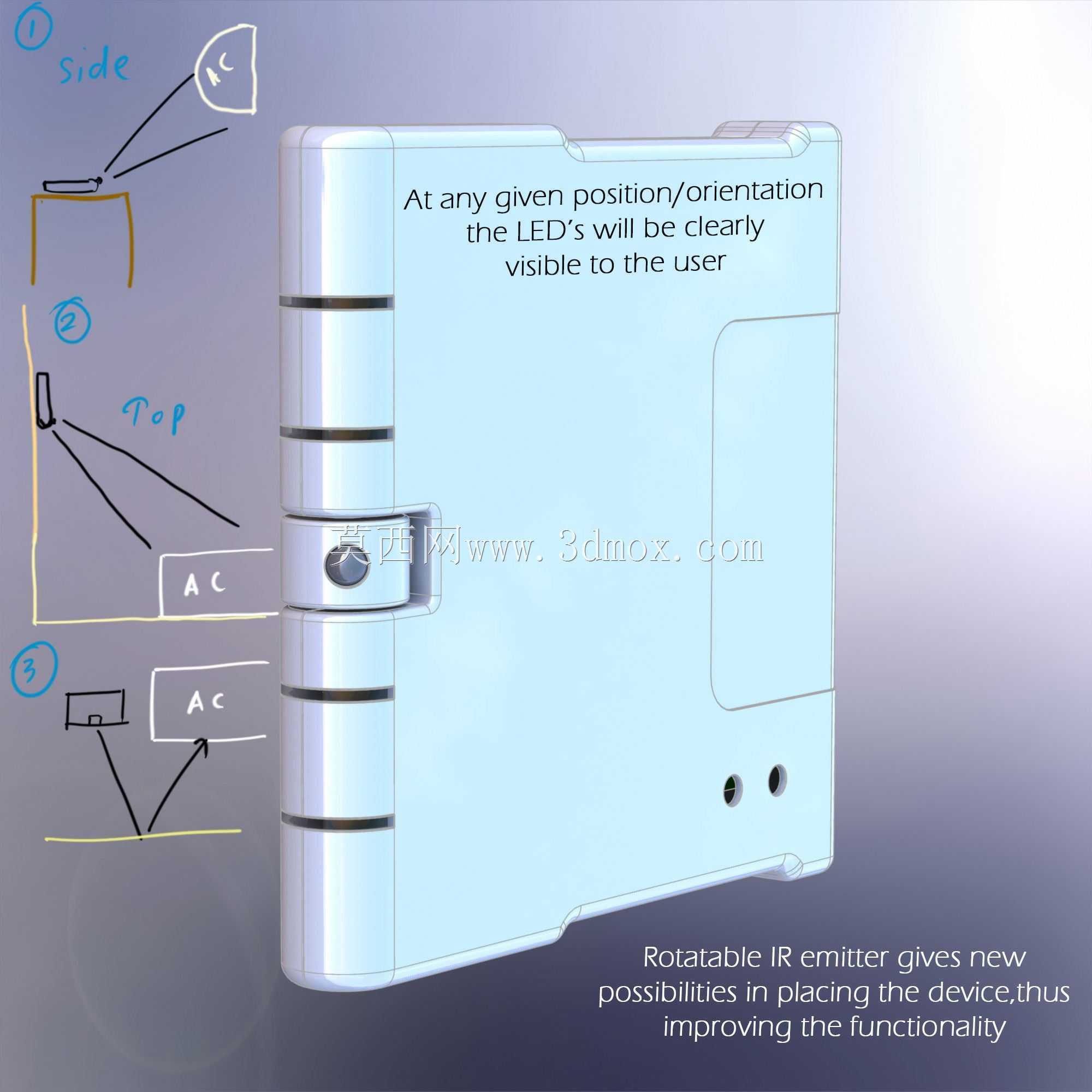

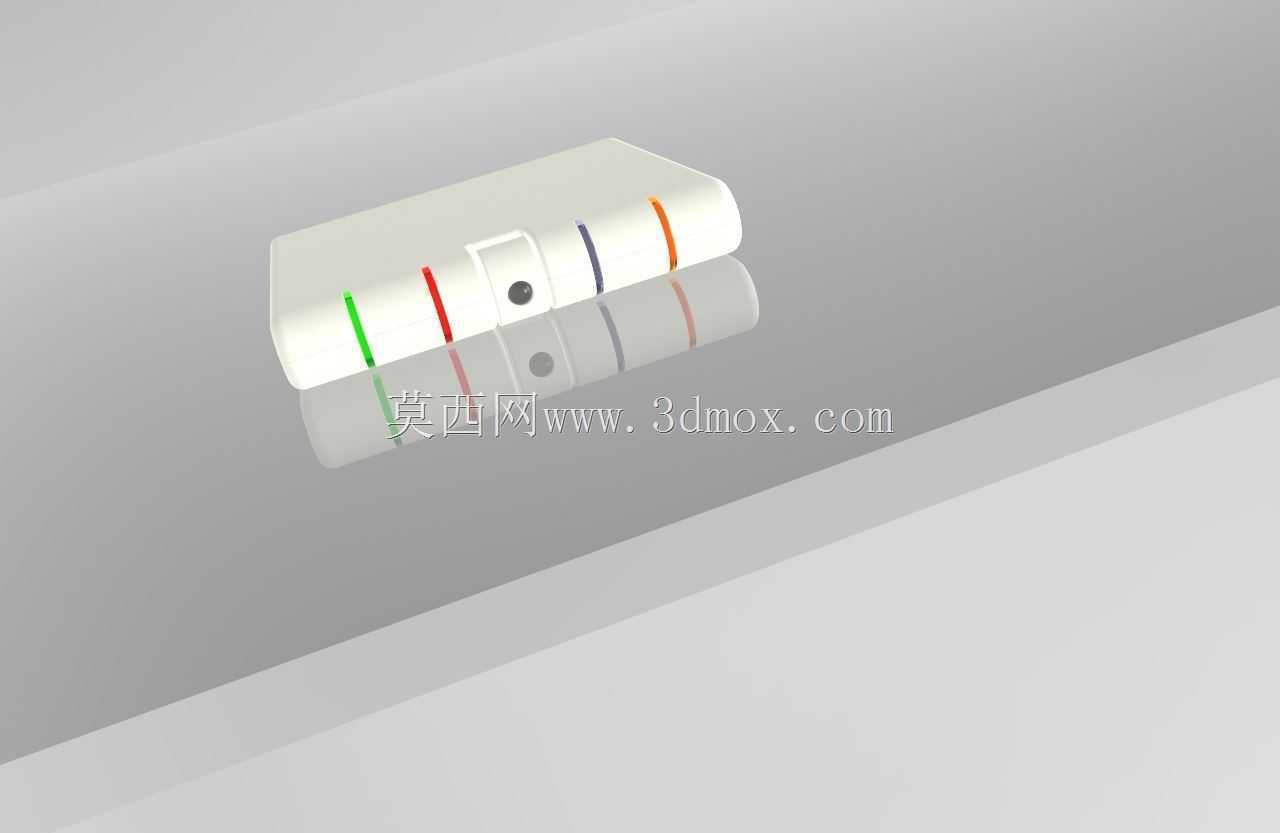

　　水汽顺着开孔进入壳体内部影响传感精度。内部的主板固定位做了独立的卡扣结构，红外发射模块没有和主板做一体化固定设计，而是预留了可旋转的安装空间，用户可以根据实际使用场景调整红外发射端的角度，不需要转动整个设备就能对准需要触发的接收端，适配不同安装高度、不同安装角度的受控设备。壳体正面预留了LED指示灯的透光位，位置选在壳体上部靠近边角的区域，不管设备是平放在桌面、手持倾斜操作还是固定在支架上，指示灯的光线都不会被握持的手或者周边遮挡，操作人员从任意常规操作角度都能清晰看到设备的运行状态。壳体底部做了快拆式的卡扣结构，不需要额外工具就能打开壳体更换电池或者检修内部模块，卡扣的扣合量设计在1.2mm，

　　既保证日常使用中不会因为轻微磕碰就脱开，检修时也不需要用太大的力气就能拆开。壳体的壁厚均匀控制在1.8mm，符合常规注塑工艺的成型要求，不会出现壁厚差异过大导致的缩痕、翘曲问题，所有边角的内R角不小于0.5mm，外R角不小于1mm，既提升了握持的舒适度，也能减少注塑过程中的应力集中问题，提升壳体的抗摔性能。内部的筋位排布完全避开了主板的布线区域，筋位高度比主板安装面低0.2mm，既可以起到加强壳体刚性的作用，也不会顶到主板上的贴片元件，安装时主板顺着卡槽滑入后，四个角的定位柱可以完全限制主板的窜动，不需要额外打胶就能固定到位，装配效率更高。
