杜卡迪摩托双锥齿轮箱高流量油泵结构

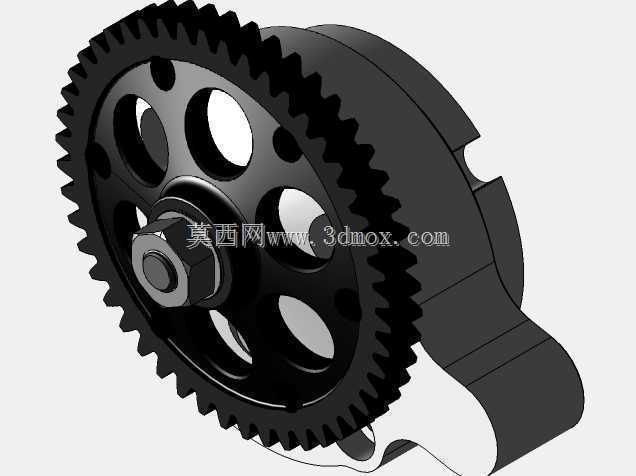

　　这款高流量油泵主要适配大排量高性能摩托的双锥齿轮箱润滑回路，在高转速工况下承担齿轮啮合面、轴承滚道、换挡机构摩擦副的压力供油任务，相比同排量机型的原厂油泵，其供油流量冗余量更高，能应对连续高负荷赛道骑行时的润滑需求，避免高转速下齿轮箱内部出现瞬时供油不足导致的齿面胶合、轴承烧蚀故障。从结构设计来看，油泵采用集成式齿轮驱动结构，驱动齿轮直接加工在泵体输入端，省去了额外的联轴器或传动键结构，既压缩了轴向安装尺寸，也减少了传动环节的功率损耗，驱动齿轮采用渐开线直齿设计，齿形经过修缘处理，能降低啮合时的冲击噪音，适配齿轮箱内的现有传动齿轮啮合参数，无需改动箱体内的传动布局即可完成替换安装。泵体的安装定位面采用与齿轮箱内壁贴合的弧形止口设计，

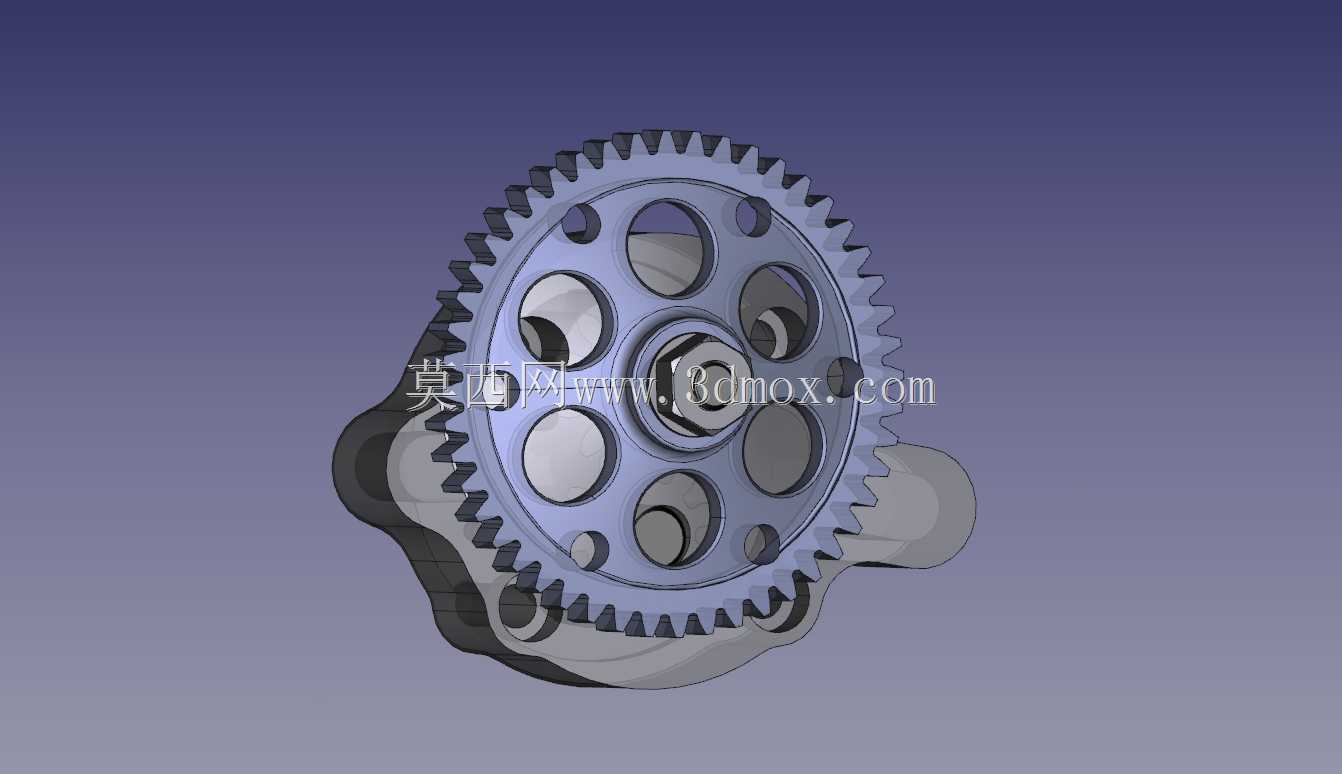

　　安装时可直接卡入箱体预设的定位槽内，配合两个螺栓孔完成紧固，安装边界完全匹配原厂油泵的占位空间，替换时无需对箱体进行额外加工。泵体内部的转子腔采用偏心圆弧设计，进油口开设在泵体下方正对齿轮箱油底壳的位置，集油范围覆盖油底壳的主要储油区域，即使车辆在大倾角过弯时，也能保证进油口始终浸没在机油液面以下，避免吸入空气导致供油压力波动。出油口采用侧向开孔设计，直接对接齿轮箱内部的润滑油道，无需额外外接油管，减少了管路泄漏的风险。齿轮端面上开设的多个圆形减重孔，在保证齿轮结构强度满足传动扭矩要求的前提下，有效降低了旋转件的转动惯量，减少了油泵驱动时的功率消耗，同时减重孔也能作为过油通道，让部分机油直接流经齿轮啮合面，带走啮合产生的磨屑与热量。

　　泵体的输出端采用一体式密封结构，密封槽的尺寸公差经过严格控制，能适配标准O型密封圈，在齿轮箱内部的高温机油浸泡环境下，可长期保持密封性能，避免机油从泵体结合面渗漏。在实际选型匹配时，需要注意该油泵的驱动齿轮齿数、模数与原箱传动齿轮的参数匹配，同时要核对安装止口的深度、螺栓孔的中心距，确保安装后齿轮啮合侧隙处于0.1-0.2mm的合理区间，过紧会导致传动阻力增大、齿面异常磨损，过松则会产生啮合冲击、供油压力脉动变大。这款油泵的流量特性经过针对性调校，在发动机常用的高转速区间，供油压力稳定保持在0.3-0.5MPa的合理范围，既能保证各摩擦副的润滑需求，也不会因为供油压力过高导致机油窜入燃烧室、增加机油消耗。
