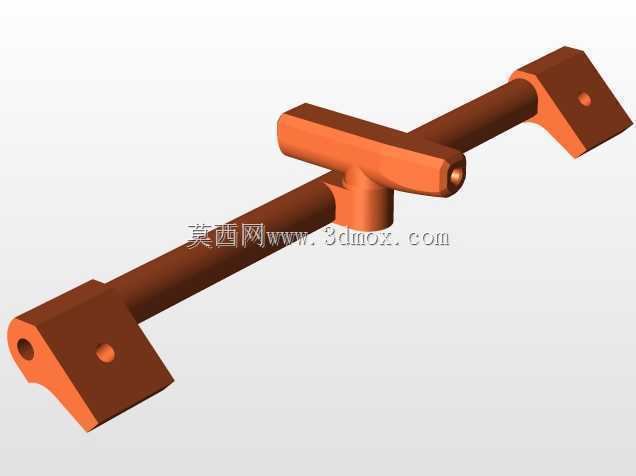

Prusa i3 MK3 MMU2升级用壁装线轴滑阀支架

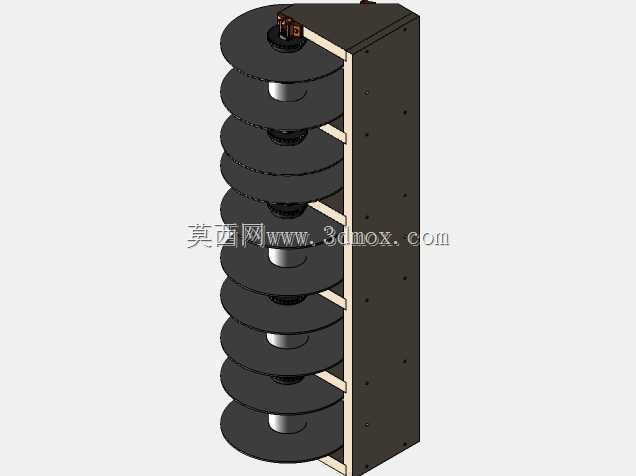

　　这款壁装式线轴支架是面向Prusa i3 MK3机型MMU2多材料升级场景开发的功能结构件，主要解决多材料打印时多卷耗材的有序排布、顺畅送料问题，适配桌面级FDM 3D打印工作室、个人创客工坊的日常多色打印作业需求，可直接安装在打印机侧方机架或临近的墙面、型材架上，减少桌面占用空间的同时理顺多根耗材送料路径，避免多股耗材缠绕、送料阻力过大导致的打印断料、错位问题。

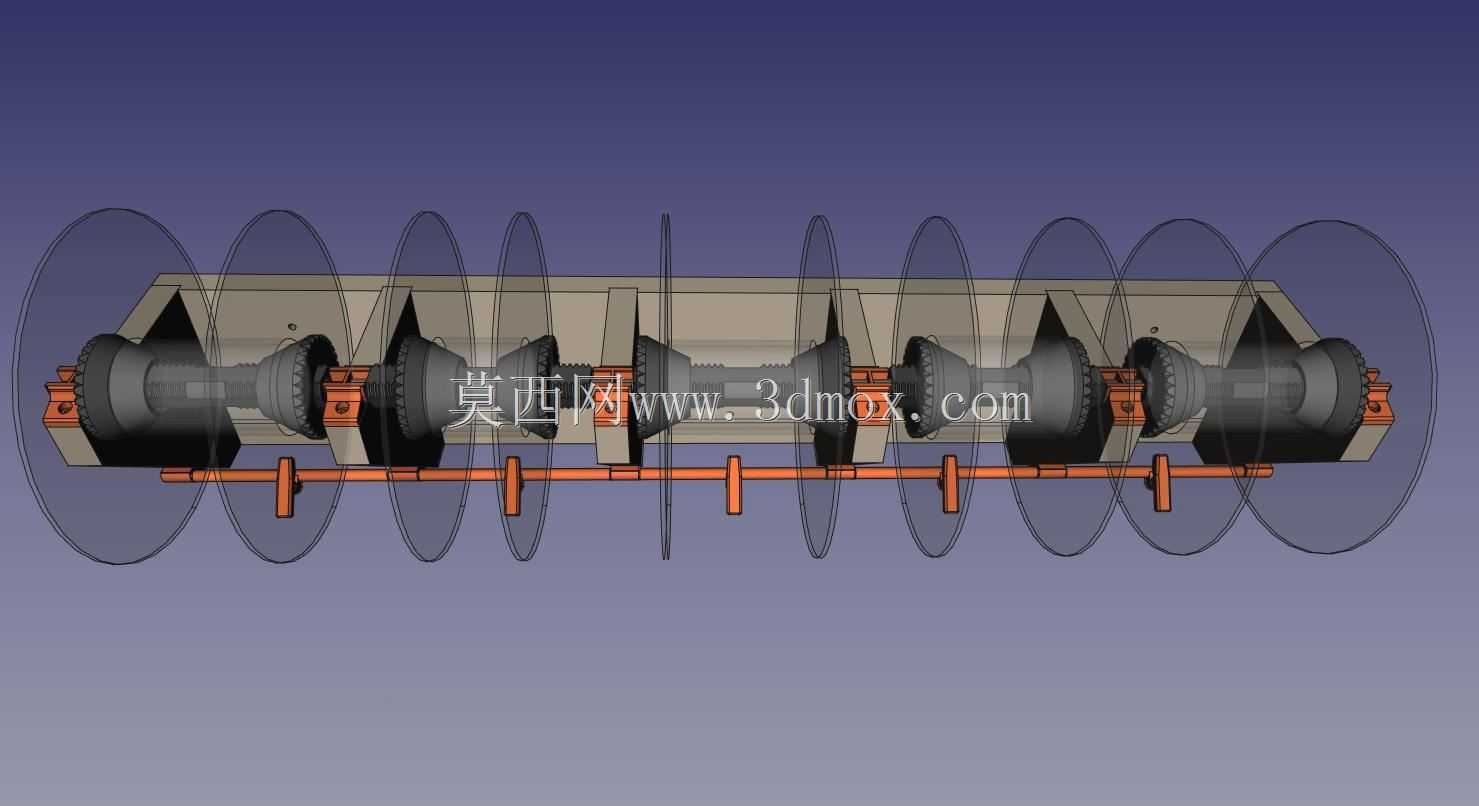

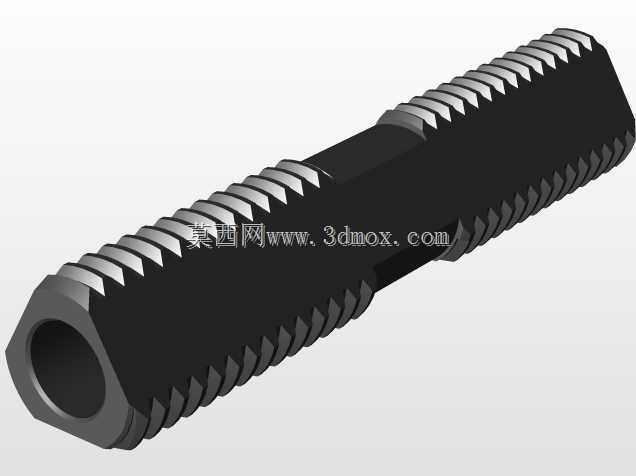

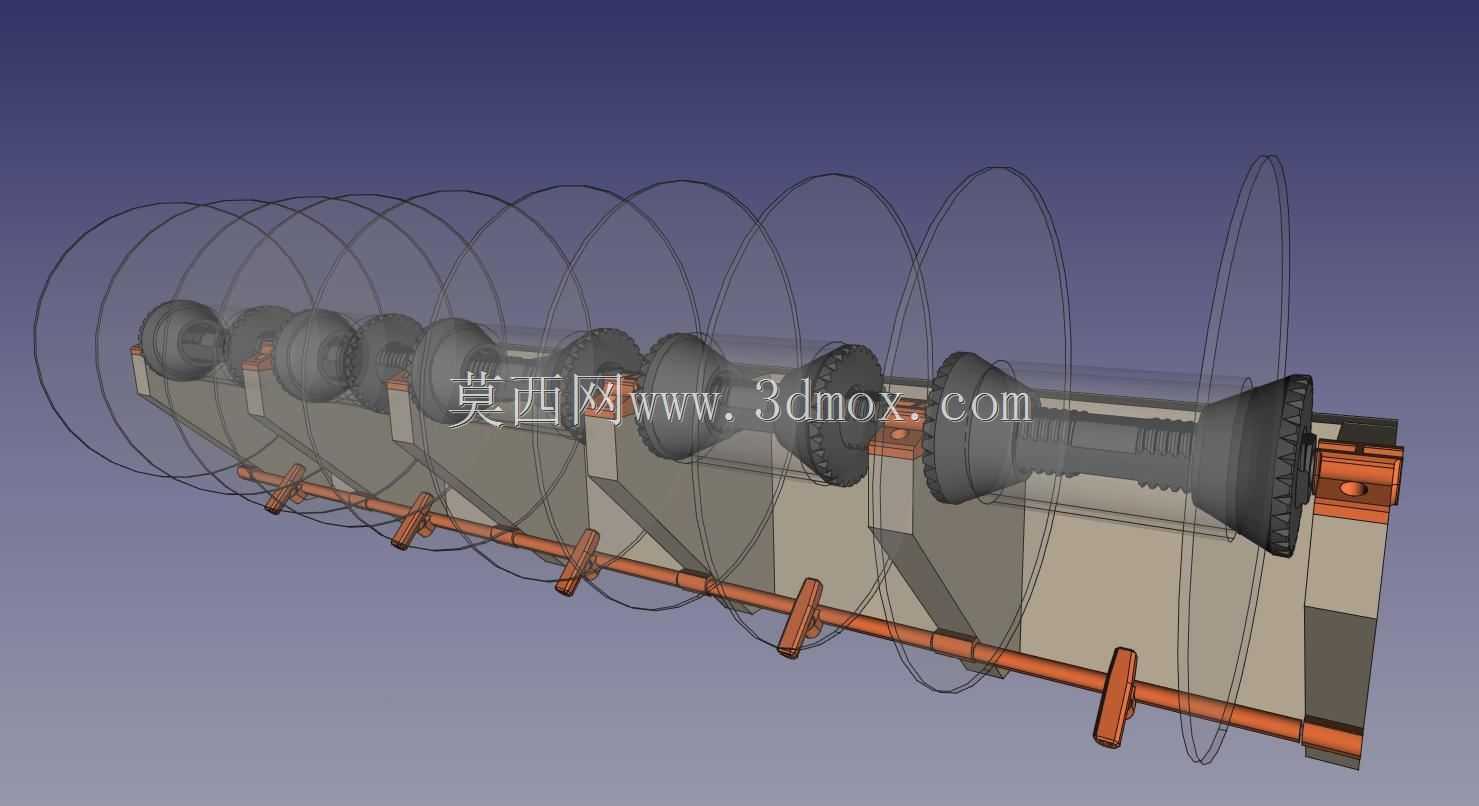

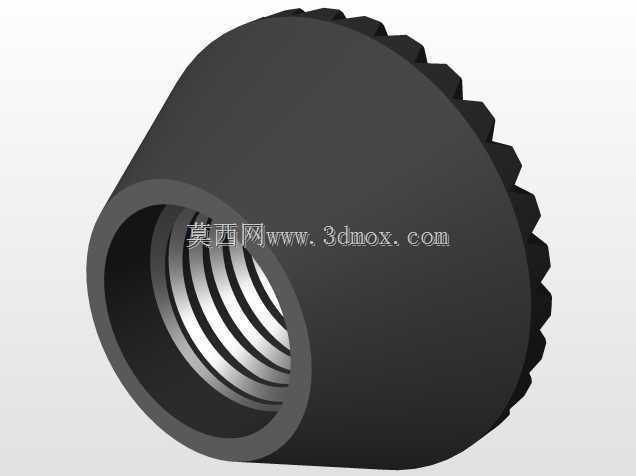

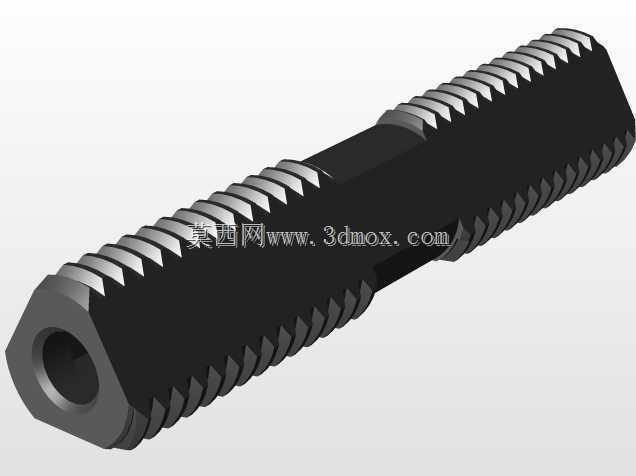

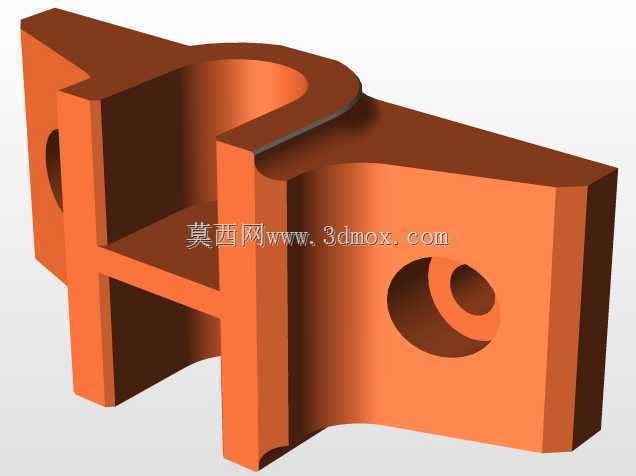

　　结构设计上，支架集成了五个独立的耗材轴固定位，每个工位都配置了单独的螺纹轴与锥形锁紧螺母，可适配市面上绝大多数常用规格的1kg装标准耗材线轴，更换耗材时只需拧下锥形螺母即可快速取放线轴，无需拆解整个支架结构，日常换料操作效率提升明显。支架主体设置了2轴平行的灯丝导轨结构，导轨槽的内径尺寸匹配常用PTFE送料管的外径公差，可将PTFE管牢固嵌装在导轨槽内，耗材从线轴引出后直接穿入PTFE管送至挤出机构，全程送料路径无锐角弯折，可将送料阻力控制在极低水平，避免柔性耗材、低硬度耗材在送料过程中出现弯折堵料的问题。

　　设计阶段针对不同用户的使用需求做了双版本结构规划，分别为带轴承版本与无轴承版本：带轴承版本的螺纹主轴处预留了HK1012滚针轴承的安装位，装配时搭配配套的矫正钢棒使用，可进一步降低线轴转动时的阻尼，大重量耗材卷送料时转动更顺滑，不会出现线轴卡滞拉扯耗材的问题；无轴承版本则简化了结构，降低了零件加工与打印制作的成本，适合轻量化使用、耗材卷重量较小的使用场景。安装边界上，支架底部设置了等距排布的安装固定耳，固定耳上的通孔直径适配常用的M4、M5规格螺丝，可直接固定在2020、3030系列铝型材机架上，也可通过膨胀螺丝固定在墙面，安装后整体伸出长度控制在合理范围，不会与打印机的运动部件产生运动干涉，五个线轴位的间距经过反复校核，相邻线轴转动时不会出现互相摩擦剐蹭的问题，每个线轴位的承重可满足1kg标准耗材卷的长期承载需求，长期使用不会出现结构形变。

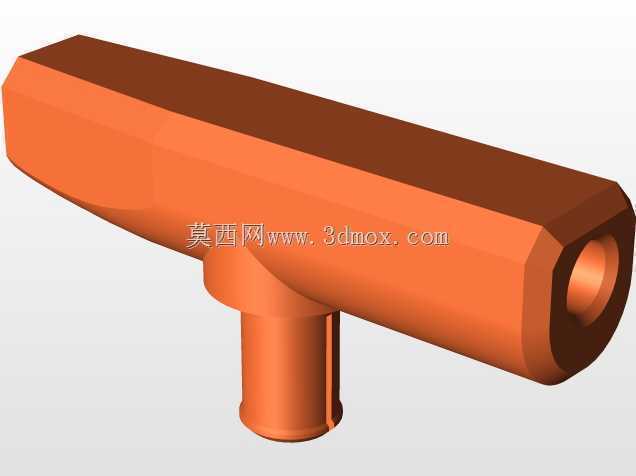

　　送料路径的导向角度经过反复调整，耗材从线轴引出到进入PTFE管的角度始终保持在耗材允许的最小弯折半径以上，即使是TPU这类柔性耗材也能顺畅送料，不会出现耗材折死弯导致的送料中断。支架的滑阀结构可在换料时对单根耗材进行临时限位，避免多材料切换过程中耗材回退过多从送料管中脱出，减少多材料打印的故障排查时间。
