冷却水泵站管路集成系统三维设计

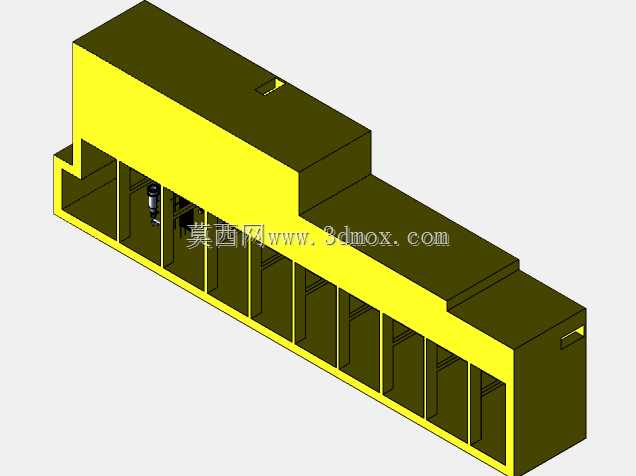

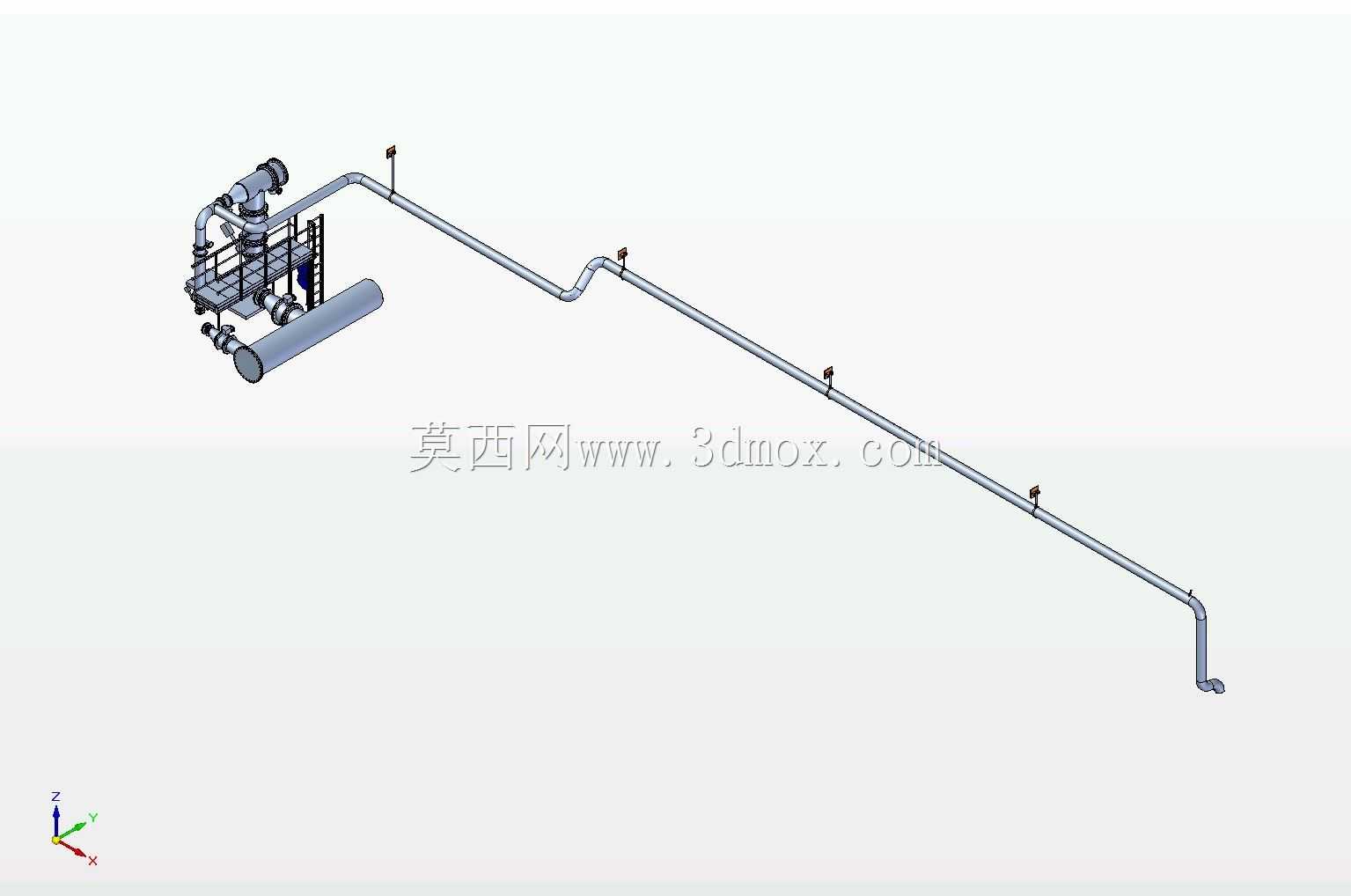

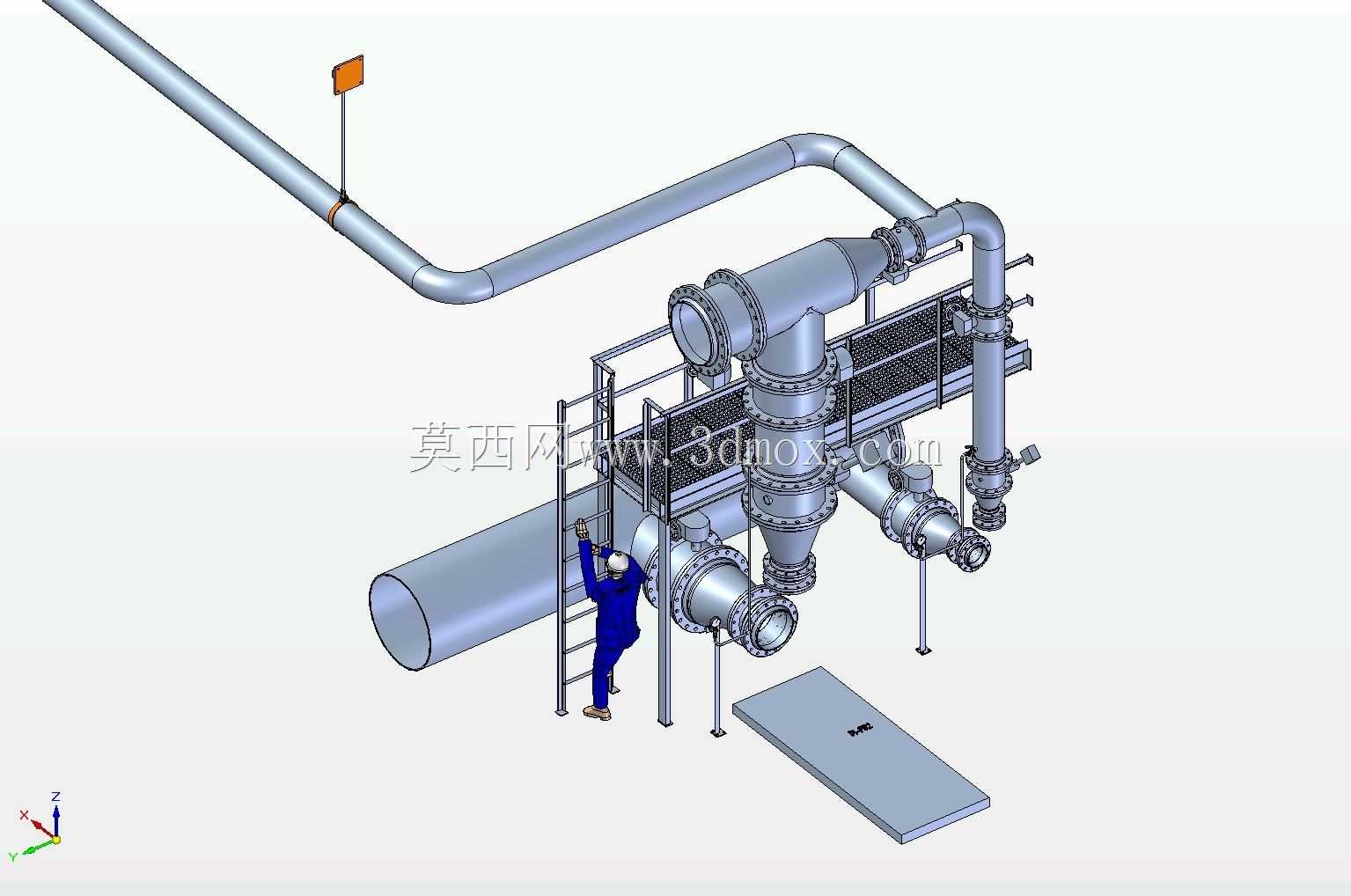

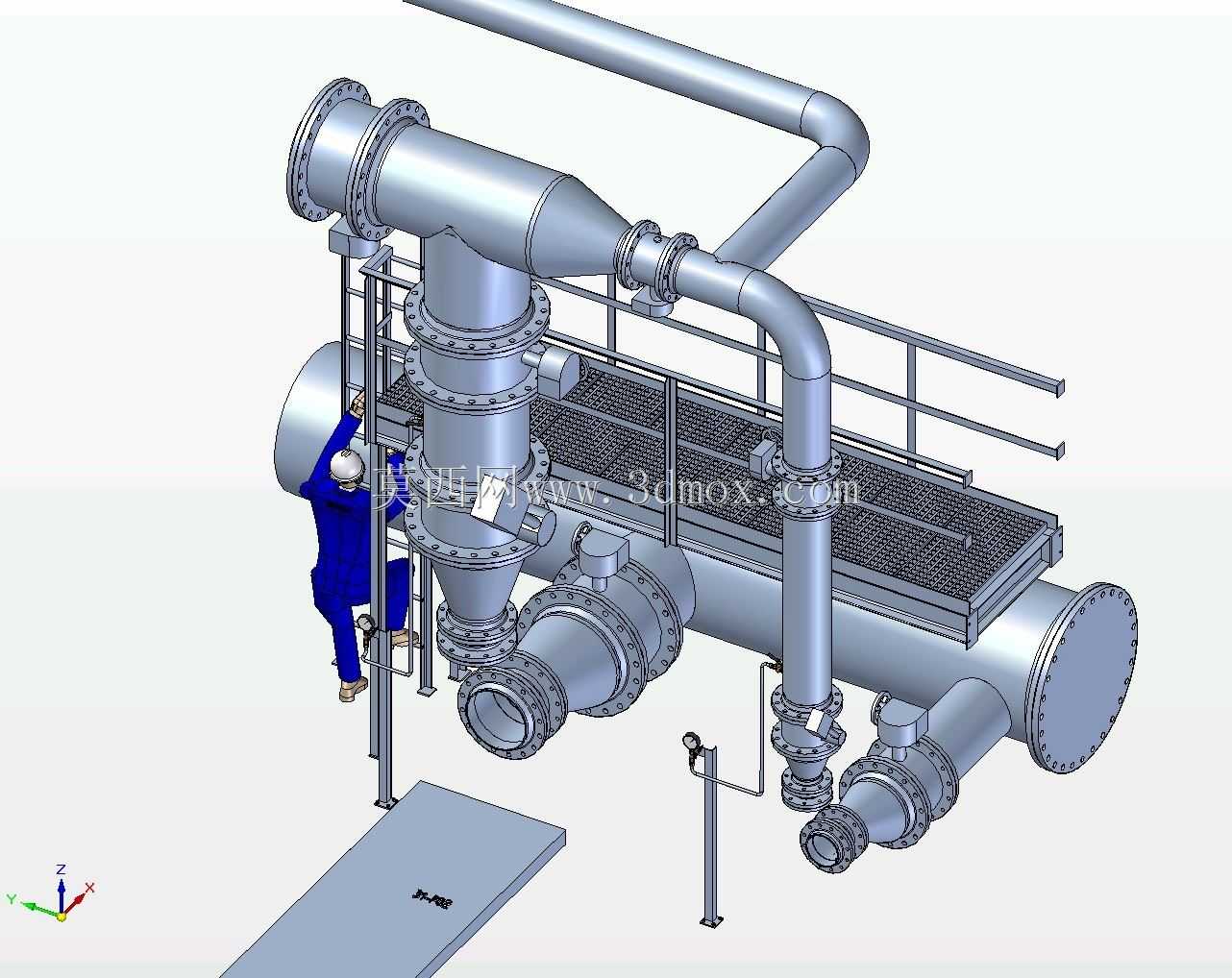

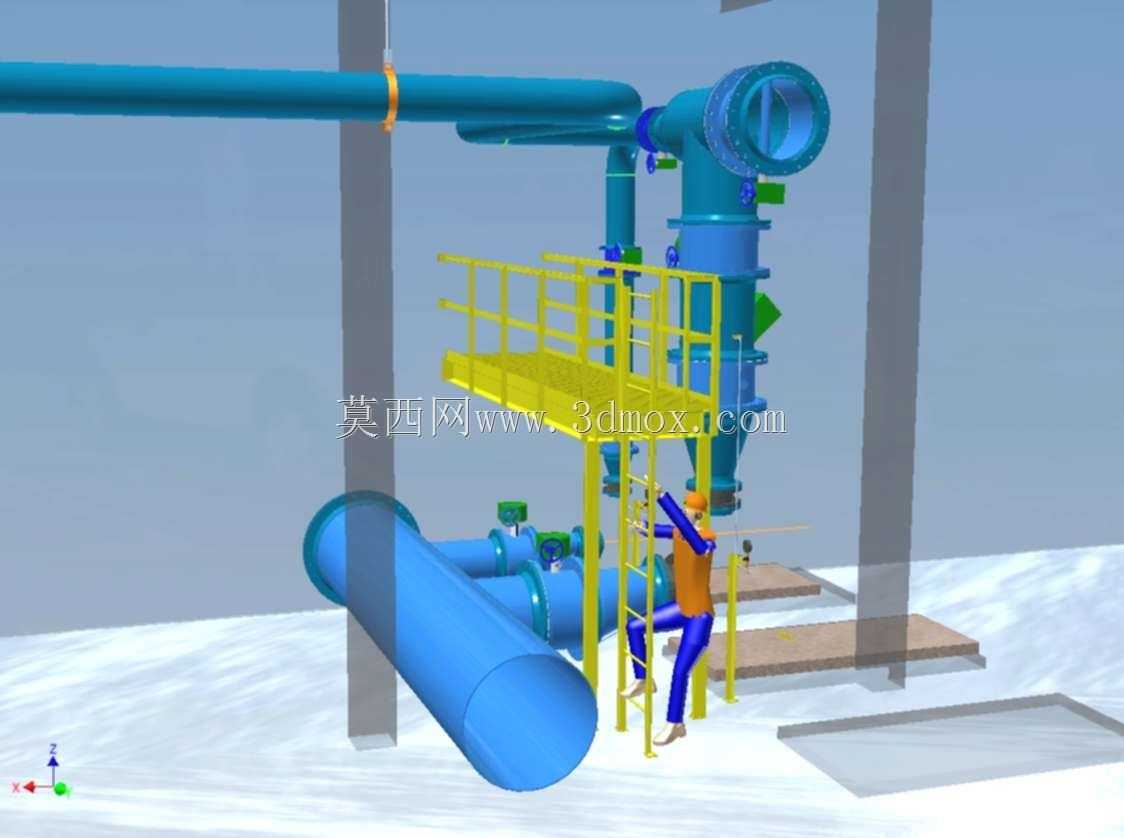

　　这套冷却水泵站三维设计，核心服务于工业循环冷却水输送场景，常见于冶金、化工、大型制造厂区的公用工程配套环节，负责为生产环节的换热设备、反应装置、空压机等需降温的工艺设备提供稳定压力与流量的冷却水源，保障主工艺线的温度参数维持在合理运行区间。设计阶段首先锚定380m³/h额定流量、10巴工作压力的核心工况参数，先完成主泵组的选型排布，再顺着流体走向规划主管路的走向，大口径主管道采用低流阻的缓弯弯头布局，尽可能减少直角转向带来的压损，避免长期运行下的能耗浪费。从结构布局来看，整套系统将过滤组件、控制阀门、检修爬梯、操作平台做了集成化设计，爬梯的步距、护栏高度完全符合工业操作安全规范，操作人员可通过爬梯抵达高位阀门操作位，完成日常巡检、

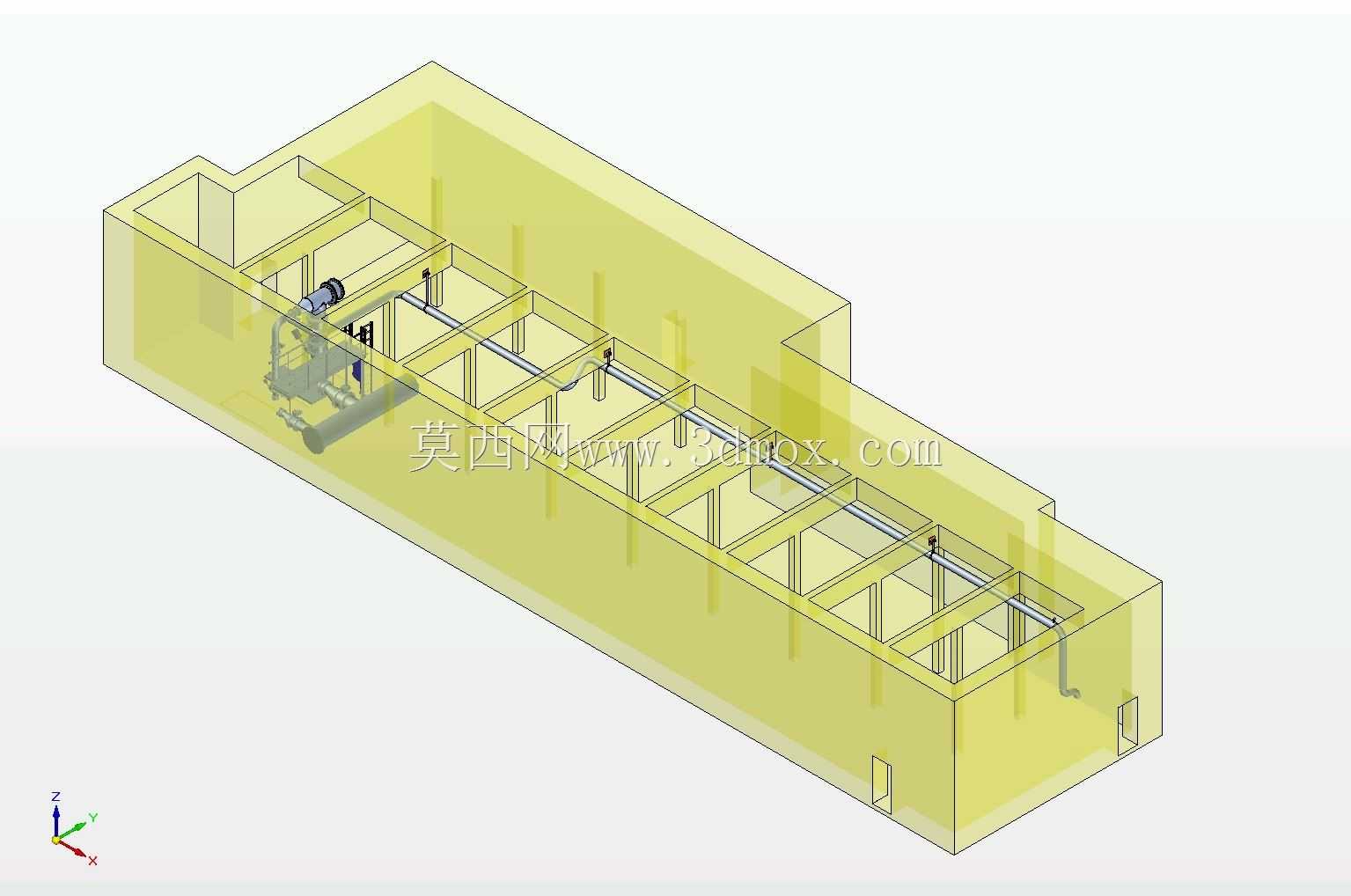

　　阀门启闭、滤芯更换等作业。安装边界层面，主管道的架空高度预留了足够的地面通行与设备检修空间，底部支腿的排布避开了地面预埋管线的常规走向，设备底座的安装孔位做了统一基准对齐，方便现场施工时的定位找正，外接管线的法兰接口采用标准压力等级匹配设计，可直接对接厂区现有循环水管网，无需额外做转接件定制。设计过程中同步做了操作空间的干涉校验，比如阀门手轮的操作半径、过滤器拆换滤芯的抽出空间、爬梯上下的安全净距都做了逐一排查，避免现场安装后出现操作卡滞、检修空间不足的问题。管路上的标识点位也做了预留，后期可直接粘贴介质流向、压力等级标识，满足厂区目视化管理要求。整套集成式泵站设计相比现场散件拼装的方案，能大幅缩短现场施工周期，所有管路连接位在预制阶段就可完成精度校验，减少现场焊接、配管的工作量，同时整体布局紧凑，在满足功能需求的前提下尽可能压缩占地空间，适配多数厂区泵房的有限安装场地。
