多材质适配模块化DIY电缆承载拖链

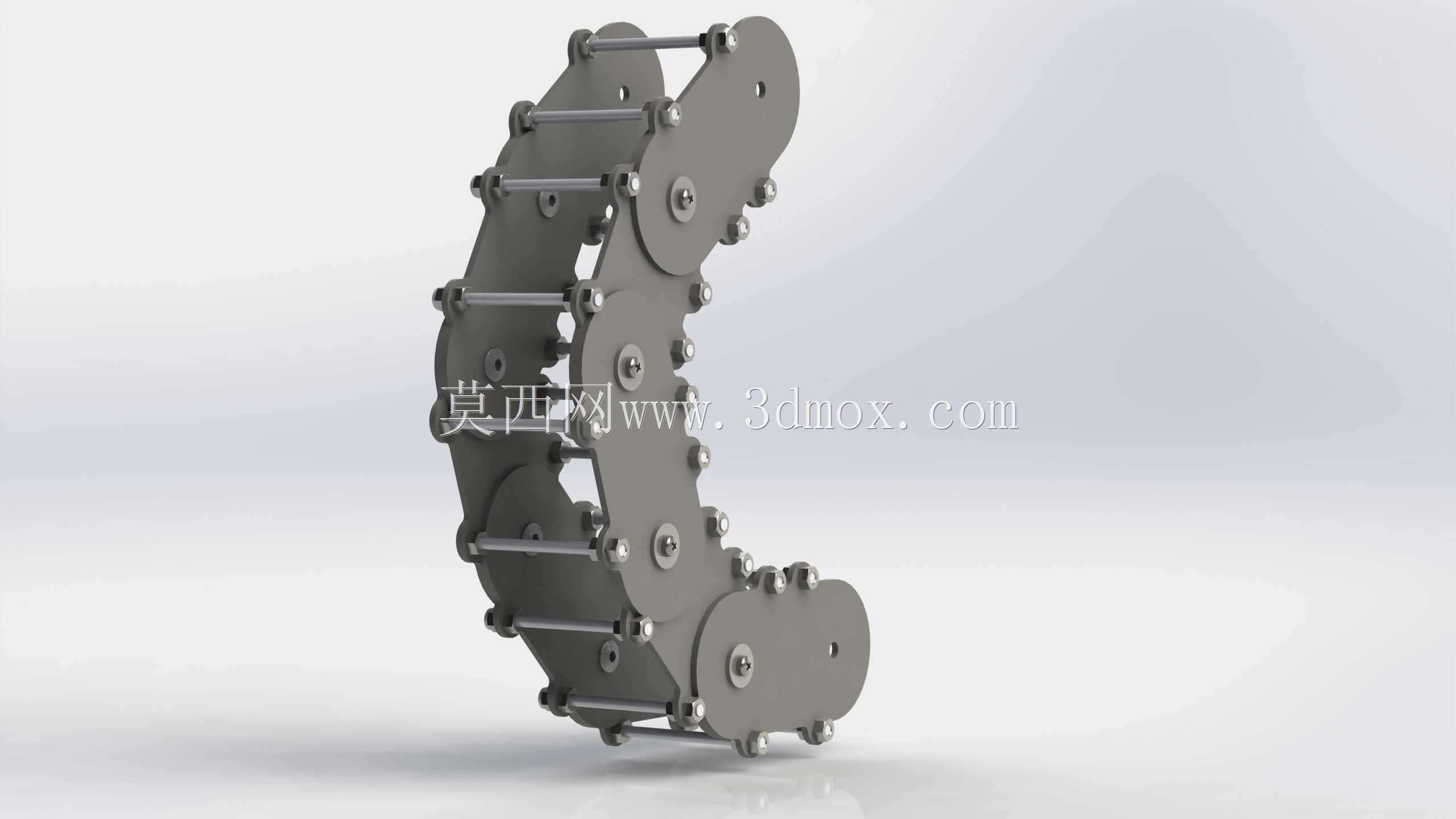

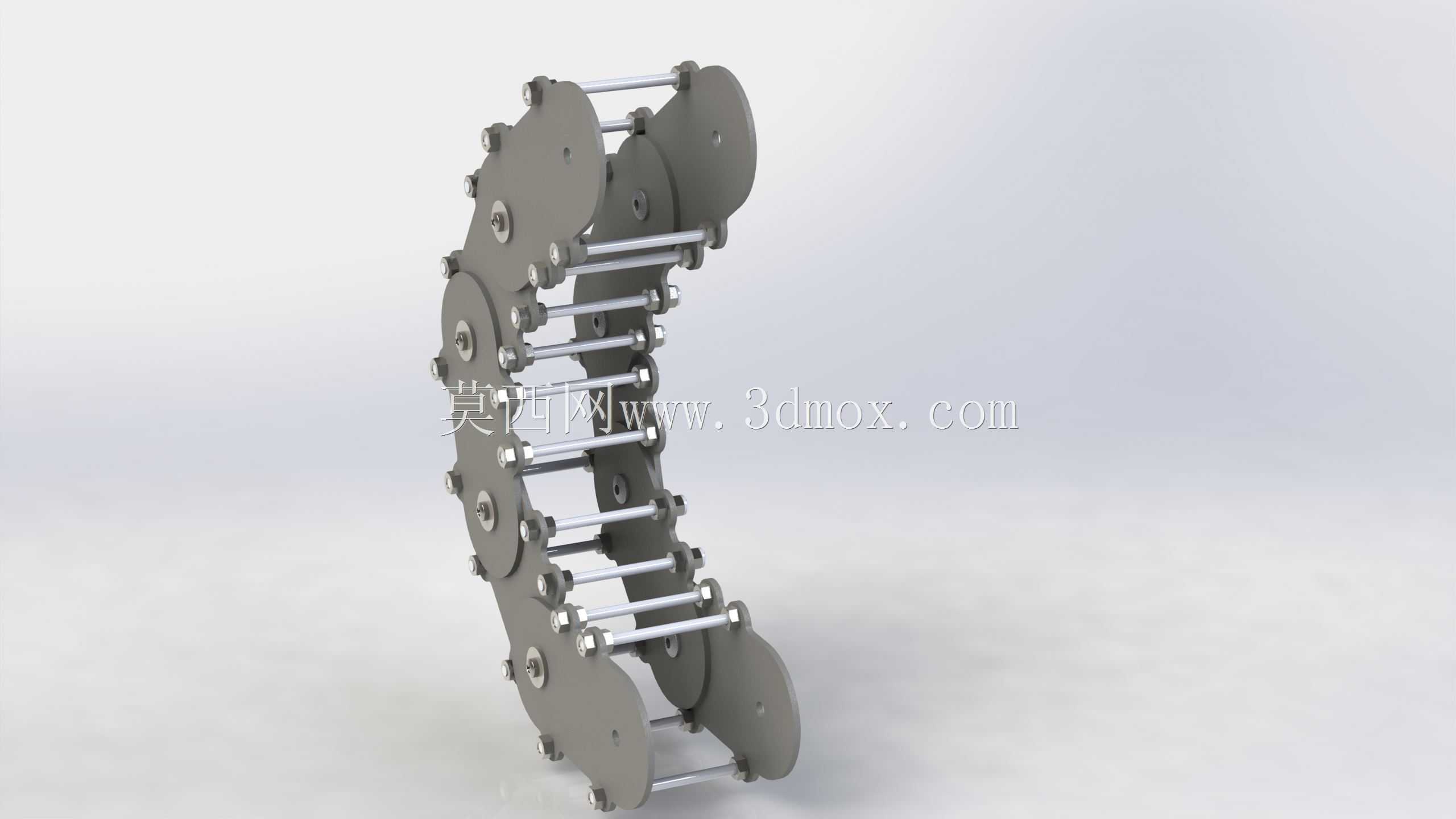

　　这类电缆承载结构常被用在小型自动化设备、桌面级数控装置、DIY改造的往复运动机构中，用来规整随活动部件同步位移的动力线缆、信号控制线，避免线缆在反复弯折过程中出现外皮磨损、芯线断裂，或是和周边运动构件发生勾挂干涉。和市面上标准化的成品拖链不同，这款结构采用极简的模块化设计思路，整个组件仅靠一类冲压或切割成型的链板作为核心承载件，其余连接部位全部采用标准规格的螺栓、螺母完成装配，没有定制化的异形连接件，加工门槛被压到极低，不管是用激光切割亚克力板、水切割冷轧钢板，还是用铝板铣削加工，都能快速做出合格的链板零件，不需要开模或者专用工装，非常适合小批量自制、设备改造场景下的快速落地。从结构细节来看，链板之间的铰接间隙经过合理预留，

　　既可以保证弯曲段的转动顺滑，不会出现卡滞，也能控制相邻链板的晃动量，避免线缆在拖链内部出现多余的窜动。连接用的销轴直接采用标准螺栓替代，用户可以根据自身选用的链板材质硬度，灵活选择5mm或者10mm直径的螺钉作为铰接轴：如果用硬度较低的亚克力、PVC板材做链板，就选直径更大的螺钉来降低铰接孔的压强，避免长期转动后孔位磨损失圆；如果用钢板、铝板这类金属材质做链板，选小直径螺钉就能满足强度要求，进一步降低整体重量。整个拖链的弯曲半径可以通过调整链板上铰接孔的排布位置来适配，不需要重新设计整套结构，能适配不同弯折半径要求的柔性电缆、气管、油管的布设需求。安装层面，这款结构没有集成终端的固定耦合器，用户可以根据自身设备的安装面空间、

　　固定孔位位置，自行设计两端的连接固定件，不管是用角码、压板还是直接将端部链板锁在设备运动部件上，都能完成固定，不会因为预设的固定结构和现场安装条件不匹配导致无法使用。链板之间的横向连接杆采用通长螺栓，既承担了铰接轴的作用，也能在两侧链板之间形成稳定的支撑间隔，间隔的宽度可以通过更换不同长度的螺栓来调整，能容纳不同数量、不同外径的线缆，哪怕是临时增加布设的线缆，只要更换更长的连接螺栓就能扩容，不需要更换整套链体。在实际使用中，这种结构的维护成本极低，某一节链板出现磨损或者损坏时，只需要拆下对应位置的连接螺栓，更换单片链板就能完成维修，不需要整根拖链全部替换，对于非标准化的DIY设备、教学实验装置来说，这种可灵活调整、加工便捷的结构，比标准化成品拖链的适配性更强，也能让使用者根据自身的材料储备、加工条件灵活调整制作方案，不用受限于成品拖链的固定尺寸、安装规格。
