带陀螺仪模块的人体工学游戏手柄结构设计

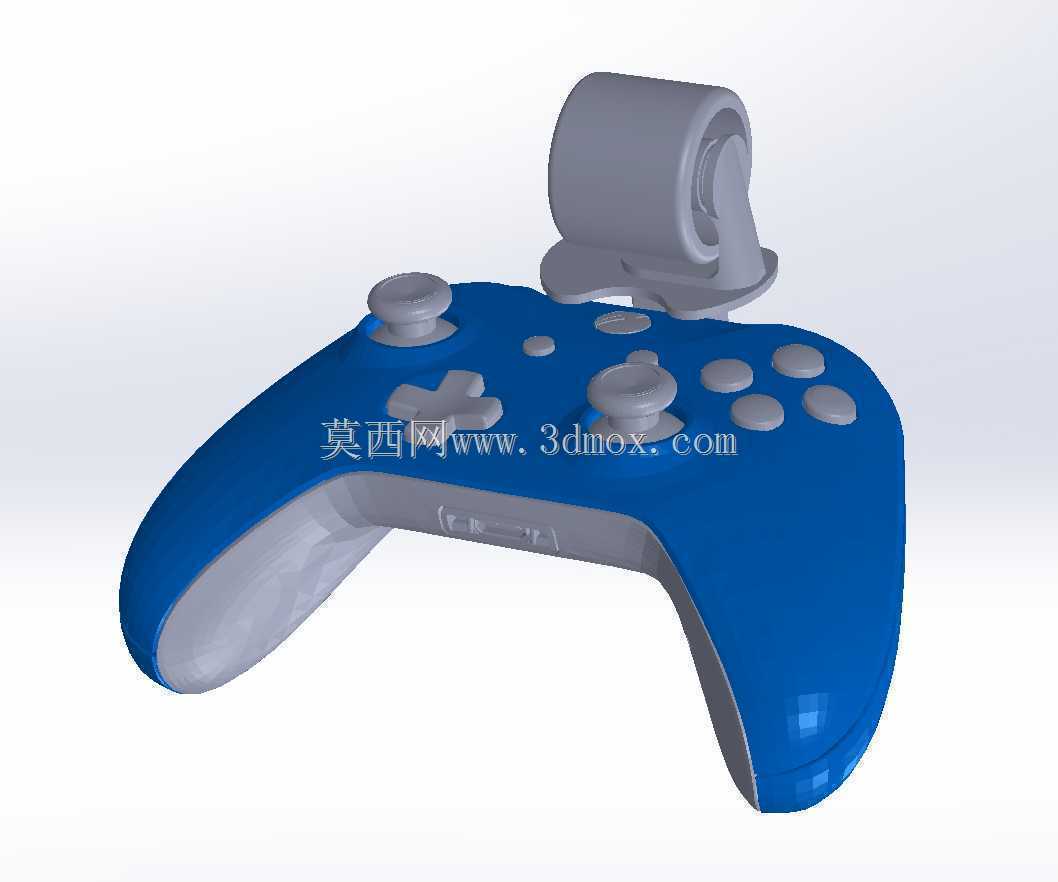

　　这款带陀螺仪模块的手持操控手柄，主要面向体感交互类游戏、虚拟仿真操作场景设计，可适配桌面端模拟驾驶、体感动作识别、工业虚拟装配培训等多类操控需求，相比传统无体感模块的手柄，能捕捉手部空间姿态变化，将倾斜、转动等动作转化为操作指令，拓展了操控维度。从结构设计逻辑来看，整体采用左右对称的弧形握把轮廓，握把区域做了内收的曲面贴合设计，匹配成年用户手掌自然握持时的指根与掌心贴合弧度，长时间握持不易产生局部压痕，握把边缘做了R3以上的圆角过渡，避免棱角硌手。正面操控区域的按键布局遵循常用操作的手指可达范围设计，左侧十字方向键位于左手拇指自然停放位，右侧四颗动作按键呈菱形排布，对应右手拇指的自然活动区间，中间区域设置双摇杆，

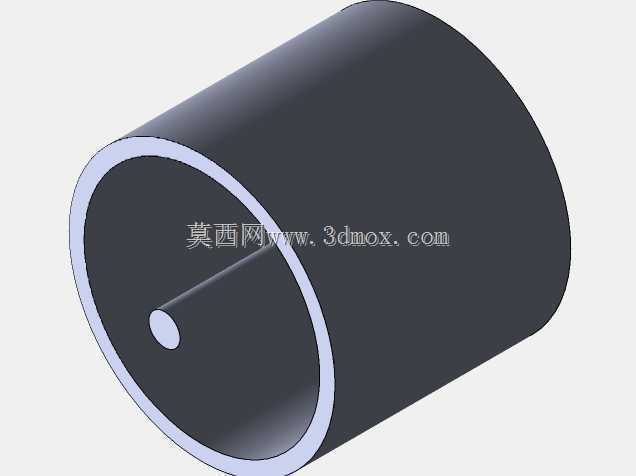

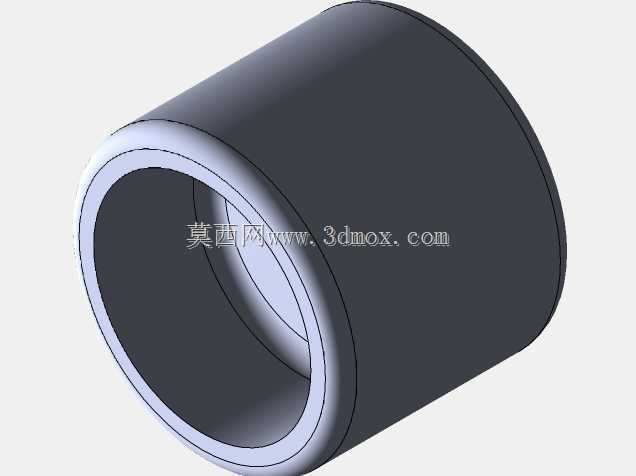

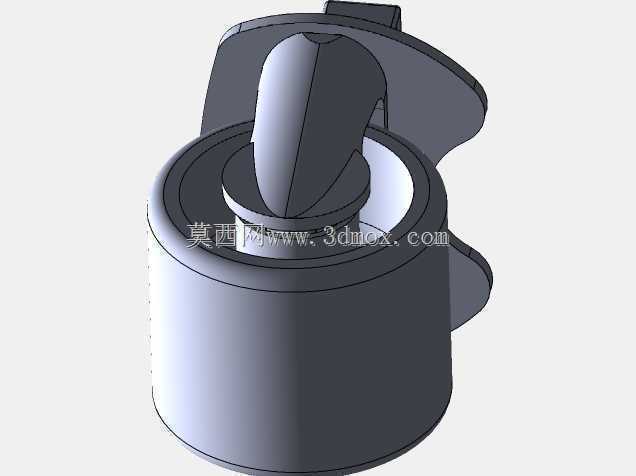

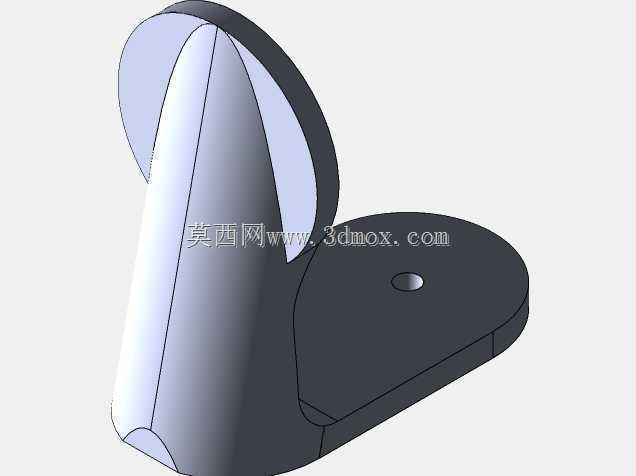

　　摇杆帽做了内凹的防滑曲面，拇指按压时不易打滑，摇杆的摆动行程预留15度倾斜空间，保证操控精度的同时避免结构干涉。顶部搭载的陀螺仪模块采用独立的铰接式支撑结构，模块与手柄主体通过转轴连接，可根据使用需求调整俯仰角度，模块内部预留陀螺仪传感器的安装腔体，腔体周边设计有走线槽，可将传感器连接线沿手柄内部筋位排布至主控板位置，避免走线挤压影响按键触发。从安装边界来看，手柄整体宽度控制在150mm左右，握把处最大厚度为45mm，适配绝大多数成年人的手掌握持尺寸，陀螺仪模块抬起后最高处距离手柄底面110mm，放置于桌面时不会出现重心前倾的问题，模块转轴处设计有限位结构，最大调整角度为60度，避免过度翻转导致内部连接线拉扯断裂。

　　手柄壳体采用上下扣合的装配结构，扣合位设计有均匀分布的卡扣与螺丝柱，装配后合模缝间隙控制在0.1mm以内，内部筋位不仅做了加强结构提升壳体抗摔强度，还对应每个按键的位置设置了导向柱，保证按键按压时无卡滞，按键的触发行程预留1.2mm，触发压力设置在60g左右，匹配日常操作的按压力度反馈。握把内部预留了电池仓与配重块安装位，可根据实际使用需求调整整体配重，让握持时的重心落在掌心区域，提升操控稳定性，陀螺仪模块的壳体与手柄主体采用同色系材质搭配，外观整体性更强，模块表面做了哑光处理，避免光线反射干扰用户视线。
