万克尔旋转式动力输出转子结构设计

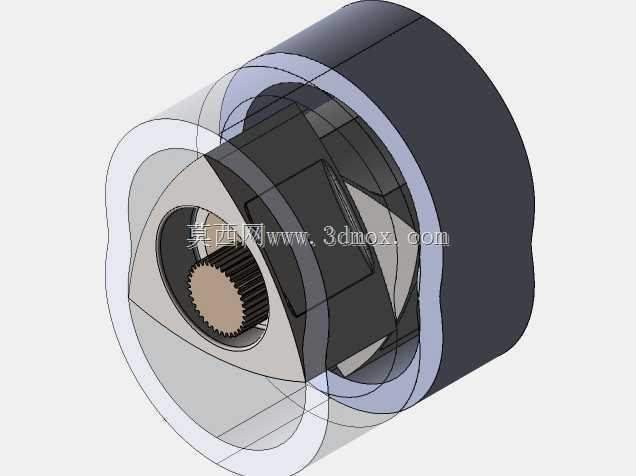

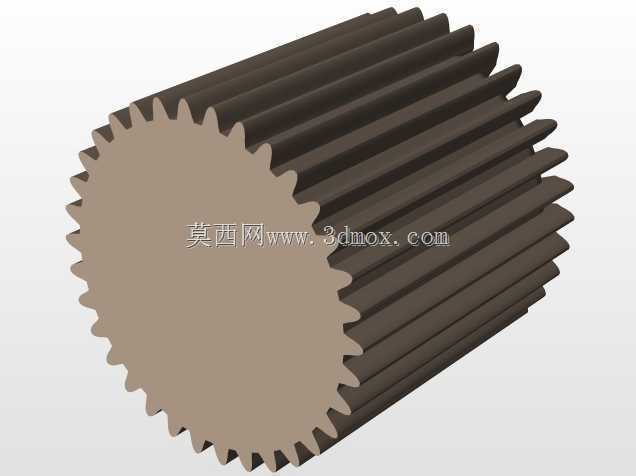

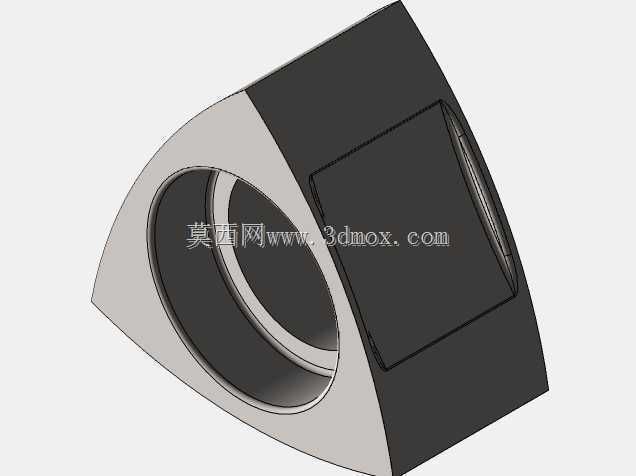

　　在小型特种动力装备、航空模型动力单元、便携辅助发电设备的选型场景中，传统往复式活塞发动机因往复运动件带来的振动问题、结构冗余问题，往往难以适配紧凑安装空间、高功率密度的使用需求，万克尔旋转动力结构的出现，恰好填补了这部分应用场景的空白。这套转子结构的核心设计逻辑，是通过三角形转子在特定型线缸体内的偏心旋转，直接完成进气、压缩、做功、排气的完整工作循环，省去了往复式结构中曲柄连杆机构的往复惯性力抵消环节，整体运转平顺性远优于同排量的活塞式动力结构。从结构设计细节来看，该转子采用三段圆弧包络的三角轮廓设计，转子中心设置内齿圈结构，与缸体端盖上的固定外齿轮形成定传动比啮合，保证转子在偏心轴带动下运转时，三个密封边始终与缸体型面保持贴合，

　　形成三个独立的可变容积工作腔，随着转子的旋转，三个工作腔依次完成循环过程，单转子每旋转一周即可完成三次做功，动力输出的连续性更强。设计过程中重点考虑了安装边界的适配性，整体结构采用同轴嵌套式布局，动力输出轴沿缸体中心轴线布置，端盖与缸体采用止口定位的螺栓连接结构，可直接适配现有小型动力舱的安装接口，无需额外设计复杂的转接固定结构。转子内部设置有减重空腔，既降低了旋转件的整体质量，减少偏心旋转带来的振动载荷，也可作为内部冷却油道的布置空间，配合端盖上的密封槽结构，保证工作腔的气密性，减少工作过程中的燃气泄漏问题。在实际应用中，这类旋转动力结构可直接作为小型无人机的动力单元，相比同功率等级的活塞发动机，整体轴向尺寸缩短近40%，

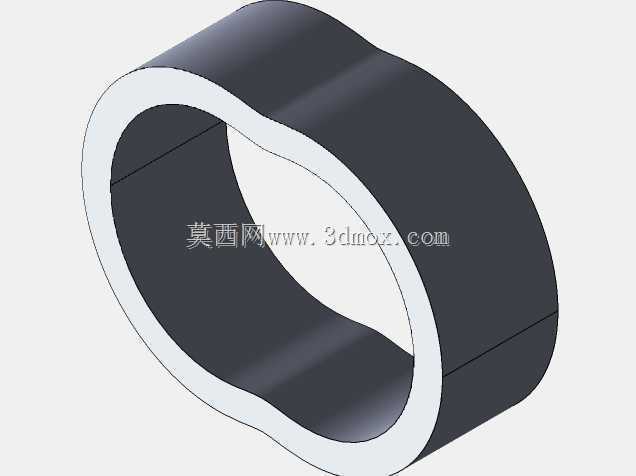

　　运转振动幅值降低60%以上，可大幅降低机载设备的减振设计难度；也可作为便携发电设备的动力源，紧凑的结构可让整套发电单元的整体重量控制在较低水平，适配野外作业、应急供电的便携使用需求。设计时针对转子密封件的磨损问题，在转子三个顶角位置预留了密封片的安装槽位，可采用耐磨耐高温的密封材料，保证长期运转下的密封可靠性，同时偏心轴的支撑位置采用双轴承支撑结构，可承受转子旋转带来的径向偏心载荷，提升动力输出的稳定性。缸体型线采用双弧外旋轮线的等距曲线设计，加工过程中可通过数控铣削一次成型，型面精度容易保证，也便于后期的量产加工与装配调试，整体结构的零件数量比同功率活塞发动机减少近30%，后期维护的拆解与装配难度更低。
