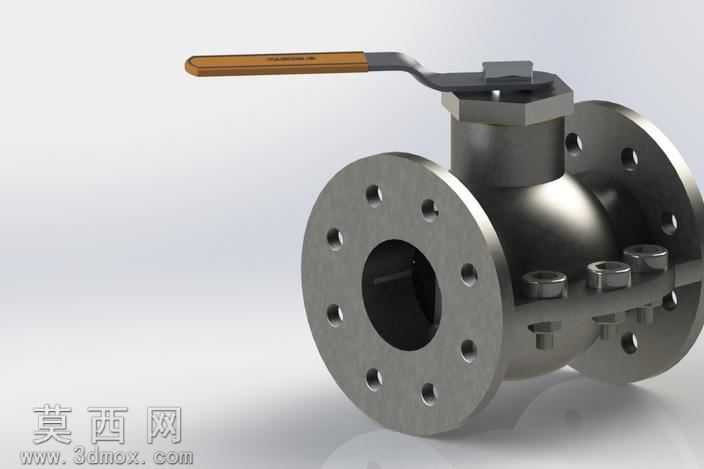

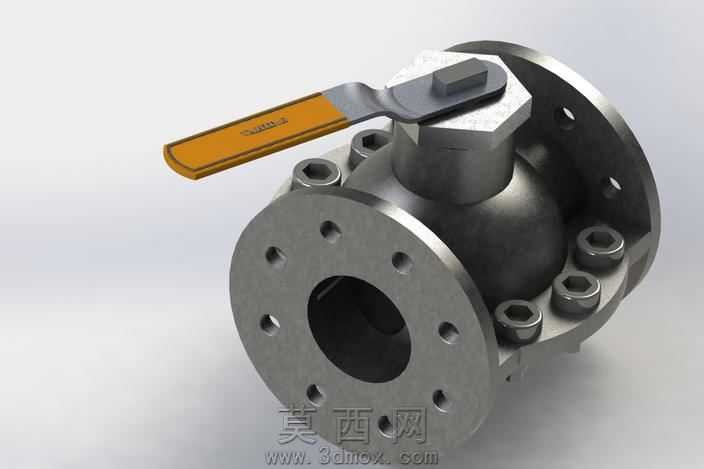

法兰式手动球阀工业结构三维设计

本作品为法兰式手动球阀的三维数字化设计成果，建模阶段严格遵循机械设计规范，先通过草图绘制构建球体、阀体、阀杆、手柄、法兰盘、连接螺栓等核心零件的二维轮廓，再通过拉伸、旋转、切除、阵列等特征操作完成单个零件的实体建模，所有零件的尺寸参数均参考通用工业球阀的标准规格设定，保证各部件间的装配公差符合实际生产要求。装配过程中采用同轴、重合、间隙配合等约束关系，精准还原球阀的实际装配逻辑，可清晰展示阀体内部球体与密封座的配合结构、阀杆与球体的传动连接方式、法兰盘上螺栓孔的圆周阵列布局，以及手柄与阀杆的固定连接结构。渲染阶段针对不同零件赋予对应材质，阀体、法兰、螺栓等金属部件采用哑光不锈钢材质，调整金属粗糙度与反射参数还原工业金属的厚重质感，手柄部分采用工程塑料与金属嵌件的组合材质，区分出塑料握柄的哑光质感与金属连接端的金属光泽，密封件部分采用橡胶材质的半哑光质感，通过不同材质的区分让各部件的结构边界清晰可辨。设计过程中重点考量球阀的操作逻辑与结构合理性，手柄的长度与角度符合手动操作的力矩需求，法兰盘的螺栓孔数量与孔径匹配对应压力等级的管路连接标准，球体的通孔直径与通径规格一致，阀杆的密封结构预留了密封件的安装空间，整体模型既可以作为工业管路设计的配套元件调用，也可用于机械专业的阀门结构教学演示，直观展示法兰球阀的内部构造与工作原理，帮助理解90度旋转启闭的阀门控制逻辑。
