弹簧杠杆式法兰连接安全阀三维结构设计

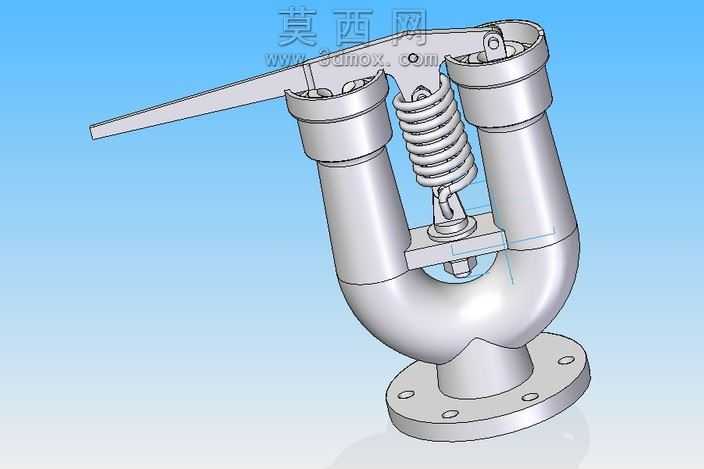

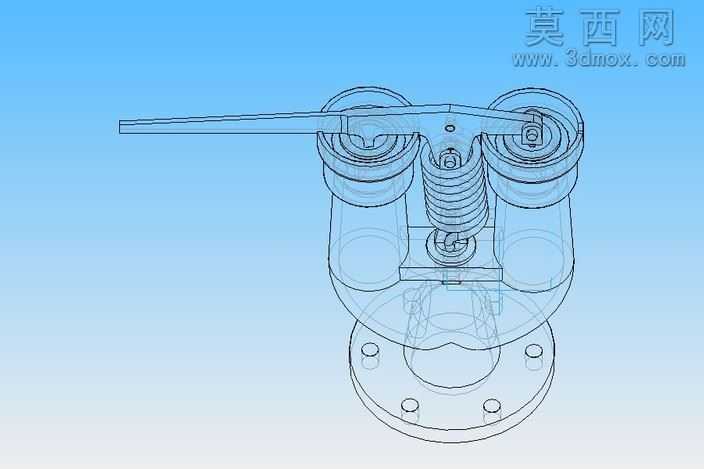

本模型为弹簧杠杆式安全阀的完整三维结构设计，整体采用U型流道搭配底部法兰安装结构，建模过程中严格遵循机械设计规范对各部件进行参数化绘制，首先完成底部法兰盘的特征建模，按照法兰通用标准绘制螺栓孔分布、密封面结构与中心流道轮廓，保证安装接口的通用性与密封性。随后构建U型阀体结构，对阀体的壁厚过渡、流道圆角进行精细化处理，避免应力集中问题，同时保证内部介质流通的顺畅性。上部的杠杆操作机构与弹簧预紧组件为模型核心功能结构，建模时对杠杆的铰接点位、手柄握持段的人体工学弧度进行精准还原，弹簧部分采用螺旋扫描特征完成，严格匹配弹簧的节距、丝径、有效圈数参数，还原弹簧的预紧压缩状态，同时对弹簧上下的定位座、阀芯密封组件、铰接销轴等细小零件进行独立建模，保证各部件之间的装配间隙符合机械装配公差要求。渲染阶段采用金属哑光材质模拟阀体的铸钢质感，对弹簧、销轴等运动部件赋予略亮的金属质感区分不同功能部件，背景采用渐变蓝色突出模型主体结构，通过等轴测视角完整展示模型的外部轮廓与内部装配关系，清晰呈现杠杆、弹簧、阀体三者的联动结构。设计思路上围绕安全阀的泄压功能逻辑，通过杠杆结构放大操作力矩，搭配弹簧提供稳定的预紧密封力，当管路内部压力超过设定阈值时，介质压力推动阀芯克服弹簧力开启泄压，手动扳动杠杆也可实现手动泄压操作，整体结构兼顾自动泄压与手动操作的双重功能，各部件的连接结构均按照实际加工工艺设计，法兰盘、阀体、杠杆等部件均可直接映射到实际加工流程，模型完整还原了安全阀的所有装配部件，各零件之间的装配关系清晰，可用于阀门结构教学、产品方案展示或后续的工程图导出加工参考。
