二位五通电磁气动换向阀三维结构设计

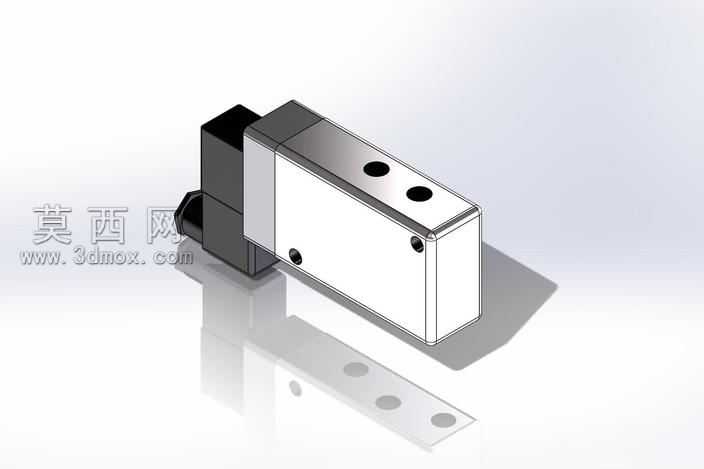

本模型为二位五通电磁气动换向阀，采用SolidWorks进行全参数化三维建模，建模过程严格遵循气动元件行业通用尺寸规范，还原了该类电磁阀的真实结构比例。模型整体分为电磁驱动段、阀体主体、气路接口三个核心部分，建模时先绘制阀体主体的基础拉伸轮廓，对阀体外表面做了细微的圆角过渡处理，还原金属机加工件的边缘工艺特征；电磁驱动段的塑壳结构采用多段拉伸切除组合完成，表面做了哑光磨砂质感的材质区分，阀体主体部分赋予了阳极氧化铝合金的材质属性，调整了金属材质的粗糙度与反射参数，渲染后呈现出工业气动元件常见的哑光银灰质感。结构上还原了阀体顶面两个安装固定孔、侧面两个气路通断孔的位置与尺寸，内部预留了阀芯滑动的腔体空间，可直观展示电磁阀的气路换向逻辑。设计思路围绕气动系统中常用的方向控制元件需求展开，建模时兼顾了外观还原与结构合理性，各部件之间的装配间隙符合实际装配公差要求，既可以作为气动系统设计时的元件选型参考模型，也可用于工业气动教学场景的结构演示，模型细节处理到位，无多余碎面与几何错误，各特征参数可编辑修改，方便使用者根据实际工况调整接口尺寸与安装参数。
