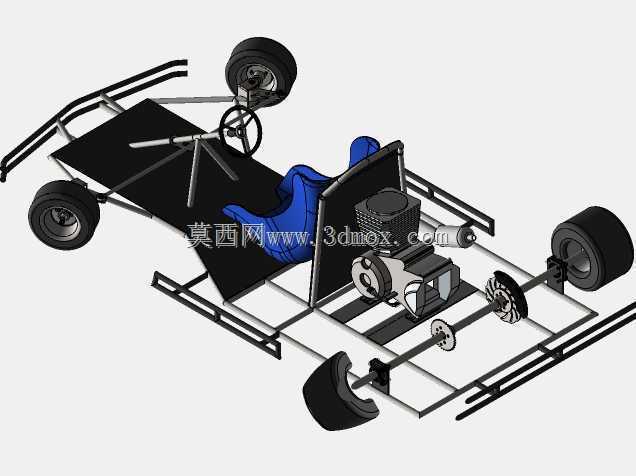

搭载150cc发动机的工业级卡丁车结构设计

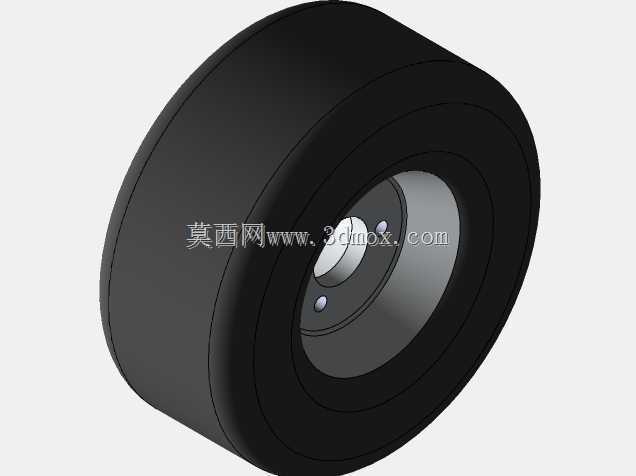

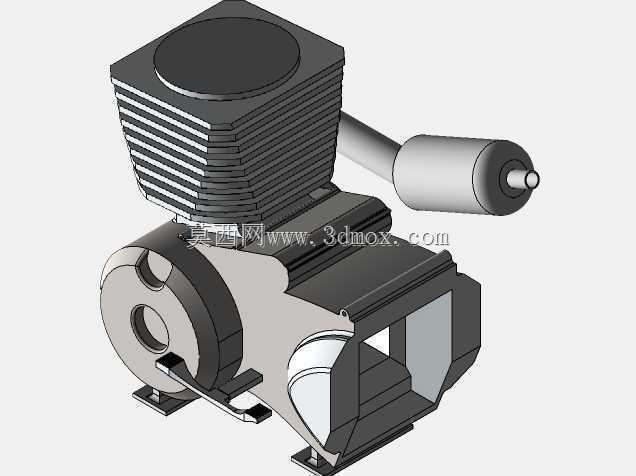

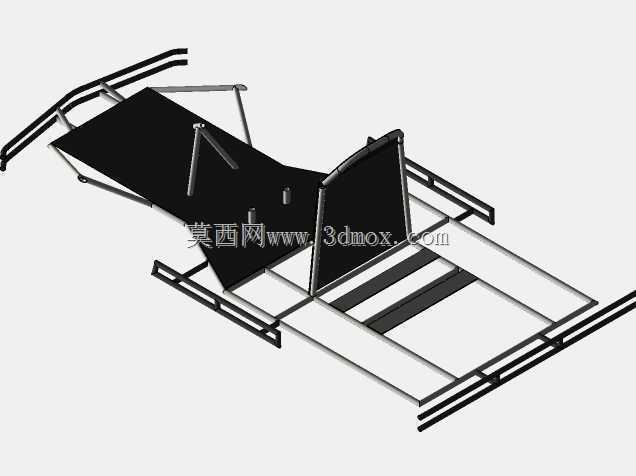

　　这类搭载150cc排量发动机的工业级卡丁车，核心应用场景覆盖户外竞速场地运营、青少年驾驶技能实训、休闲运动场馆配套三大板块，和普通娱乐级低速卡丁车不同，该结构设计完全按照高频次、高强度使用场景做参数匹配，车架采用一体化钢管焊接结构，主受力管选用壁厚3.5mm的高强度合金钢管，在碰撞受力集中的车头、侧围位置额外增加斜向支撑筋，能承受连续过弯时的侧向载荷以及非铺装路面的颠簸冲击，整车轴距控制在1040mm，轮距前窄后宽，前轮距860mm、后轮距920mm，最小离地间隙110mm，既保证高速过弯时的侧倾稳定性，也能适配场地内常见的路肩、缓坡等路面起伏，不会出现底盘剐蹭的问题。动力单元采用卧式单缸150cc风冷发动机，

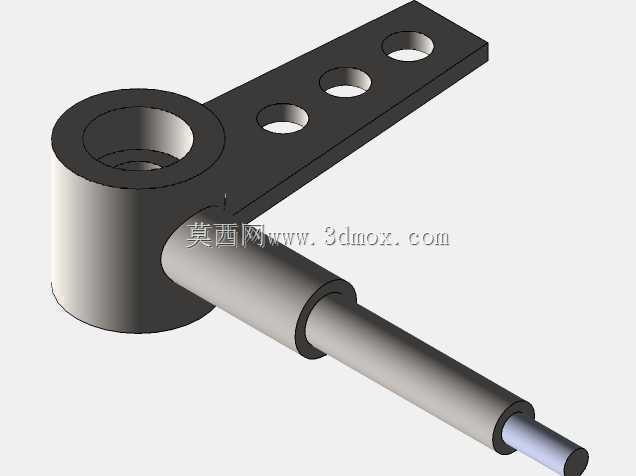

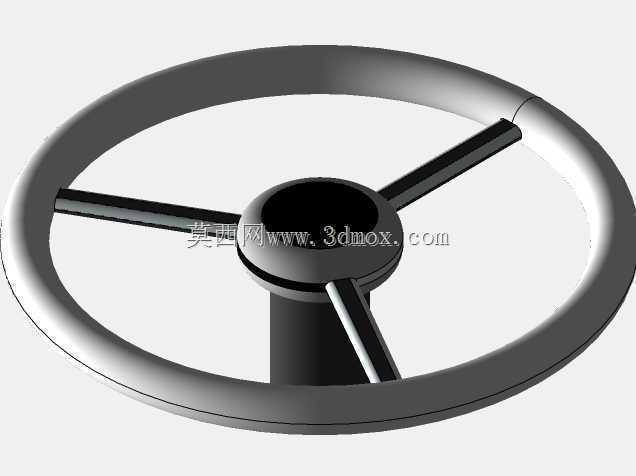

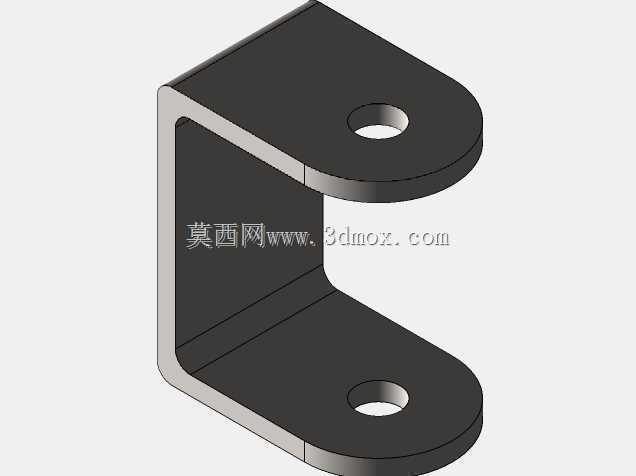

　　安装位置位于驾驶座后方的后轴上方，通过等长传动半轴直接连接后轮差速器，省去了过长的传动链路，动力传递损耗控制在8%以内，发动机安装支架设计了三档可调的固定孔位，可根据场地运营需求适配不同排量的同系列动力单元，安装边界预留了足够的散热风道间隙，发动机表面与周边覆盖件的最小距离保持在35mm以上，避免长时间高负荷运转时热量积聚烫损外观件。转向系统采用齿轮齿条式结构，转向比设定为12:1，方向盘转动总圈数1.8圈，转向立柱设计了15度的倾角可调范围，适配不同身高的驾驶者操作，转向拉杆的球头位置加装了防尘密封套，能适应户外场地的粉尘、泥水飞溅环境，减少日常维护频次。制动系统采用前后双回路液压碟刹，前刹车盘直径180mm配双活塞卡钳，

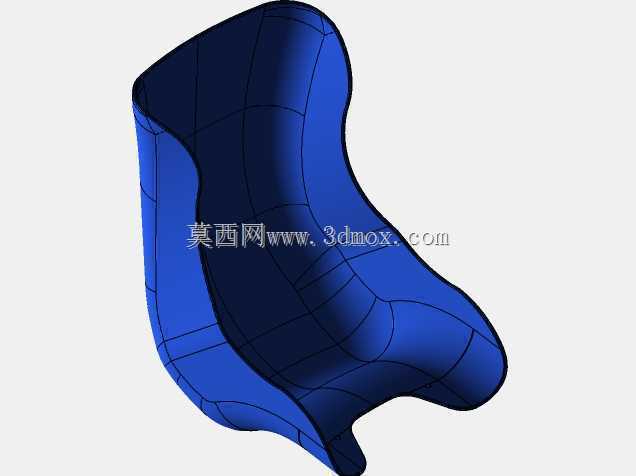

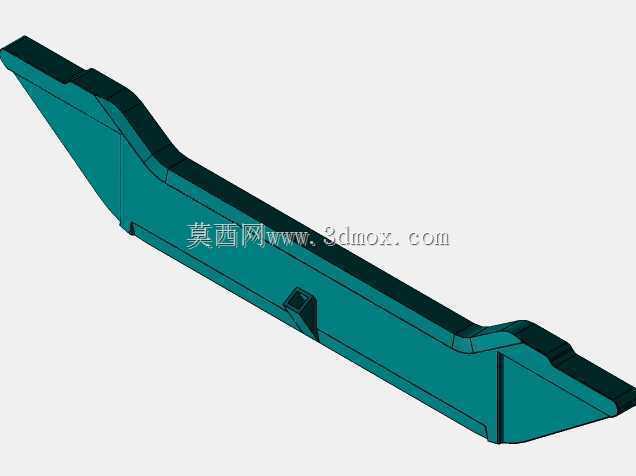

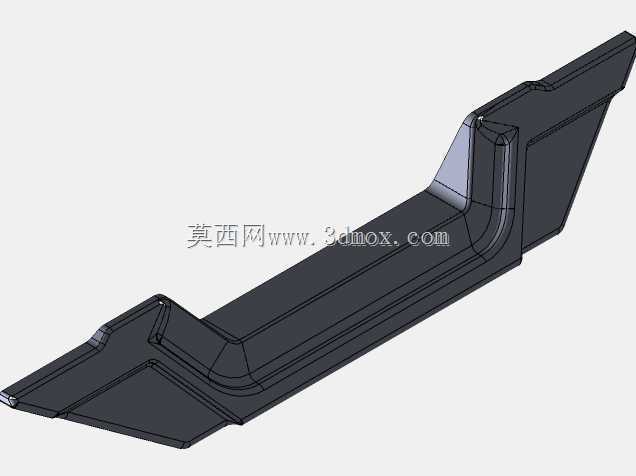

　　后刹车盘直径220mm配单活塞卡钳，制动踏板的力臂比例经过调校，施加300N的踏板力时即可提供足够的制动力，百公里时速制动距离控制在22米以内，满足竞速场景的安全要求。座椅采用一体式桶型结构，安装位置预留了前后80mm的调节行程，座椅固定点的强度经过反复校核，在发生正面碰撞时能承受15kN的冲击载荷不会出现位移，安全带安装点与车架主受力管直接焊接，避免通过薄钣金件连接带来的强度风险。车身覆盖件采用轻量化ABS材质，通过快拆卡扣与车架连接，单块覆盖件的拆卸时间不超过30秒，方便日常运维时快速检查内部管路、线路状态，覆盖件的边缘全部做了R8以上的圆角处理，没有尖锐突出结构，避免驾驶者上下车时被剐蹭。油箱采用高密度聚乙烯材质，容积7.5L，安装位置位于发动机侧方的防倾架内部，与发动机热源之间设置了隔热挡板，满油状态下可支持连续4小时的场地运营使用，油箱加注口的位置设计在车身侧围，无需掀开覆盖件即可完成加油操作，适配场地高频次补能的使用需求。
