带安装法兰的直通连接管件结构

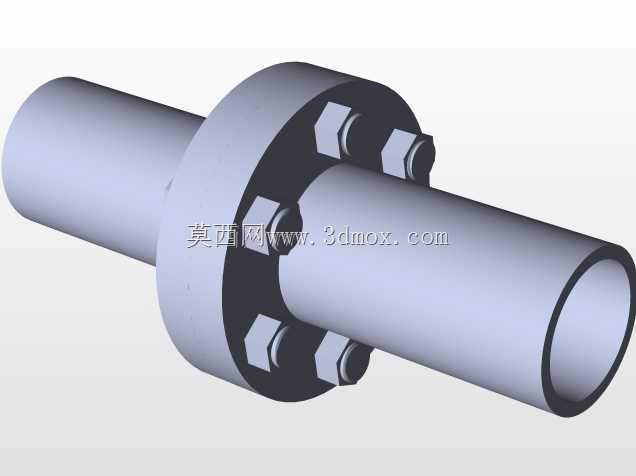

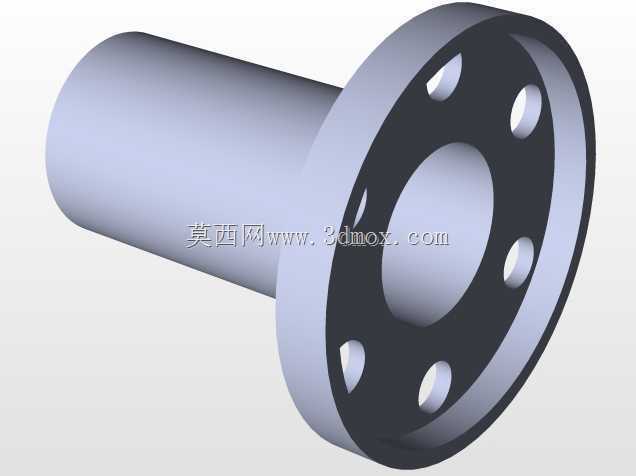

　　这类带法兰结构的直通管件，在液压站油路布设、工业给排水管路、气动系统管线排布场景中十分常见，核心作用是实现不同段管路的刚性对接，同时借助法兰端的均布安装孔完成与阀块、设备腔体、管路端盖的固定连接，避免管路受流体冲击出现松脱移位。从结构设计逻辑来看，管件主体采用等径直筒段设计，内壁做光滑过渡处理，能最大程度降低流体流经时的沿程阻力，减少紊流产生的概率，不管是输送液压油、清水还是低压压缩空气，都能保证介质流动的稳定性。法兰端与直筒段采用一体化过渡结构，衔接位置做了圆角补强处理，避免应力集中导致的受力断裂，法兰端面上均匀分布的六个通孔，是为了匹配标准六角螺栓的安装尺寸，安装时可通过对角拧紧螺栓的方式，保证法兰端面与对接面的平行度，

　　配合密封垫片就能实现可靠的静密封，防止介质泄漏。直筒段的外径尺寸适配常规管路的套接或焊接需求，长度设计预留了足够的安装操作空间，不会因为长度过短导致焊接或套接时操作空间不足，也不会因为长度过长造成管路排布冗余、占用额外设备空间。法兰盘的厚度经过受力校核，能承受管路内额定压力下的轴向推力，不会因为长期受介质压力作用出现法兰变形，导致密封失效。在实际设备装配中，这类管件常被用在液压泵站的出油口与输油管路的衔接位置，或是水处理设备罐体与外部输送管道的对接处，相比螺纹连接的管件，法兰连接的形式拆装更方便，后期维护时不需要转动整段管路，只需拆卸法兰上的固定螺栓就能完成管路分离，检修效率更高。建模过程中，直筒段与法兰的同轴度是核心控制参数，

　　一旦同轴度偏差过大，安装后会出现管路别劲的问题，长期运行会产生额外的振动应力，影响管路整体使用寿命；法兰端面上的安装孔采用圆周阵列方式排布，孔位公差控制在合理范围内，保证现场安装时螺栓能顺利穿入，不会出现孔位错位需要现场扩孔的问题。管件外壁的粗糙度也做了对应设计，非配合面保留合理的加工余量，配合面则满足安装密封的粗糙度要求，兼顾加工成本与使用性能。
