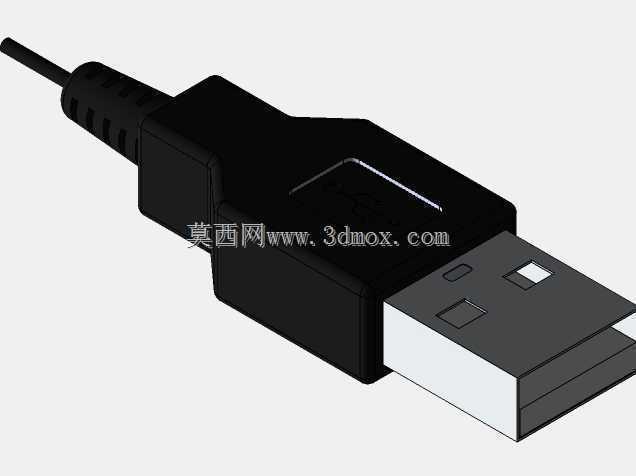

标准USB公头连接插头结构设计

　　日常电子设备的有线数据传输、供电连接场景中，USB公头是应用覆盖最广的连接部件，小到键鼠、U盘等外设，大到工业检测手持终端、外置数据采集模块，都需要通过这类接口完成信号与电力的连通。这款USB公头的建模完全贴合实际量产的结构逻辑，没有做多余的外观修饰，金属插舌部分严格遵循通用USB接口的咬合尺寸，插舌上的两个定位卡扣槽位置对应母座内的弹性卡舌，插入后能提供足够的保持力，避免日常使用中受线缆拉扯出现松脱断连的问题。金属外壳部分做了0.2mm的壁厚处理，边缘预留了冲压成型的圆角，既保证插合时的导向顺滑度，也能避免尖锐边角划伤操作人员或者磨损母座的接触弹片。尾部的线缆护套采用了多段环形防滑槽结构，

　　建模时特意在护套和塑模主体的衔接处做了渐变过渡，这个位置是日常使用中弯折应力最集中的区域，渐变圆弧能分散线缆反复弯折产生的应力，延长内部线芯的疲劳寿命，避免出现线芯折断导致的接触不良。塑模主体的外形做了微弧收边处理，握持插拔时的受力面刚好贴合手指指腹的施力位置，不需要额外加大插拔力就能顺利完成插合动作，主体表面预留的浅槽位置是量产时压印品牌标识的区域，不会额外增加塑件的脱模难度。建模过程中特意核对了插合方向的防呆结构，金属插舌内部的胶芯位置做了不对称设计，反向状态下无法插入母座，从结构上避免用户反插损坏接口触片。尺寸边界上，金属插舌的外露长度、整体塑壳的宽度厚度都完全适配通用的USB接口安装空间，不管是做延长线端接头，

　　还是直接集成在小型设备的外置接口上，都不会和周边的其他接口、结构件产生干涉。内部胶芯的触片排布位置预留了足够的焊接空间，对应四根线芯的焊盘位置做了下沉处理，焊接时焊锡不会溢出到塑壳外部造成短路风险，尾部的线缆进线口做了锥形收口，能和线缆外被紧密贴合，既可以起到一定的防尘作用，也能固定线缆位置，避免拉扯时线芯直接受力。
