带螺旋弹簧的筒式液压减震结构

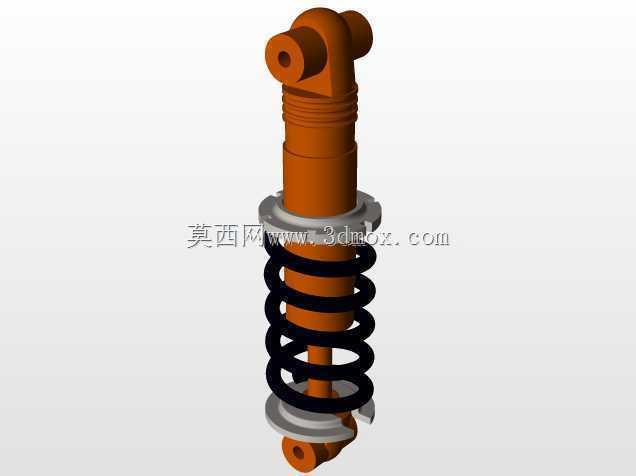

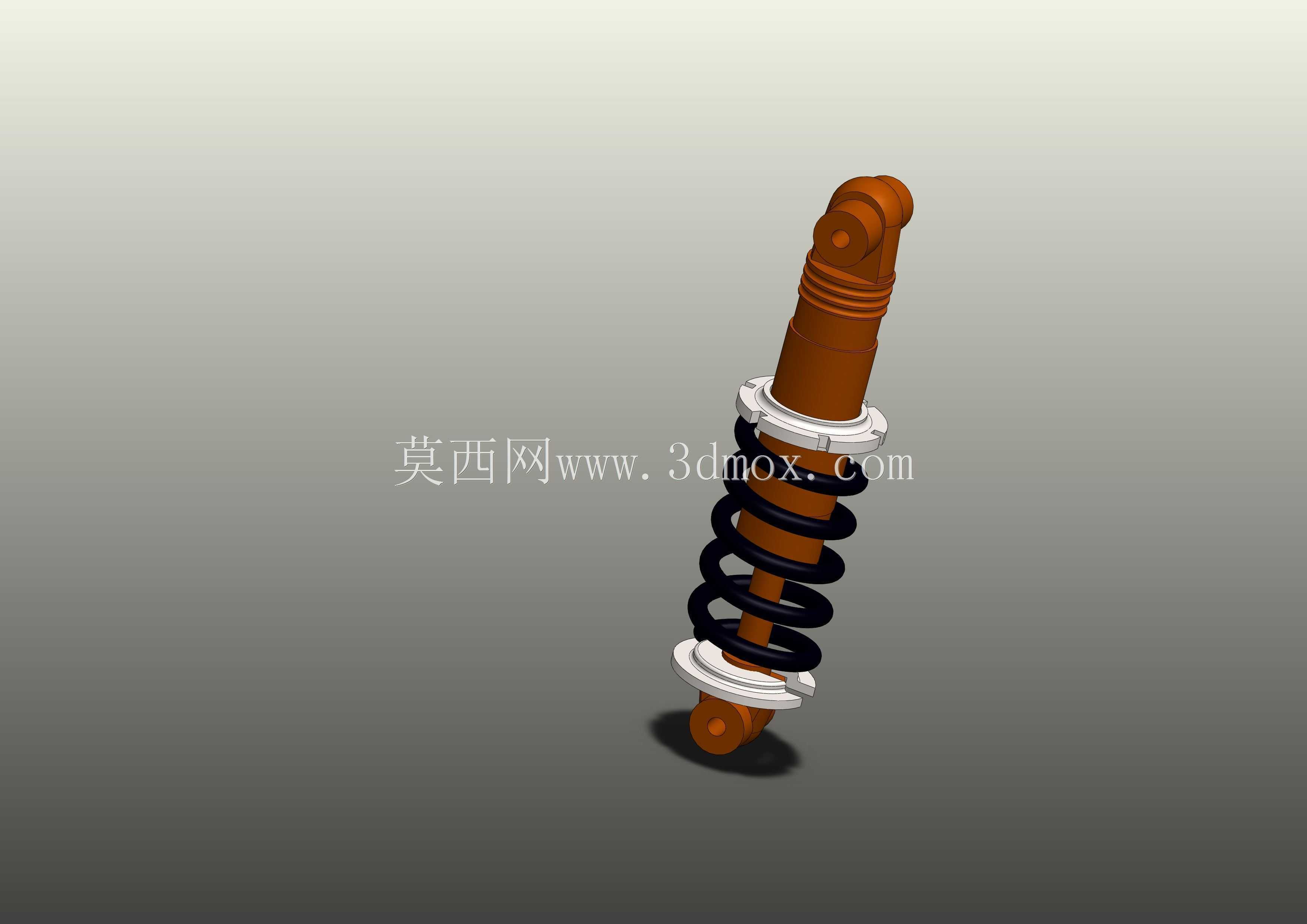

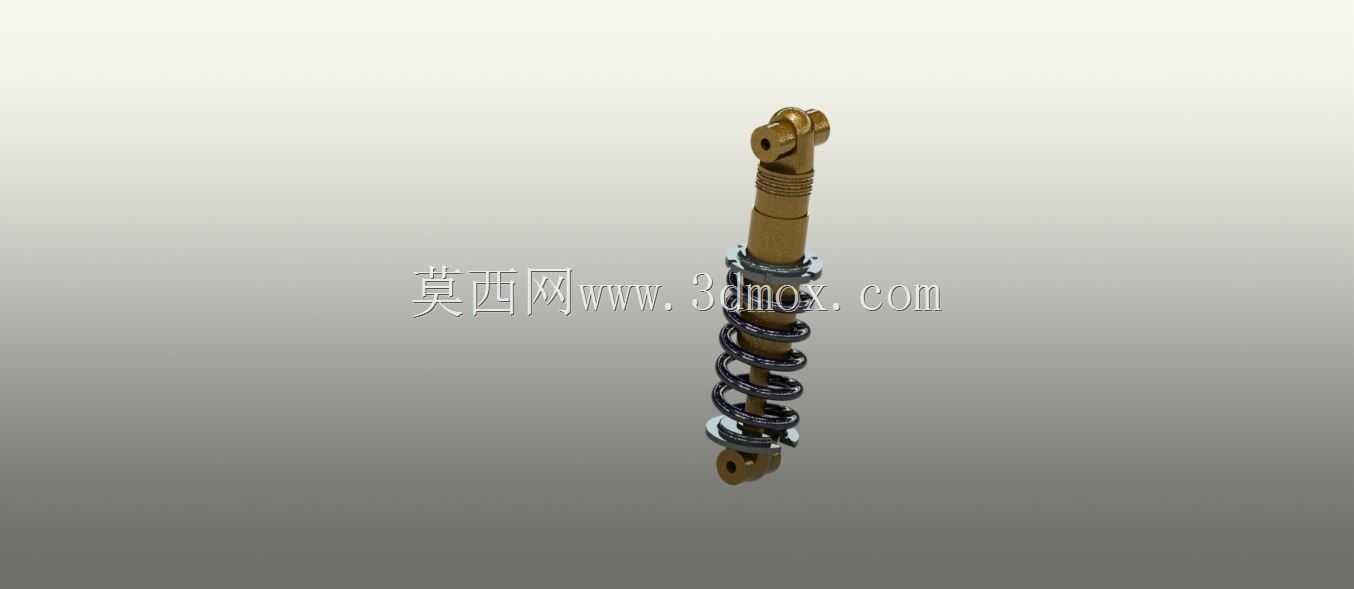

　　这类带螺旋弹簧的筒式减震结构，常见于两轮代步车辆、小型全地形车的行走悬挂系统中，也可适配部分小型工业设备的振动隔离工位，核心作用是吸收路面或设备运行产生的冲击动能，避免刚性冲击传递到车架或设备主体，同时抑制弹簧吸震后往复回弹的余振，提升行驶或设备运行的平稳性。从结构设计逻辑来看，整体采用同轴集成布局，阻尼筒作为核心承载基体贯穿整个结构中心，外部套装的圆柱螺旋弹簧承担主要的竖向承载任务，上下两端的吊耳式安装接头分别对应车架端与行走轮端的连接位，安装时无需额外设计复杂的转接支架，直接通过销轴穿装即可完成固定，适配的安装孔位间距在设计时预留了足够的跳动行程余量，避免极限压缩状态下出现结构硬顶。阻尼筒内部设置有活塞与节流阀系，

　　当受到外部冲击产生相对伸缩动作时，筒内的液压油会通过阀片上的节流孔在不同腔室间流动，利用液体流动的阻尼效应将冲击产生的动能转化为热能耗散掉，和外部弹簧形成功能互补——弹簧负责将瞬间的大冲击载荷缓释为平缓的弹性力，阻尼结构则负责消耗振动能量，避免弹簧持续反复弹跳。设计过程中需要重点匹配弹簧的刚度系数与阻尼阀的节流阻尼特性，弹簧刚度要兼顾承载能力与缓冲效果，刚度过大会导致缓冲效果不足，刚度过小则容易出现打底、支撑不足的问题；阻尼值的调校需要匹配弹簧的固有频率，避免出现阻尼过小拉不住弹簧、阻尼过大导致缓冲发硬的问题。外形上整体为细长杆状同轴结构，最大外径集中在弹簧安装位的中段区域，上下安装接头的外径小于弹簧外径，在布置安装空间时，

　　只需要预留出中段弹簧外径对应的圆周空间，以及上下吊耳的销轴穿装空间即可，不需要额外预留过大的侧向避让空间，结构紧凑度较高。上端接头采用带铰接孔的叉耳结构，下端采用单吊耳结构，这种上下差异化的接头设计可以适配不同车型的安装位结构，同时铰接结构可以允许工作过程中出现小角度的摆动，避免减震器在悬挂跳动过程中受到侧向弯矩，延长密封件与内部结构的使用寿命。弹簧上下两端都设置有弹簧座，下端弹簧座与阻尼筒外筒固定，上端弹簧座与阻尼筒的活塞杆端配合，弹簧座上设置有定位凸台，避免弹簧在压缩回弹过程中出现径向窜动，同时弹簧座与弹簧接触的位置预留有缓冲垫安装位，极限压缩时可以避免弹簧与金属座直接刚性碰撞。
