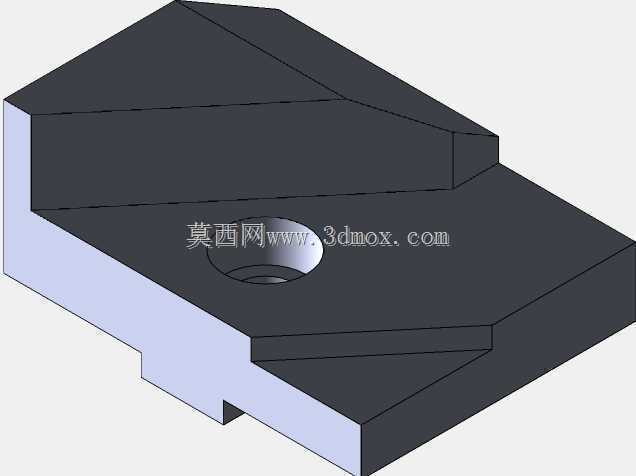

带安装槽沉孔斜切式机床定位块

　　这类带单侧安装导向槽的块状零件，多应用在普通卧式铣床、小型数控雕铣机的工作台辅具定位场景中，也可作为非标自动化线体侧边的硬质挡停支撑件使用，核心作用是为待加工工件或者线体载具提供刚性的定位基准，抵消加工或者载具停靠过程中产生的侧向切削力、冲击载荷，避免工件移位影响加工精度或者载具偏移导致工位对位偏差。零件主体采用方块式基体设计，底部开设的通槽是核心安装结构，槽宽尺寸与机床工作台常用的T型槽凸台宽度做匹配设计，安装时可直接将槽体对准工作台T型槽的凸沿滑入，不需要额外加工转接板，能快速调整在工作台面上的安装位置，适配不同尺寸工件的装夹定位需求。零件上表面加工的沉孔为安装锁紧孔，孔的沉头深度可完全容纳内六角螺栓的头部，

　　锁紧后螺栓头不会突出零件上表面，避免工件放置时与螺栓头发生干涉，保证工件与支撑面完全贴合，消除装夹间隙。零件上部的斜切面并非工艺减重结构，而是为了避让加工过程中刀具的走刀路径，在立式铣刀加工工件侧边时，斜切结构可留出足够的刀具让刀空间，避免刀具下行过程中撞到定位块本体，减少不必要的换刀或者零件避让调整时间。零件的侧边做了直角精加工处理，定位面的平面度、相邻面的垂直度均按照机床辅具的常规精度要求设计，作为定位基准使用时，可直接将工件基准面贴紧该直角边，配合工作台面上的压板即可完成快速装夹，不需要反复打表找正定位块的位置。从安装边界来看，零件的整体厚度控制在常规机床T型槽的安装允许高度范围内，不会因为零件过高导致刀具加工行程不足，

　　底部槽的深度经过匹配设计，滑入T型槽后零件底面与工作台面完全贴合，锁紧后不会出现翘曲、晃动的情况，在承受较大侧向载荷时也能保持足够的支撑刚性，适合小批量零件加工时的快速定位装夹使用，也可作为线体上的固定挡块，限制载具的横向移动位置。
