管材与异型材挤压成型工装结构

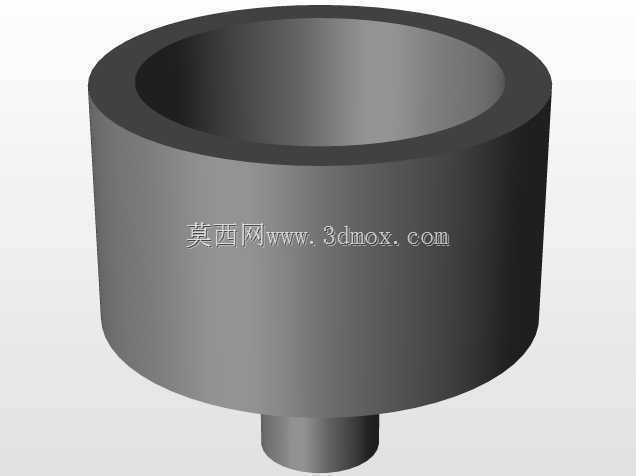

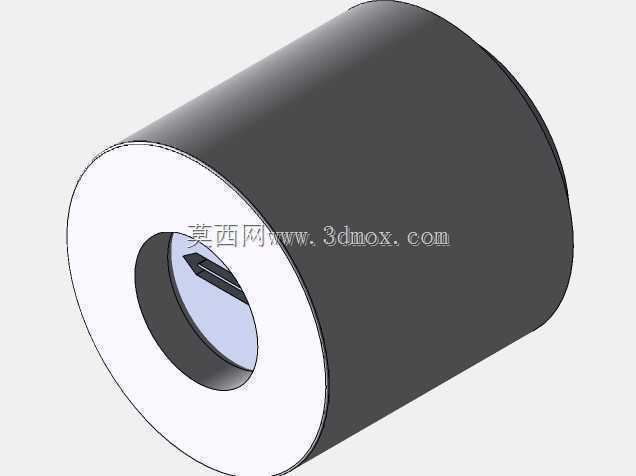

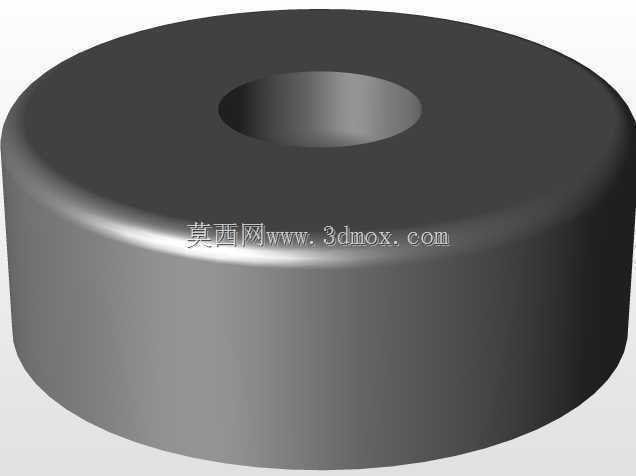

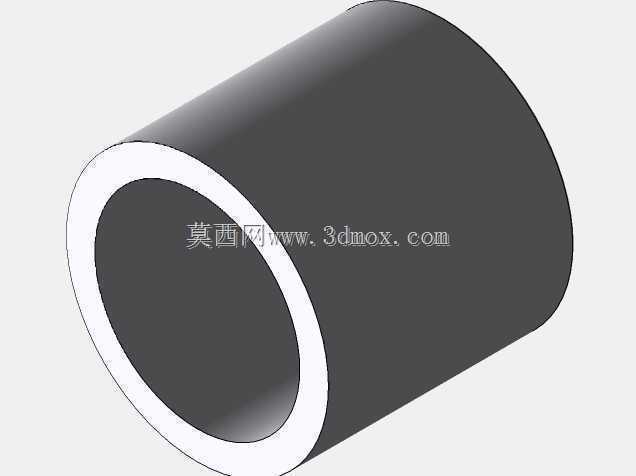

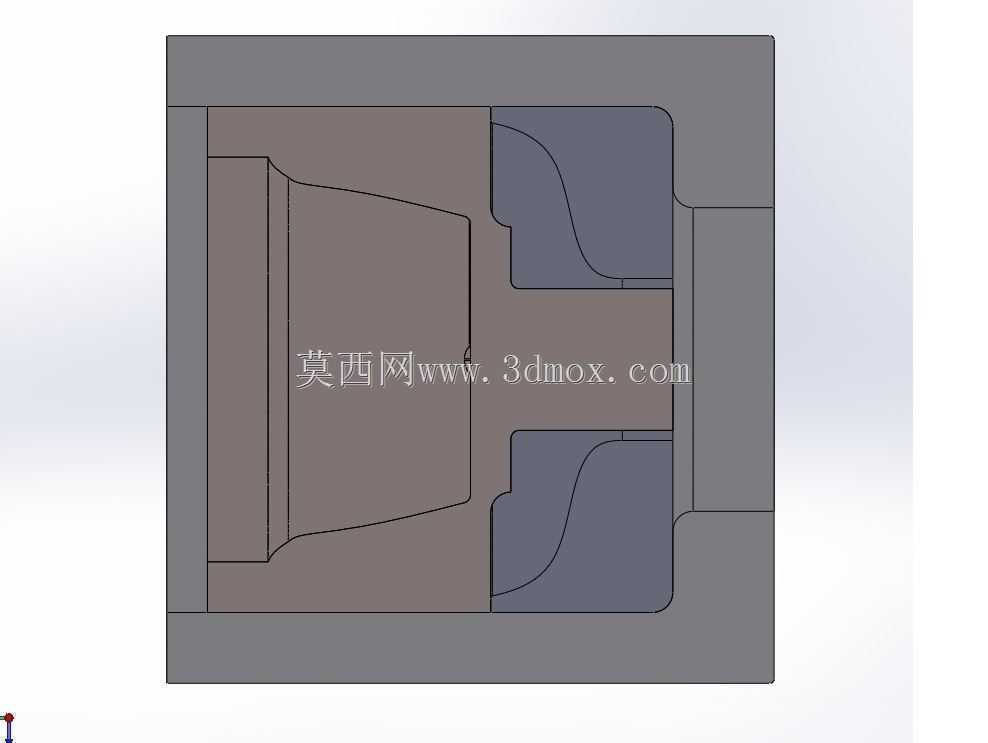

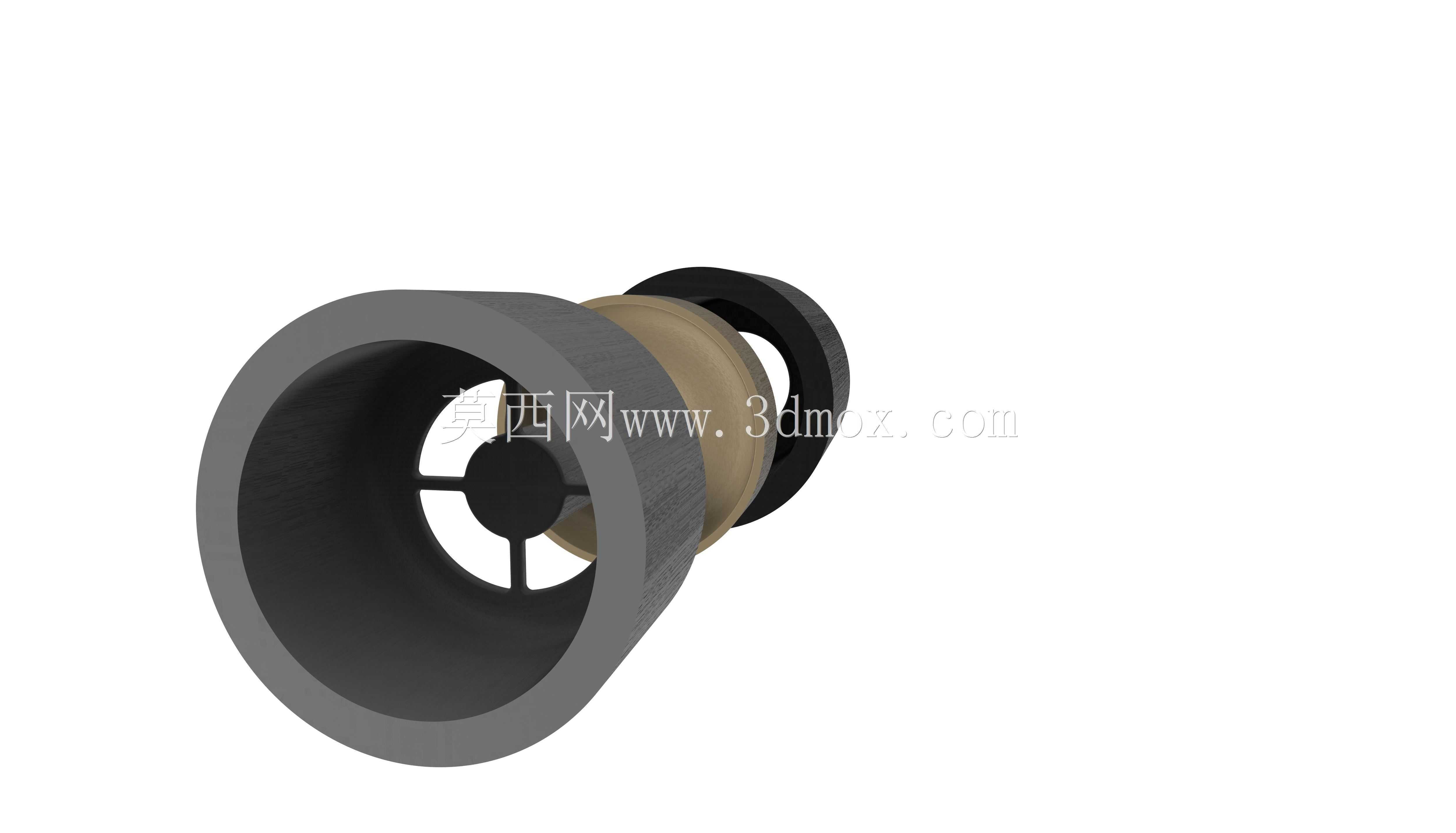

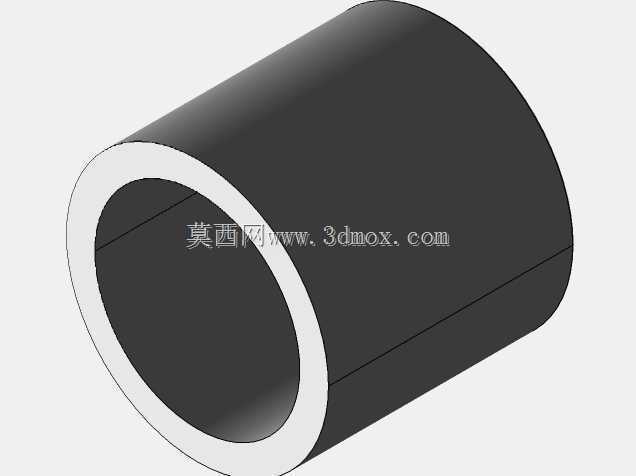

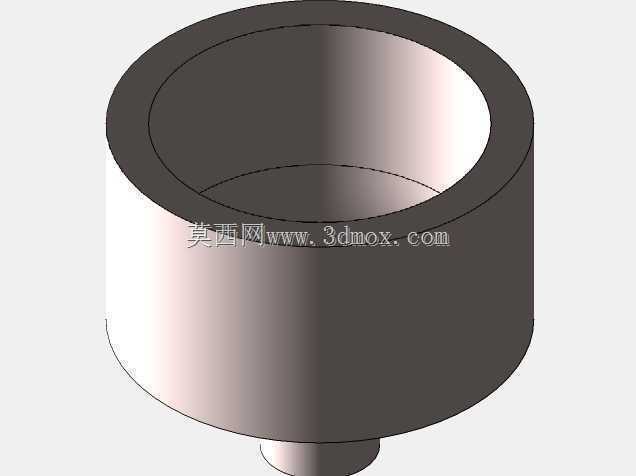

　　在铝型材及金属管材加工产线中，挤压成型环节是决定截面精度、生产效率的核心工序，这套挤压结构的设计，覆盖了圆管与随机截面铝型材两类典型挤出场景，可直接用于教学场景下的成型原理演示，也能为中小批量型材生产的工装设计提供参考。从实际应用场景来看，圆管挤出结构适配常规给排水铝管、电气穿线铝管的连续生产需求，异型材挤出结构可对接门窗铝型材、设备框架铝型材的定制化加工场景，两类结构共用模座安装基准，换型时仅需更换模芯与出料口镶件，能大幅缩短产线换模调试周期。设计过程中优先考虑了金属流道的顺滑过渡，进料端采用大锥角引流结构，避免铝坯在进料拐角处形成滞流区导致的型材内部组织不均，模腔工作带长度根据不同截面的出料阻力做了差异化匹配，

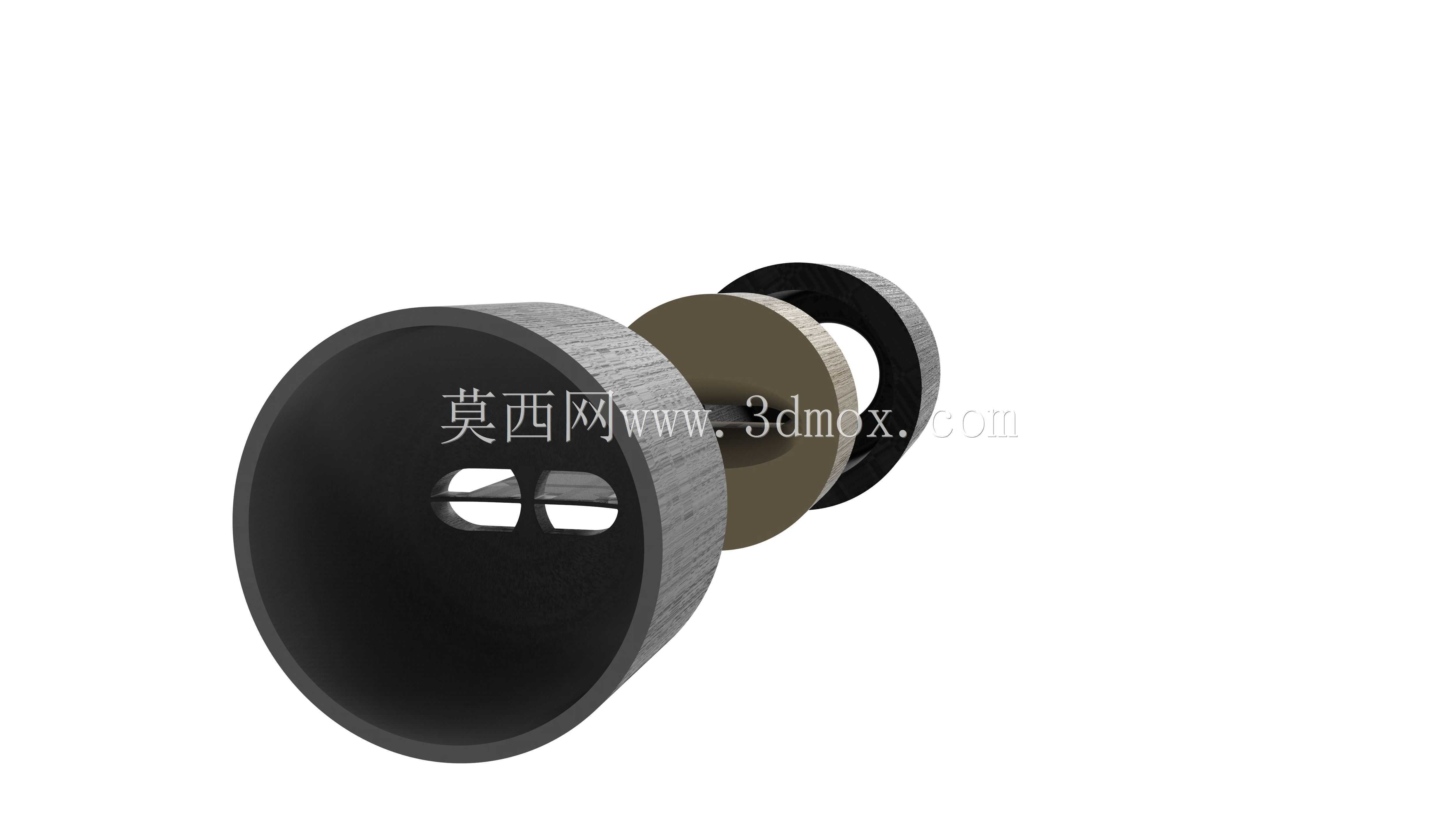

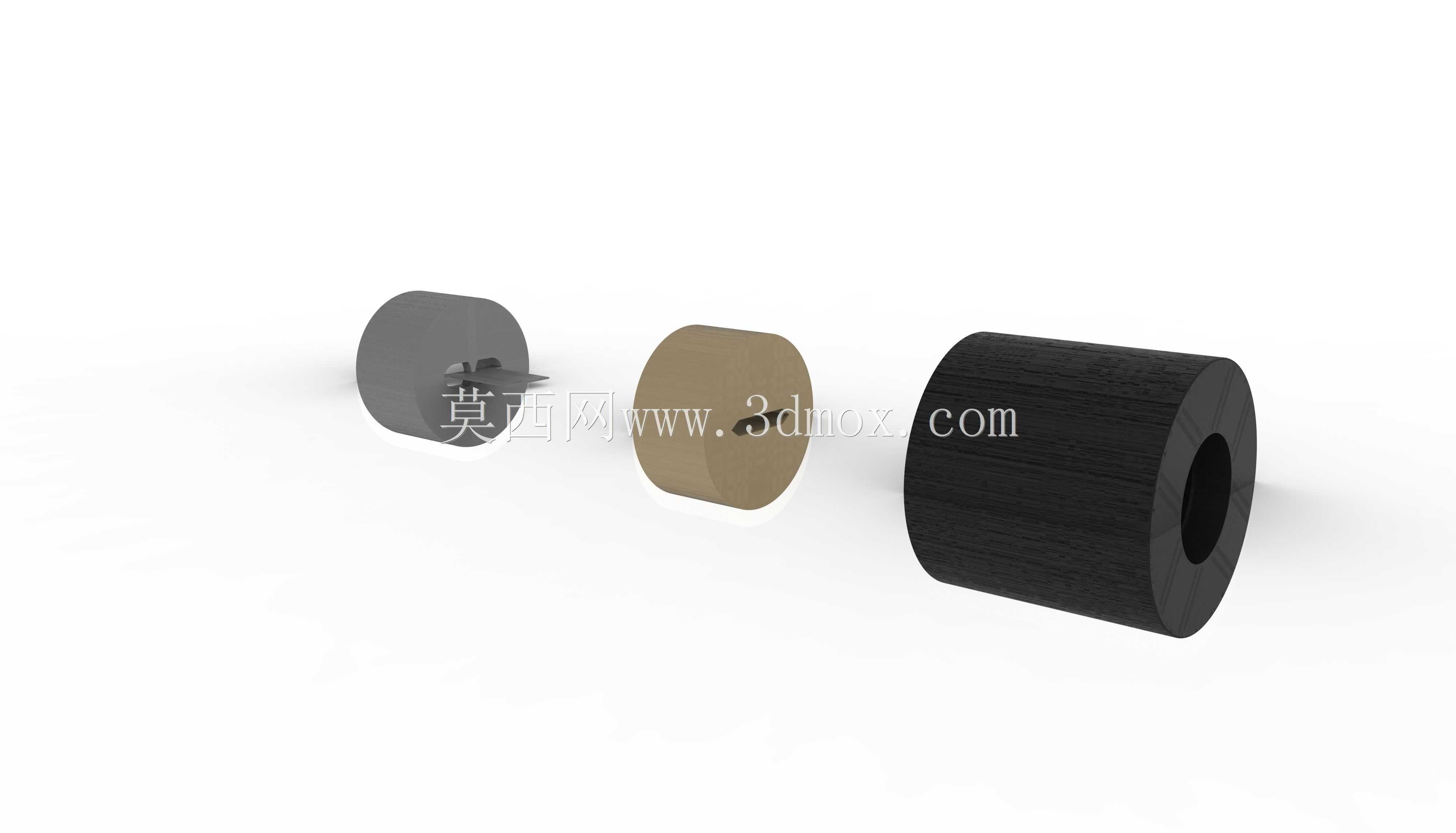

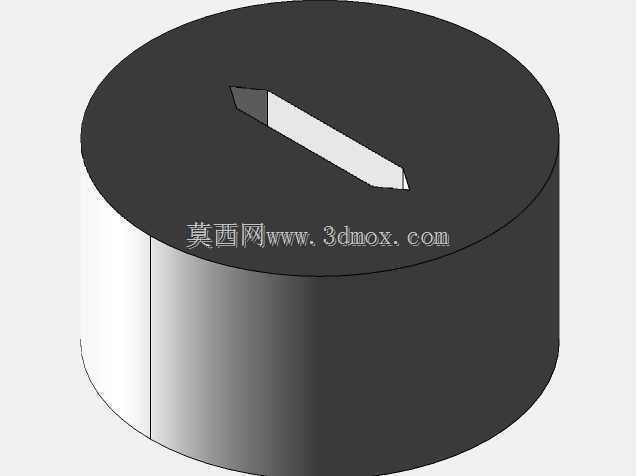

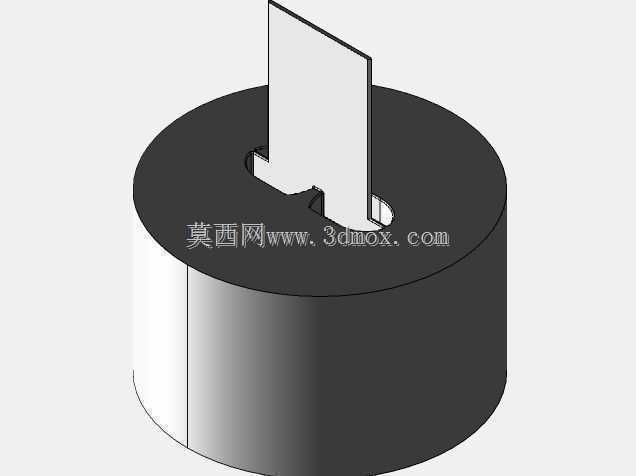

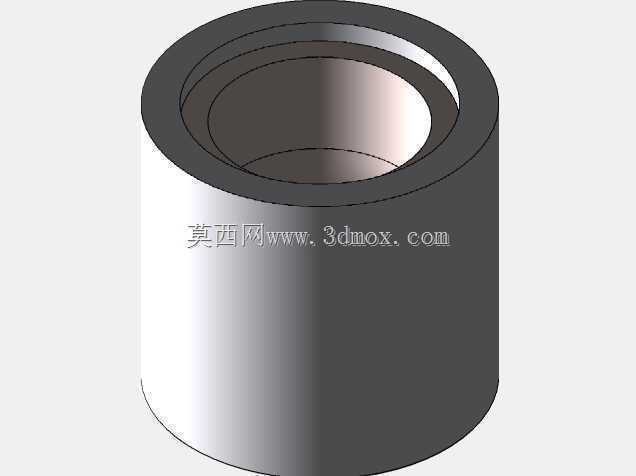

　　圆管截面周向出料阻力均匀，工作带长度保持一致即可保证出料速度同步，而异型材截面存在壁厚差、拐角结构，对应位置的工作带长度做了梯度调整，厚壁位置工作带适当加长增加出料阻力，薄壁位置缩短工作带减小阻力，避免挤出后型材出现扭拧、弯曲变形。安装边界上，整套模具的模座外径适配常规300吨卧式挤压机的安装法兰尺寸，进料口对接标准直径的铝坯料筒，出料端预留了足够的牵引机构安装空间，模体上设置的定位销孔与挤压机工作台的定位基准完全匹配，安装时无需额外做适配加工。结构细节上，模芯与模套采用分体式装配设计，磨损后可单独更换易损件，降低工装维护成本，流道表面做了抛光处理，减小金属流动时的摩擦阻力，同时避免粘铝导致的型材表面划痕。

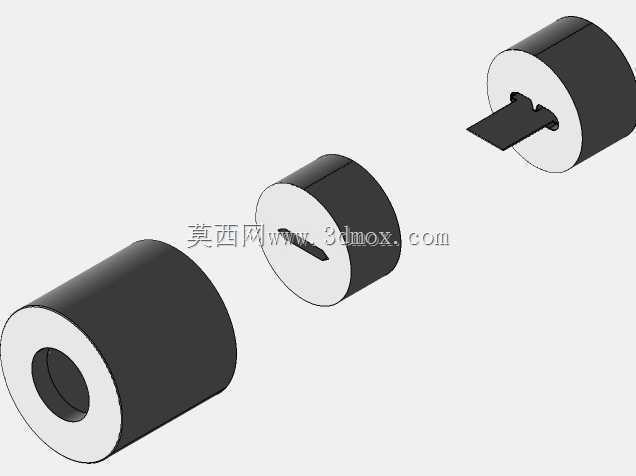

　　这套结构在设计时还考虑了教学演示的直观性，各部件的装配关系清晰，可直接拆解展示挤压模的工作原理，帮助初学者理解挤出成型中阻力平衡、流道设计的核心逻辑，也能为工程人员做同类型模具设计时提供结构参考，规避常见的出料不均、模具寿命短等设计问题。
