齿轮齿条转向支架压铸模具结构设计

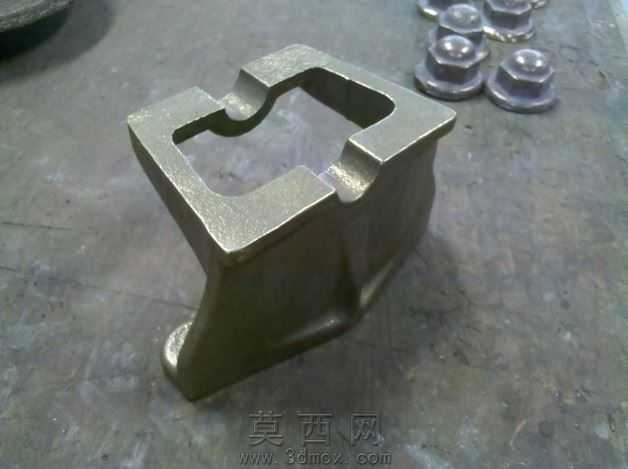

本作品为齿轮齿条转向系统配套的支架类压铸模具三维设计，建模过程依托三维参数化设计软件完成，全程遵循压铸成型工艺的设计规范，针对支架类零件的结构特性完成全流程建模工作。建模初期先梳理目标支架的功能需求：该支架作为齿轮齿条转向结构的限位支撑部件，需要具备足够的结构强度、精准的装配限位尺寸，同时适配压铸量产的成型要求，因此先对零件的拔模角度、壁厚均匀性、圆角过渡等工艺特征进行前置校验，避免后续建模出现结构冲突。建模阶段采用自顶向下的设计思路，先构建支架的主体轮廓：上部为带异形限位卡槽的框型结构，卡槽的轮廓完全匹配转向齿条的运动限位轨迹，两侧的凸起定位台用于装配时的快速对位，下部为带弧形过渡的支撑脚，用于和安装基座贴合固定，所有棱边均按照压铸工艺要求设置了适配的圆角，避免应力集中同时减少压铸时的冲模风险。完成零件主体建模后，针对压铸模具的结构进行配套设计，分型面设置在零件轮廓的最大投影面处，确保开模时零件能够顺利脱模，浇注系统的流道走向匹配金属液的填充路径，避免出现冷隔、气孔等压铸缺陷，同时预留了顶杆的布置位置，确保顶出时零件受力均匀不会产生变形。材质渲染阶段，针对模具的成型零件部分赋予合金模具钢材质，模拟真实模具的金属磨砂质感，针对目标支架压铸件赋予镀锌钝化后的金属色泽，还原零件量产之后的真实外观效果，渲染时调整了光照角度，清晰展现卡槽内部的轮廓细节、支撑脚的过渡曲面以及各装配面的平整度。整个模型的结构设计完全贴合实际生产需求，所有尺寸参数均经过干涉校验，既保证了支架的结构功能满足齿轮齿条转向结构的装配要求，也确保模具结构符合压铸生产的工艺规范，可直接用于工艺评审、量产模具开发的参考依据，也可作为压铸模具设计、转向系统零部件设计的教学参考案例。
