黄铜合页式平开合页铰链结构设计

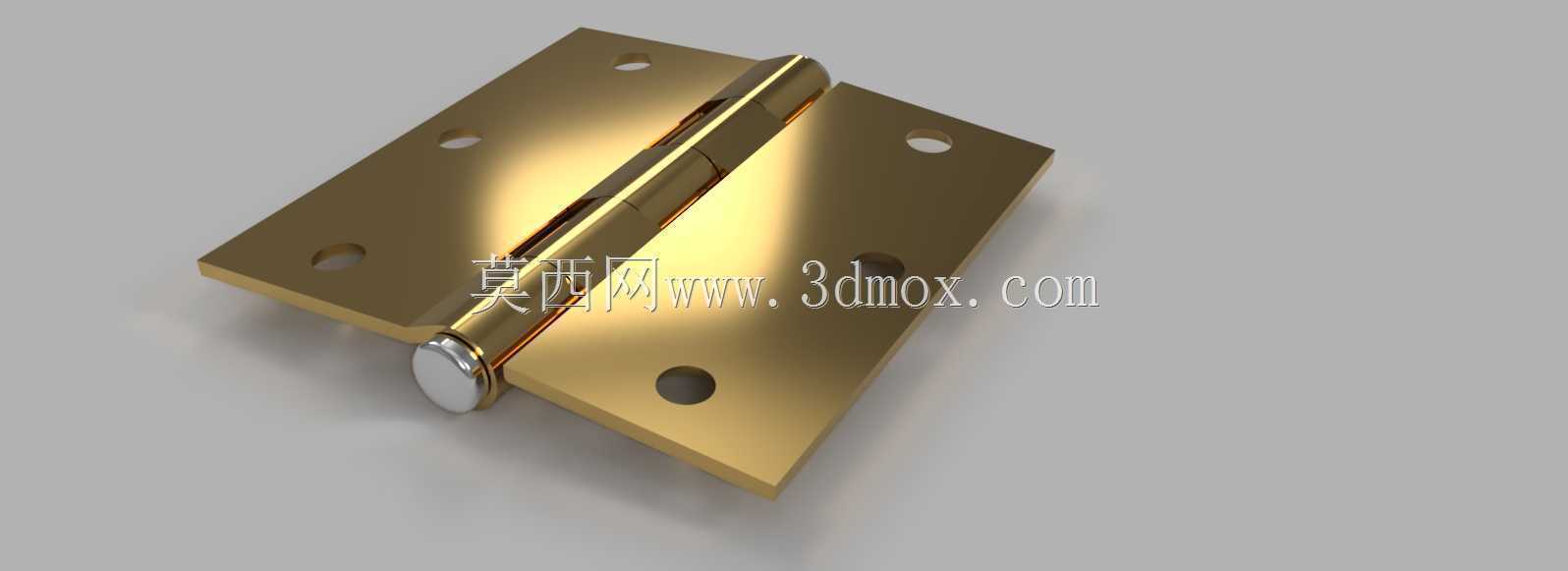

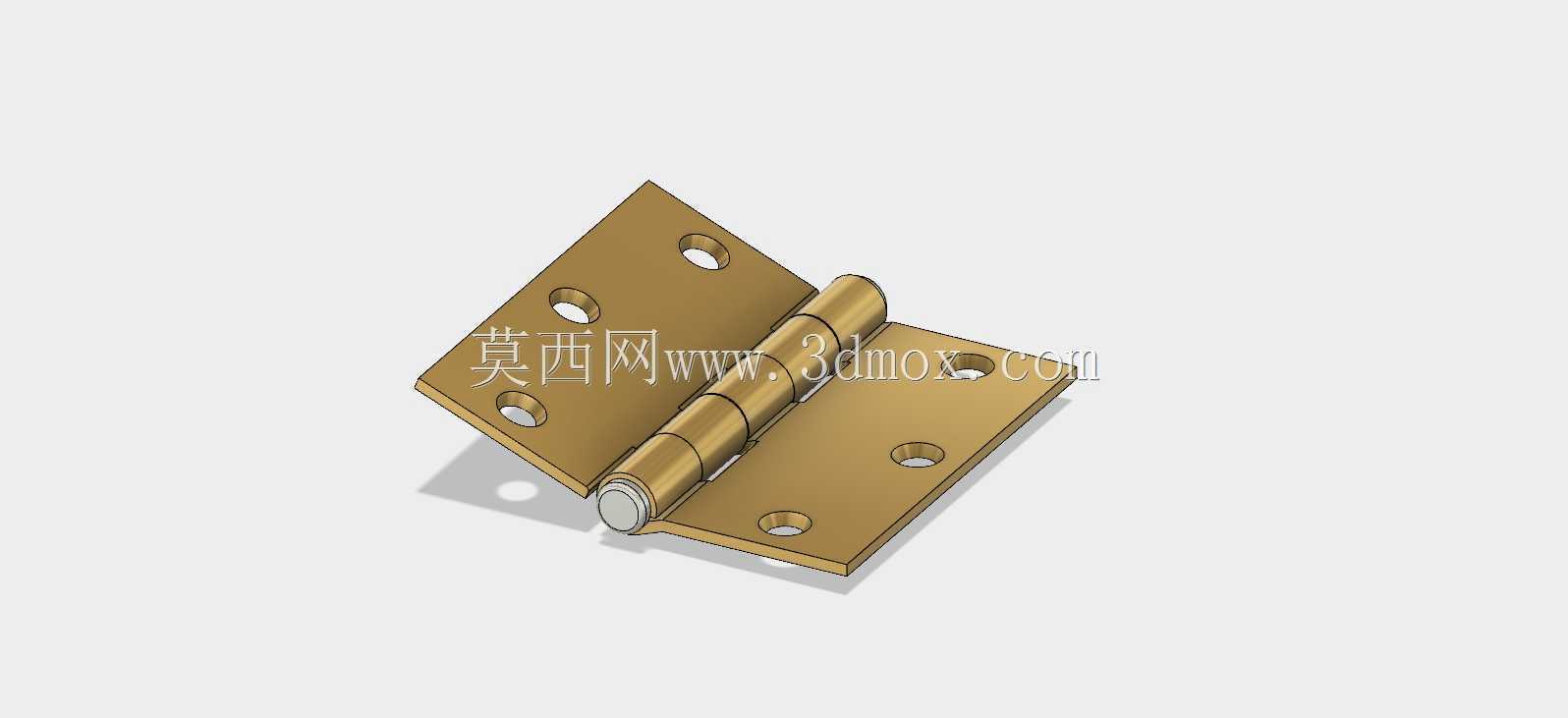

　　日常设备维护与结构设计工作中，这类平开合页铰链是最常接触的基础连接件之一，它的核心作用是实现两个固定构件之间的定轴转动，在各类箱柜、室内门、小型设备检修门、装饰隔断等场景中都有广泛应用。从结构设计逻辑来看，这款合页采用双页片配中间卷制销轴筒的经典结构，两个页片分别通过沉头孔与待连接的两个构件固定，中间的销轴贯穿卷制筒身，实现0到180度范围内的顺畅转动，转动过程无多余自由度，能保证开合动作的稳定性，不会出现页片偏移、晃动的问题。

　　设计过程中首先要考虑安装边界的适配性，这款合页的两个页片采用对称式孔位布局，每页片设置三个沉头安装孔，孔位沿页片长度方向均匀排布，安装时可根据实际门板或侧板的厚度选择适配长度的沉头螺丝，保证螺丝拧紧后头部完全沉入页片沉孔内，不会突出页片表面干涉开合动作。页片边缘做了小圆角钝化处理，既避免安装过程中划伤操作人员，也能减少开合时与相邻构件的剐蹭，卷制筒身的同轴度是设计的核心控制点，建模时需要保证多段卷筒的轴线完全重合，销轴与筒身之间预留合理的配合间隙，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致合页安装后门扇出现下垂、错位的问题。

　　从实际使用场景出发，这类铜质合页的抗锈蚀能力优于普通铁质合页，适合在湿度稍高的室内环境使用，比如卫浴柜、阳台储物柜的门扇连接，不需要额外做表面防锈处理就能保证较长的使用寿命。设计时页片的厚度经过合理匹配，既保证足够的结构强度，承受常规门扇的重量不会出现页片弯折变形，也不会因为厚度过大导致合页闭合后两个连接件之间的缝隙过宽，影响外观的平整性。销轴的两端做了翻边铆接处理，装配完成后销轴不会从筒身中滑出，不需要额外加装定位卡簧，减少了装配的零件数量，提升了整体结构的可靠性。

　　在三维建模过程中，需要重点关注沉头孔的锥度参数与常用沉头螺丝的尺寸匹配，卷筒的内孔直径与销轴直径采用间隙配合的公差带，页片与卷筒的连接位置做了小圆角过渡，避免应力集中导致长期开合过程中页片从卷筒位置断裂。实际选型时，需要根据待连接构件的重量、开合频率选择对应厚度的合页，这款合页的尺寸适配常规厚度的室内木门、金属柜门板，安装时需要保证两个页片的安装面完全贴合构件表面，固定螺丝要均匀拧紧，避免页片安装倾斜导致开合阻力过大，长期使用出现异常磨损。
