四旋翼无人飞行器承载机架结构设计

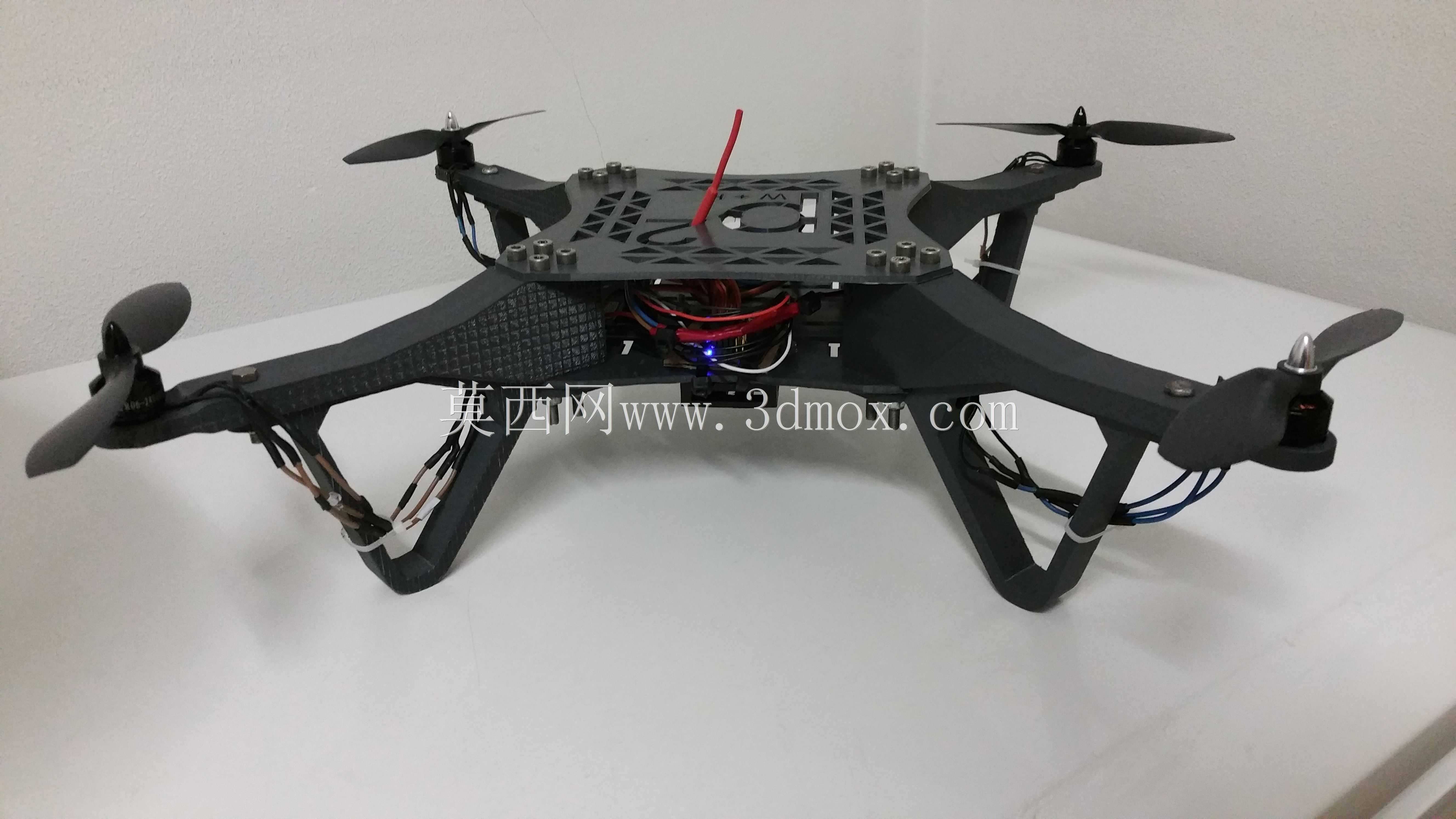

这款四旋翼无人机机架是面向低空航拍、校园科创实践、小型载荷运输场景打造的核心承载结构，整体采用轻量化高强度设计思路，兼顾飞行稳定性与改装拓展空间，能够适配多数消费级飞控、动力套装与图传设备的安装需求。机架整体采用对称式X型布局，对角电机轴间距为55cm，整机高度为12.5cm，这个尺寸边界既保证了大尺寸桨叶的安装余量，避免桨叶转动时与机架主体、挂载设备发生干涉，又能控制整机飞行时的风阻，在室内外小范围飞行场景下具备灵活的机动能力。机身上板采用镂空网格结构设计，在保证结构刚性的前提下尽可能削减了不必要的机身重量，同时预留了标准化的飞控安装孔位、电调走线槽与设备固定位，能够兼容主流的开源飞控与商用飞控模块安装，用户可以根据自身需求加装GPS模块、图传天线、航拍云台或者小型任务载荷。机臂采用一体化成型结构，表面做了防滑纹理处理，既提升了机臂的抗扭抗弯性能，在飞行过程中承受电机高速转动带来的震动时不会出现结构形变，保证动力输出的同轴度，又能在发生轻微碰撞时吸收部分冲击力，降低机臂断裂的风险。起落架采用倾斜式支撑结构，与机臂连接位置做了加强处理，能够在降落时有效缓冲地面冲击力，同时抬高了机身与地面的距离，为底部挂载的云台、传感器等设备留出充足的安装空间，避免起降过程中设备与地面发生剐蹭。机架内部预留了充足的走线空间，电源线、信号线可以沿着机臂内部的走线槽规整布置，既避免了线材外露被桨叶缠绕的风险，又能让整机外观更加整洁，降低飞行过程中线材带来的额外风阻。这款机架的结构设计充分考虑了DIY用户的改装需求，各个安装孔位均采用通用标准尺寸，用户无需额外打孔改装即可快速完成整机组装，既适合科创项目中的快速原型验证，也能满足日常休闲飞行、航拍创作的使用需求，对称式的结构布局也让整机的重心调试更加简单，新手用户也能快速完成飞行动态的校准，获得稳定的飞行体验。
