双锂聚合物电池固定安装支架结构

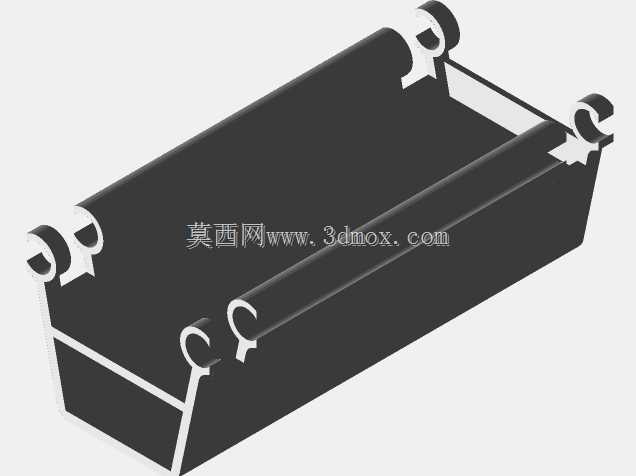

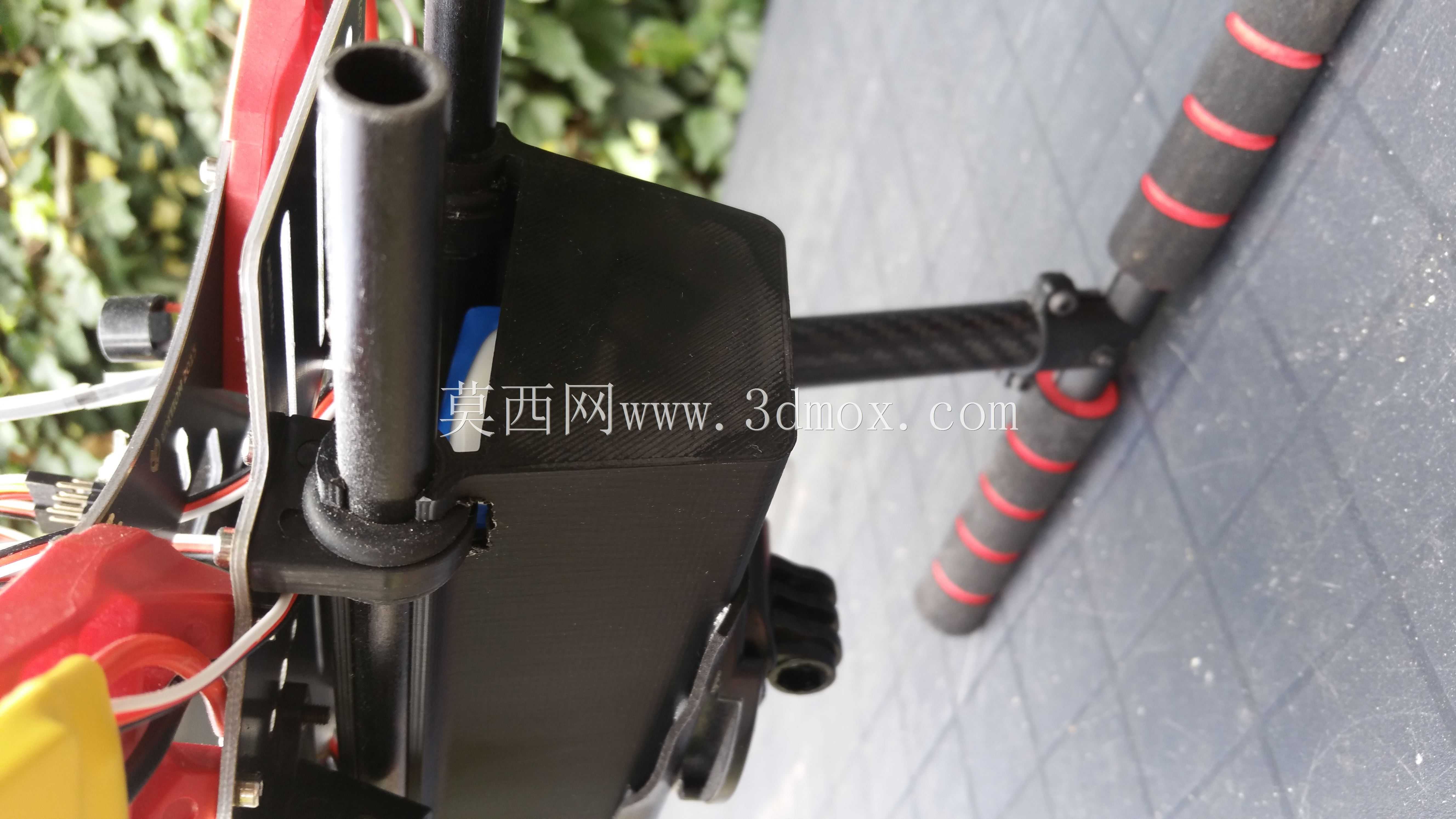

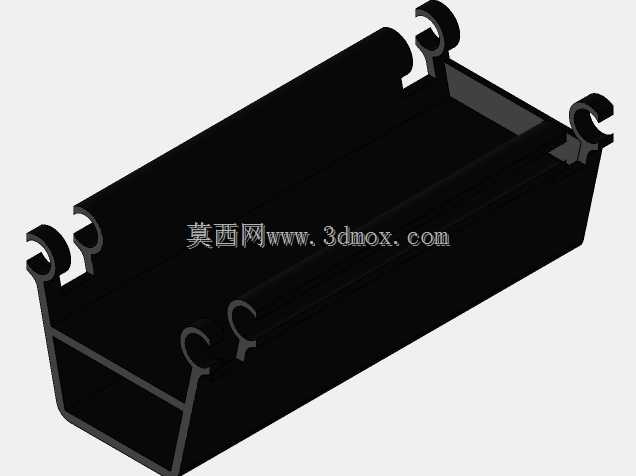

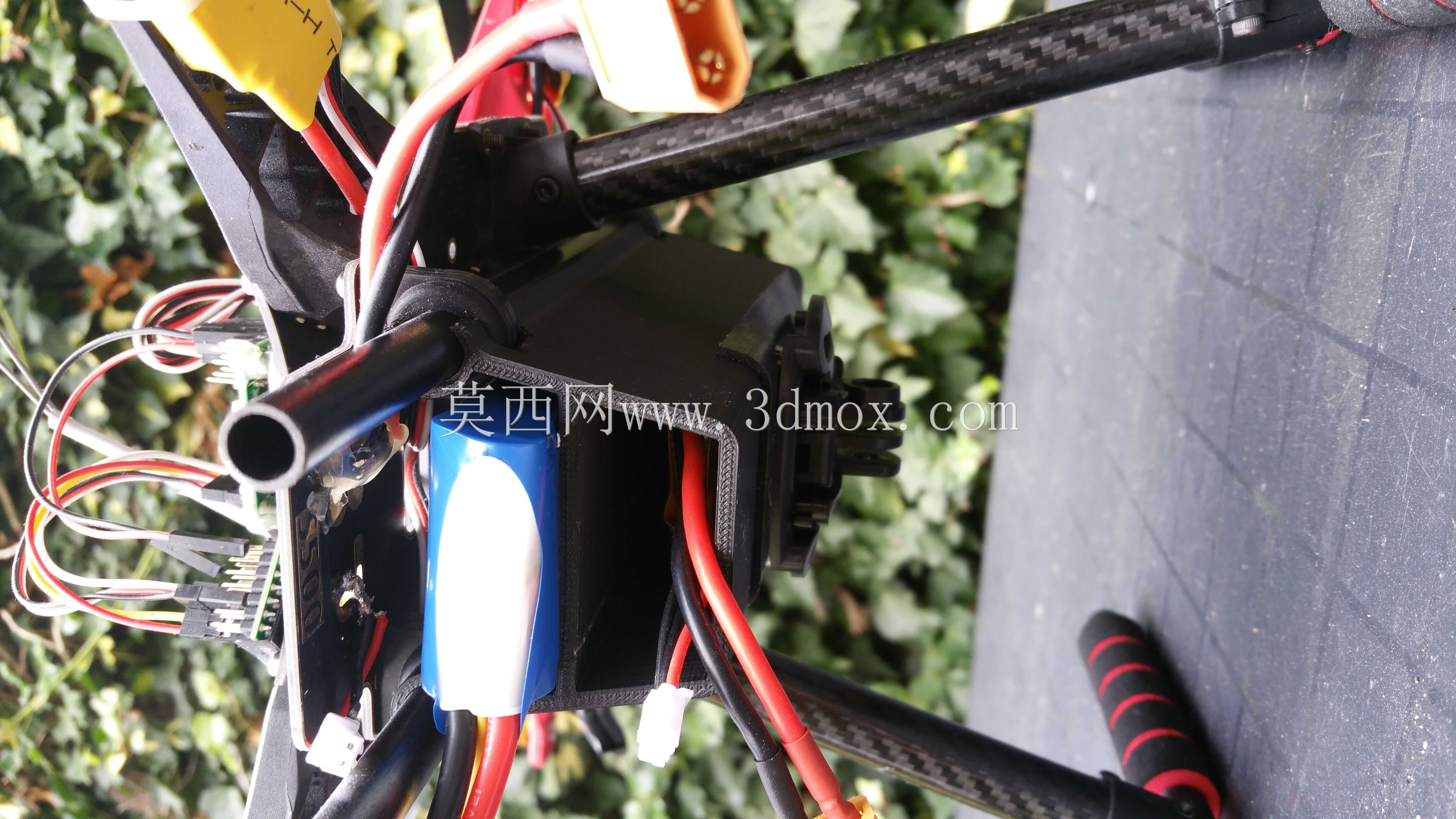

这款双锂聚合物电池安装支架，主要面向小型旋翼类无人飞行器的动力舱布局需求设计，核心作用是为两节圆柱型锂聚合物动力电池提供稳定的承载与限位，避免飞行器在机动飞行、起降冲击、姿态快速切换过程中，电池出现窜动、移位甚至脱出的问题，保障供电链路的连接可靠性。从结构设计逻辑来看，支架整体采用槽型围合式的主体构型，槽体内腔的宽度与深度完全匹配两节并排布置的锂聚合物电池的外形尺寸，侧壁预留的卡扣结构采用带弹性让位的C型开口设计，安装时无需额外紧固件，只需将电池顺着槽体推入，侧边卡扣即可依靠自身弹性形变卡入电池侧壁的预设限位槽，完成快速固定，拆卸时只需轻拨卡扣即可取出电池，兼顾了固定可靠性与日常换电的操作效率。支架两端的挂耳式结构是核心安装接口，挂耳上的C型卡槽尺寸匹配无人飞行器机身舱内的固定销柱直径，安装时可直接将卡槽对准销柱卡入，无需螺丝锁紧即可实现支架与机身的快速装配，卡槽的开口方向经过反复校核，完全适配飞行器飞行过程中的加速度受力方向，在大角度俯冲、急停转向等极限工况下，支架不会从销柱上松脱。在安装边界的考量上，支架整体壁厚控制在兼顾强度与轻量化的合理区间，槽体底部预留了0.8mm的间隙，既可以避免电池外壳与支架硬接触产生磨损，也能为电池充放电过程中的轻微膨胀预留形变空间，防止挤压导致电池外壳破损。支架侧壁的镂空结构并非装饰性设计，一方面可以降低支架自身重量，适配无人机对机载部件的重量控制要求，另一方面可以形成自然的通风流道，帮助电池在大倍率放电过程中散发热量，避免热量在槽体内积聚导致电池温度过高。从实际应用场景来看，这类支架除了适配小型航拍无人机外，也可经过尺寸微调后用于小型穿越机、航模飞行器、便携检测设备的电池固定场景，结构上没有复杂的异形曲面，常规的注塑加工或者3D打印都可以快速制作成型，卡扣的弹性形变量经过校核，反复拆装次数满足日常使用的疲劳强度要求，不会出现几次拆装后卡扣断裂失效的问题。支架的所有棱边都做了R0.5的圆角处理，避免安装维护过程中锐边划伤操作人员手指，也防止尖锐棱边磨损电池的外包绝缘层，降低短路风险。
