光纤雕刻作业配套烟雾收集提取装置

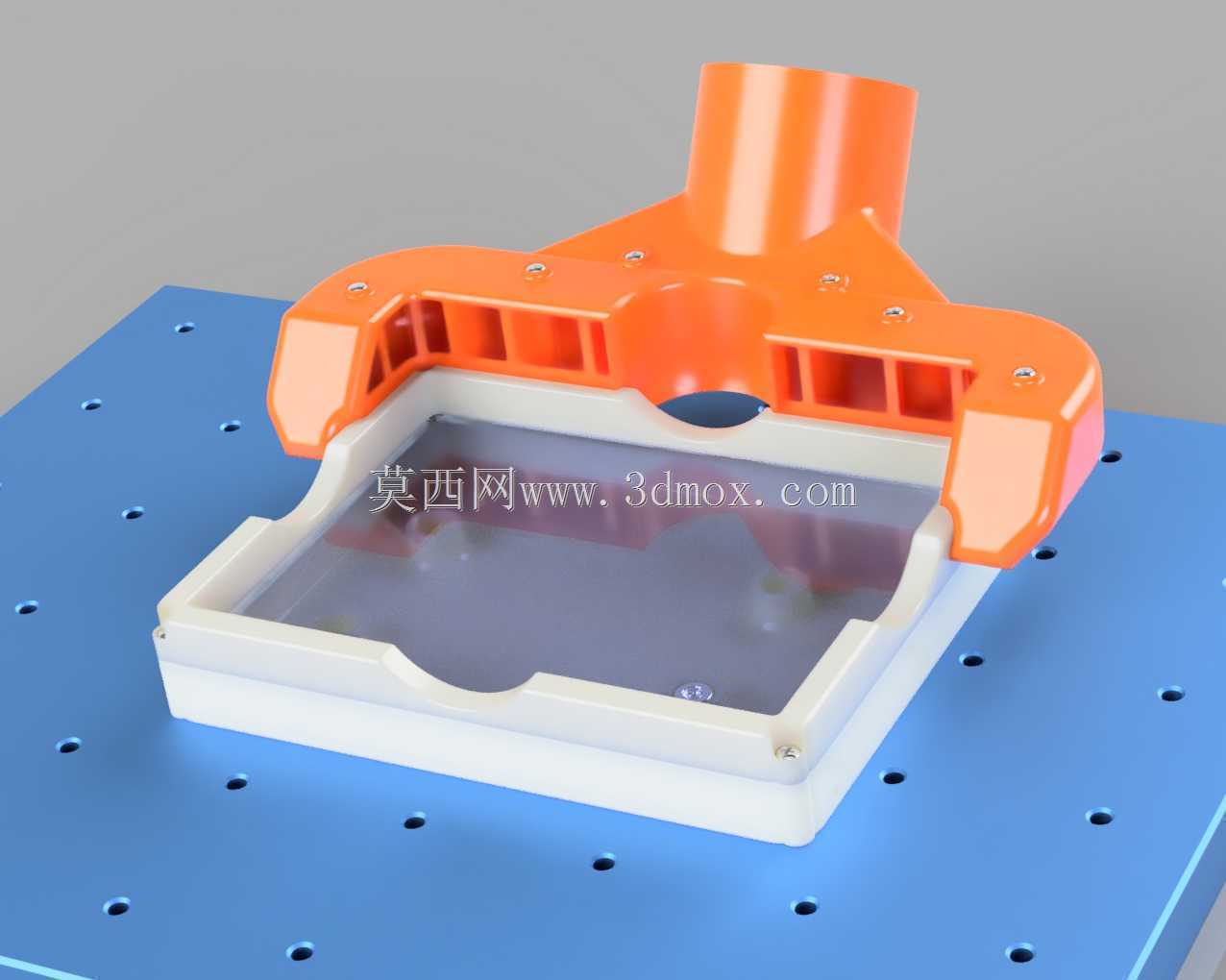

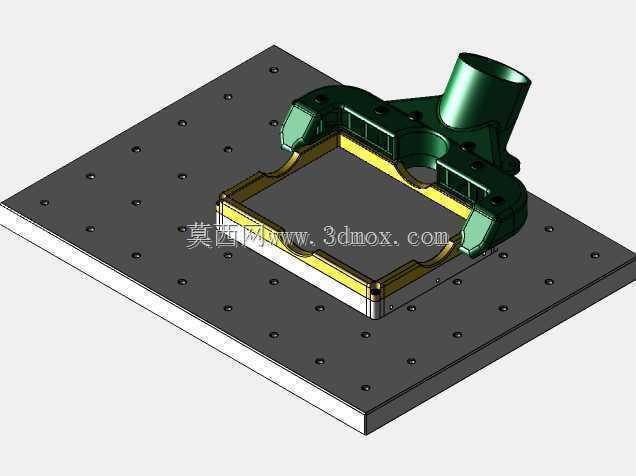

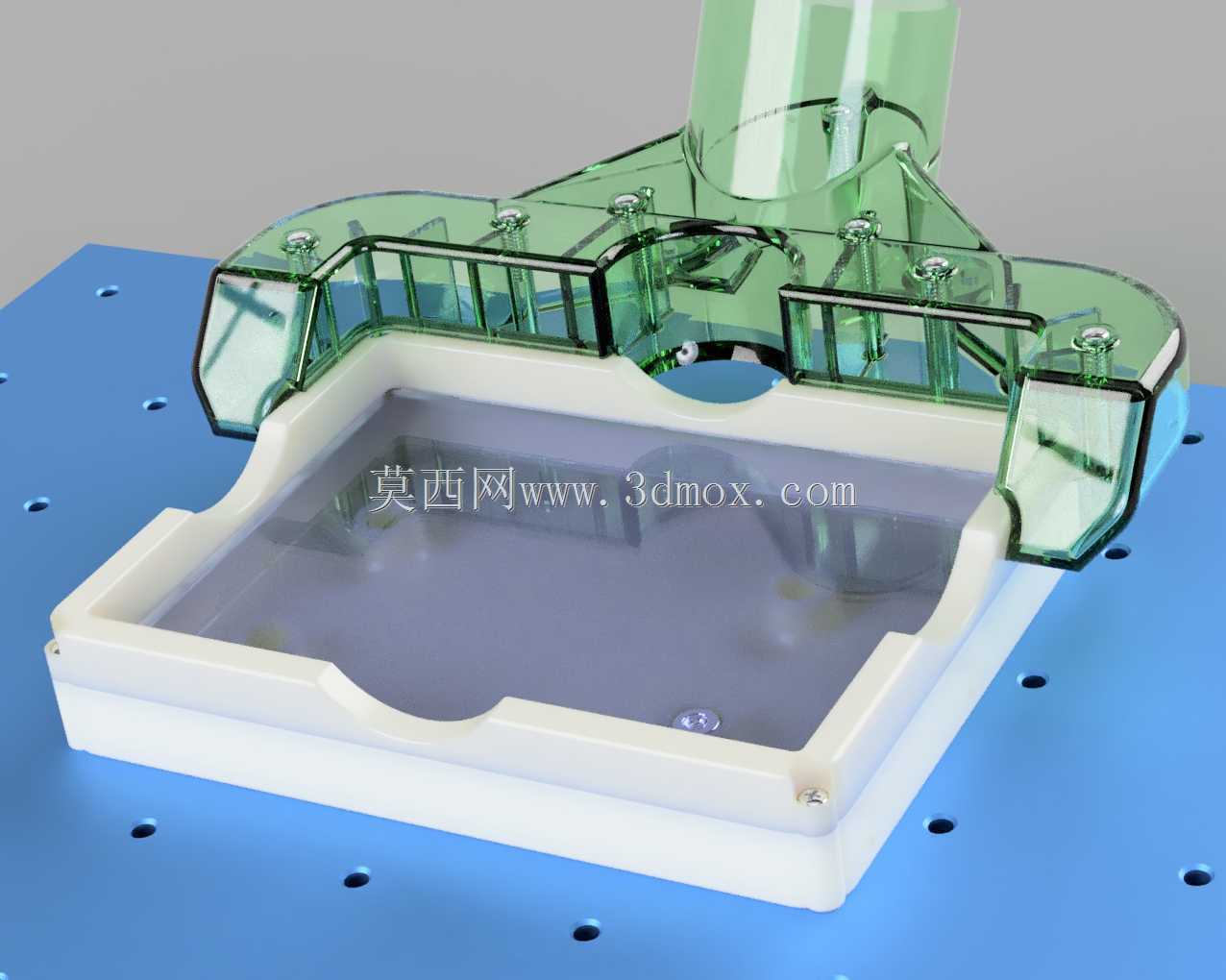

　　这套烟雾提取装置是光纤激光雕刻工位的配套辅件，日常安装在雕刻作业面正上方，正对激光加工的焦点区域，主要作用是在激光灼烧工件表面产生气化烟尘、刺鼻性气溶胶的第一时间将废气抽走，避免烟尘扩散到车间环境中，同时防止烟尘颗粒沉降在雕刻镜头表面造成镜片污损、影响激光聚焦精度。从结构设计来看，装置采用上下分体式的装配结构，上部橙色的注塑成型风道壳体做了渐变扩径设计，上方的圆形接口用来对接车间集中除尘管路或者独立的负压抽风设备，风道向下延伸出对称的分流筋，将负压气流均匀分配到下方的集烟罩整个开口面，避免出现局部抽风死角。下方的白色框体是集烟罩的贴合边框，采用低摩擦的耐温工程塑料制作，框体内嵌透明的防护挡板，

　　作业时挡板距离工件表面保留10-15mm的过流间隙，既不会干涉雕刻头的走位，也能在集烟罩范围内形成稳定的负压区，将雕刻产生的烟尘完全约束在罩体范围内再抽走。安装边界上，这套装置的集烟罩开口尺寸适配常见的小幅面光纤雕刻机加工幅面，上部风道接口为标准工业除尘管通用口径，不需要额外做变径接头就能直接对接现有管路，整体可以通过支架固定在雕刻机的Z轴滑台侧面，跟随雕刻头同步移动，保证抽风位置始终对准加工点，相比固定在工位上方的顶吸式集烟罩，跟随式的结构抽风效率更高，需要的负压风量更小，能降低除尘系统的能耗。设计过程中特意将风道的转角位置都做了大圆弧过渡，没有直角死角，避免长期使用后烟尘在风道内部堆积堵塞，壳体上的装配螺丝都做了沉头设计，

　　不会突出到风道内壁干扰气流，也不会在表面积灰难以清理。下部的透明挡板采用快拆结构，不需要工具就能直接取下更换或者擦拭，日常维护十分方便，边框的边缘做了倒圆角处理，即使作业过程中误碰到也不会划伤操作人员。在实际生产场景中，这类配套烟雾提取装置不仅能改善车间的作业环境，减少操作人员吸入有害烟尘的风险，还能降低烟尘对雕刻设备核心光学部件的污损，延长镜片的更换周期，降低设备的日常维护成本，是激光雕刻类作业工位必不可少的配套环保辅件。
