长嘴气动吹尘枪结构三维设计

　　这款长嘴气动吹尘枪是车间气动清洁工位的常用手持工具，在机加工车间、装配流水线、汽修维保工位、注塑生产车间都有极高的使用频次，主要用于清理工件表面残留的金属切屑、注塑飞边碎屑、装配工位的浮尘与细小杂物，也可用于设备缝隙、工装夹具死角位置的吹扫清洁，部分场景下也可配合气源完成小型零部件的表面吹干作业。

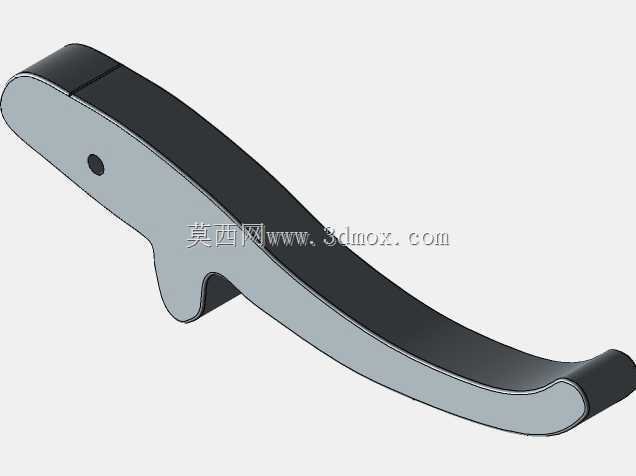

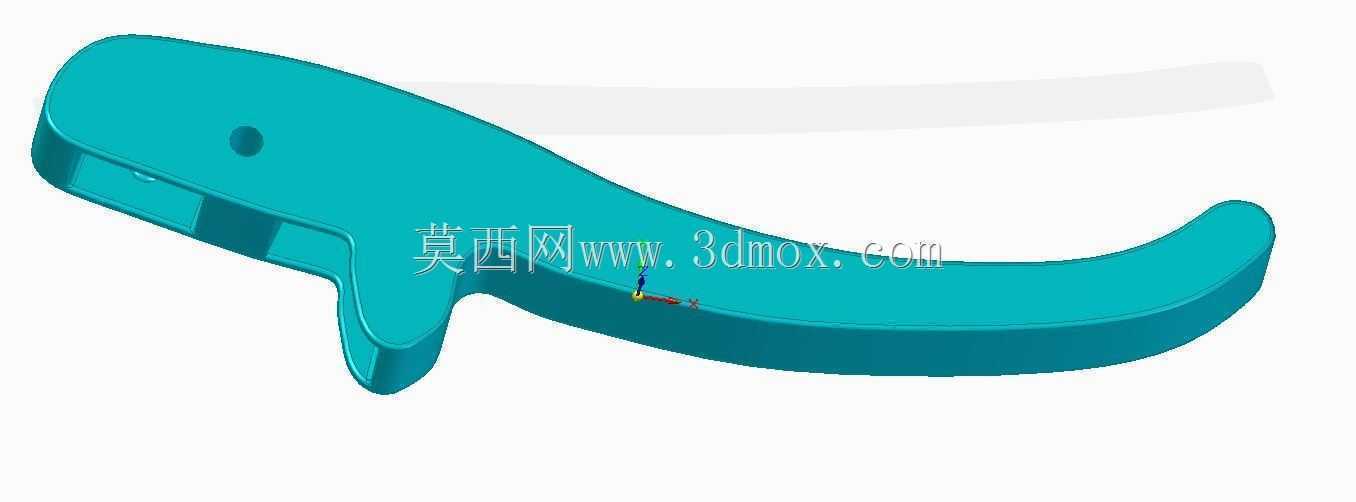

　　从结构设计来看，枪身采用符合人体工学的手枪式握持造型，握把的弧度贴合手掌自然握持的形态，扳机的按压行程设置在15毫米左右，按压力度控制在12牛上下，长时间握持操作不易产生手部疲劳，扳机与枪身内部的气路通断结构做了联动设计，按压扳机时气路逐步开启，可通过扳机按压深度调节出气流量，避免瞬间大流量气流吹起碎屑造成飞溅伤人的风险。枪身尾部设置标准快插式气源接口，适配车间通用的8毫米气动气管快插接头，无需额外转接配件即可直接接入车间常规0.6-0.8MPa的压缩空气管路，接口位置做了密封结构优化，常规工作压力下不会出现漏气问题。

　　前端延伸的长金属喷管长度达到220毫米，喷管端部做了15度的弯折设计，能够伸入设备内部、工件深孔、工装夹缝等普通直嘴吹枪无法触及的位置，喷管内径设置为3毫米，可在常规气源压力下形成流速足够的集中气流，保证吹扫力度的同时不会因为气流过强冲伤精密工件表面。喷管与枪身的连接位置做了防松结构，长期使用不会出现喷管松动、偏转的问题，枪身主体采用工程塑料一体注塑成型，在保证结构强度的前提下控制整体重量在180克左右，单手握持操作无负重感，金属喷管采用不锈钢材质制作，具备良好的防锈、抗形变能力，日常使用中磕碰、接触切削液也不会出现锈蚀、堵塞的问题。

　　在安装与使用边界上，这款吹尘枪无需额外固定安装，属于手持移动式气动工具，整体外形尺寸控制在32012030毫米范围内，可放入常规工具腰包、工具箱抽屉内收纳，适配的工作气源压力范围为0.4-1.0MPa，超出压力范围使用可能会出现枪身密封件损坏、喷管崩脱的风险，使用时需注意气源需经过滤水装置处理，避免压缩空气中的水分、油污随气流喷出污染工件表面。设计过程中对气路的通径做了优化，在同等气源压力下，出气流量比普通短嘴吹尘枪高15%左右，同时枪身内部的气路做了消音结构处理，工作时的气流噪音比常规吹尘枪低8分贝左右，能够一定程度上降低车间气动工具的噪音污染。
