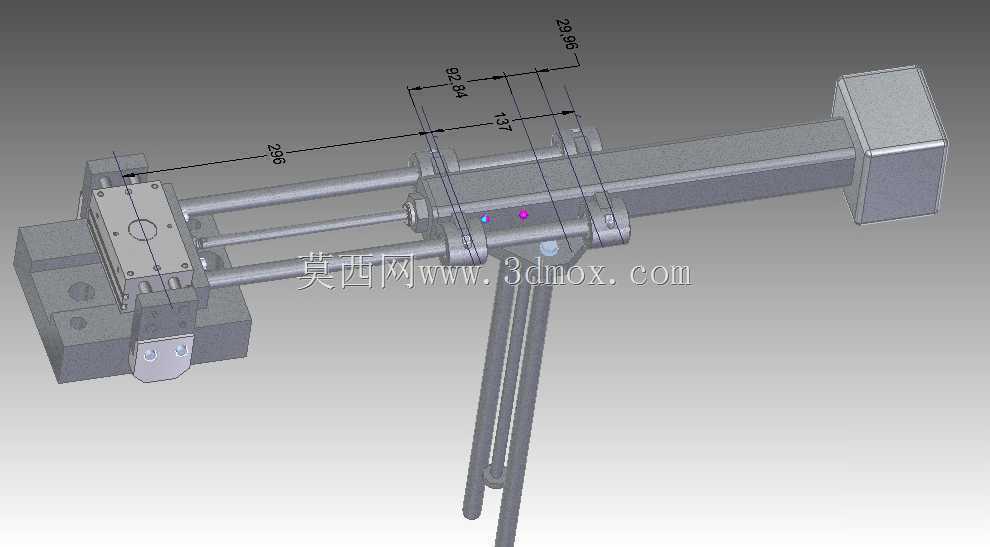

气动PIC定位SCARA机械手结构设计

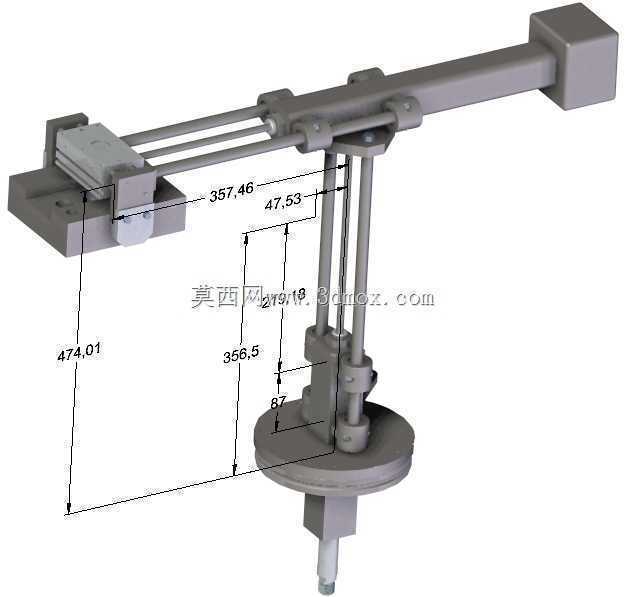

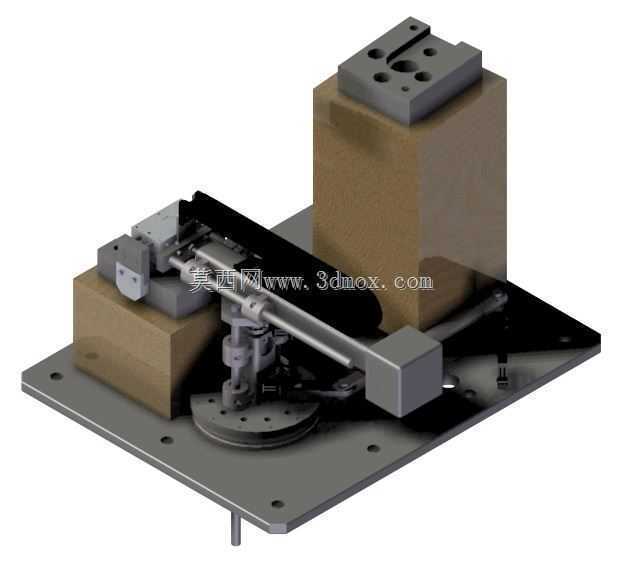

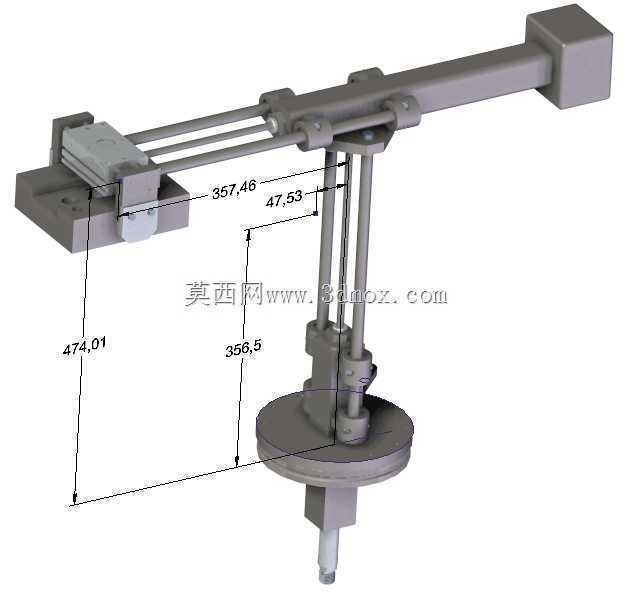

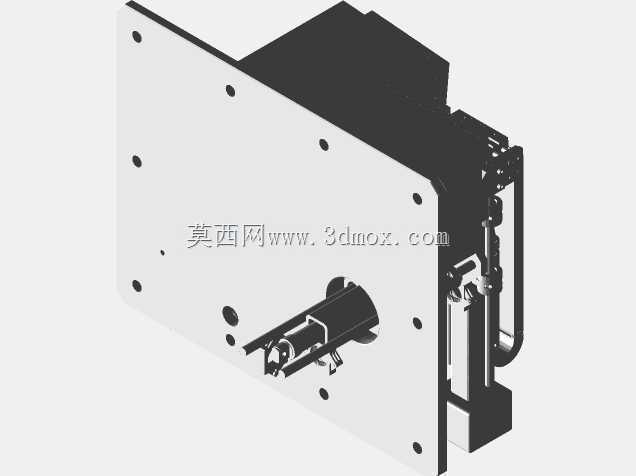

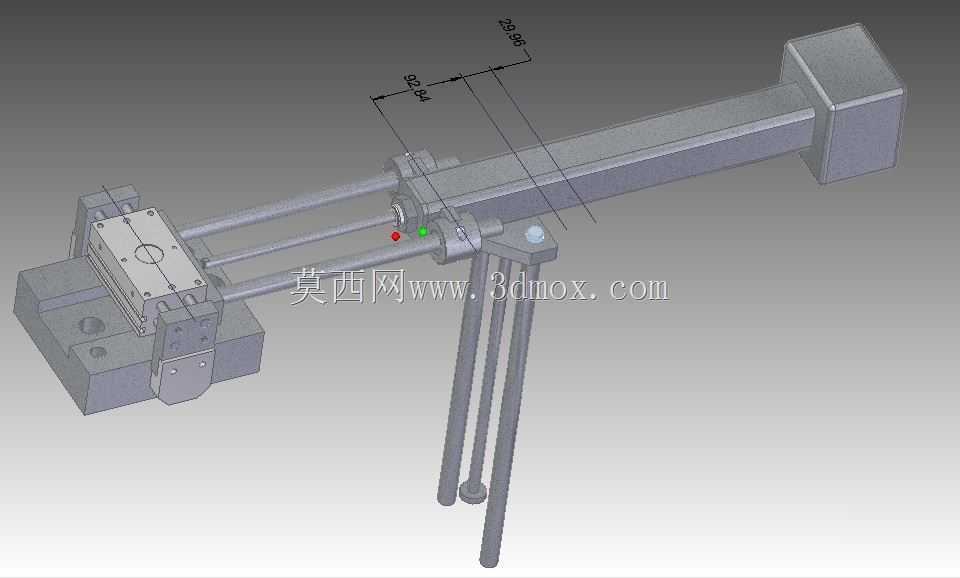

　　这套SCARA构型的气动定位执行机构，主要面向3C电子小零件组装、轻量工件上下料、精密点位搬运这类节拍要求适中、定位重复精度要求在±0.05mm区间的产线场景，相比多关节串联机器人，它的水平方向运动刚度更高，竖直方向负载适配性更贴合小质量工件的快速移位需求，在消费电子零部件装配、小型五金件分拣工位的适配度很高。从结构设计逻辑来看，整机采用平面双旋转关节加竖直滑移轴的经典SCARA布局，大臂与小臂的旋转驱动配合末端的气动执行端，能够覆盖平面扇形工作区间内的任意点位，底座采用整块钢板加工的安装基板，基板上预留的沉头安装孔可以直接固定在铝型材工作台上，不需要额外做转接支架，安装边界的孔位间距按照通用工业工作台的型材槽距设计，

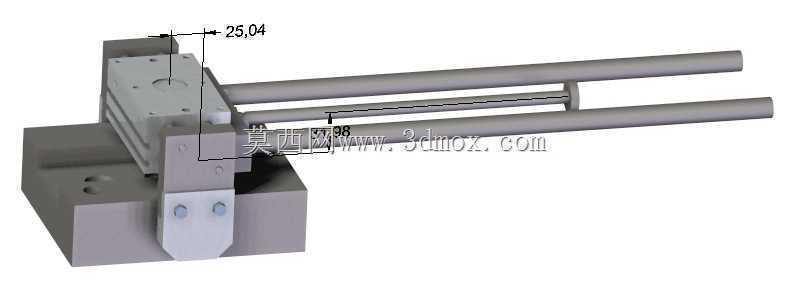

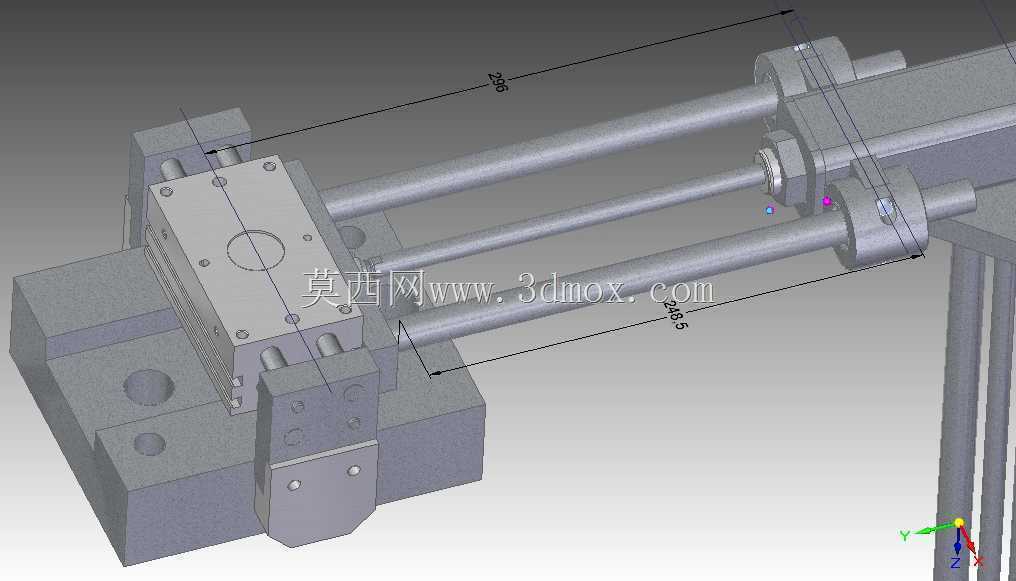

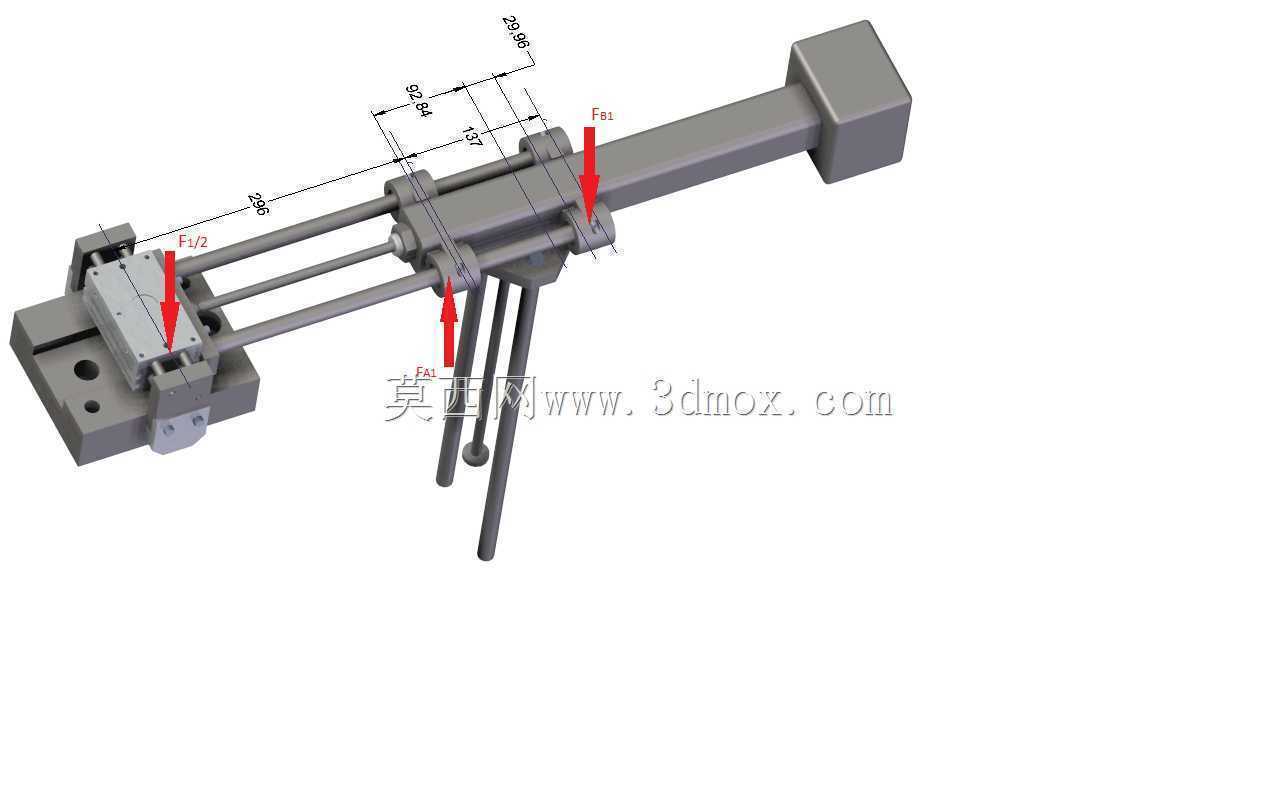

　　现场部署时不需要二次打孔改孔。末端的定位模块采用气动驱动的pic定位结构，夹取端可以根据工件外形更换适配的夹爪，定位销与工件的定位孔配合时，能够抵消关节传动带来的微小间隙误差，保证每次取放工件的位置一致性。大臂与小臂的传动结构采用轻量化的铝合金构件，在保证结构刚度的前提下尽可能降低运动惯量，让关节启停时的抖动更小，缩短点位到位后的稳定等待时间，提升产线运行节拍。两个旋转关节的限位结构做了硬限位加软缓冲的设计，避免误操作时大臂小臂超程碰撞周边设备，竖直方向的滑移轴采用直线导轨导向，气动驱动的升降行程可以根据工位的工件高度差调整，适配不同堆叠高度的料盘取料需求。整机的气动管路全部走臂体内部的走线槽，不会外露在运动路径上，

　　避免长期运动过程中管路被拉扯磨损，也不会和周边工位的设备产生干涉。从安装尺寸来看，底座安装板的长宽尺寸控制在小型工作台的可用范围内，工作半径覆盖常规单工位的上下料区间，不需要占用过多的产线空间，对于现有产线的改造升级来说，不需要大幅调整原有工位布局就能直接部署。在功能实现上，这套机构可以配合产线的传感器信号完成工件的拾取、移位、精准放置全流程动作，定位动作依靠气动元件的硬限位保证重复精度，不需要复杂的伺服校准流程，日常维护只需要定期检查气动接头的密封性、关节处的润滑状态即可，运维难度远低于全伺服驱动的多关节机器人，适合中小批量生产的产线做自动化升级使用。结构设计时特意将驱动元件、气动阀组都集成在底座附近，降低臂体的负载重量，让运动过程中的臂体形变控制在极小范围内，保证长期运行后的精度保持性。
