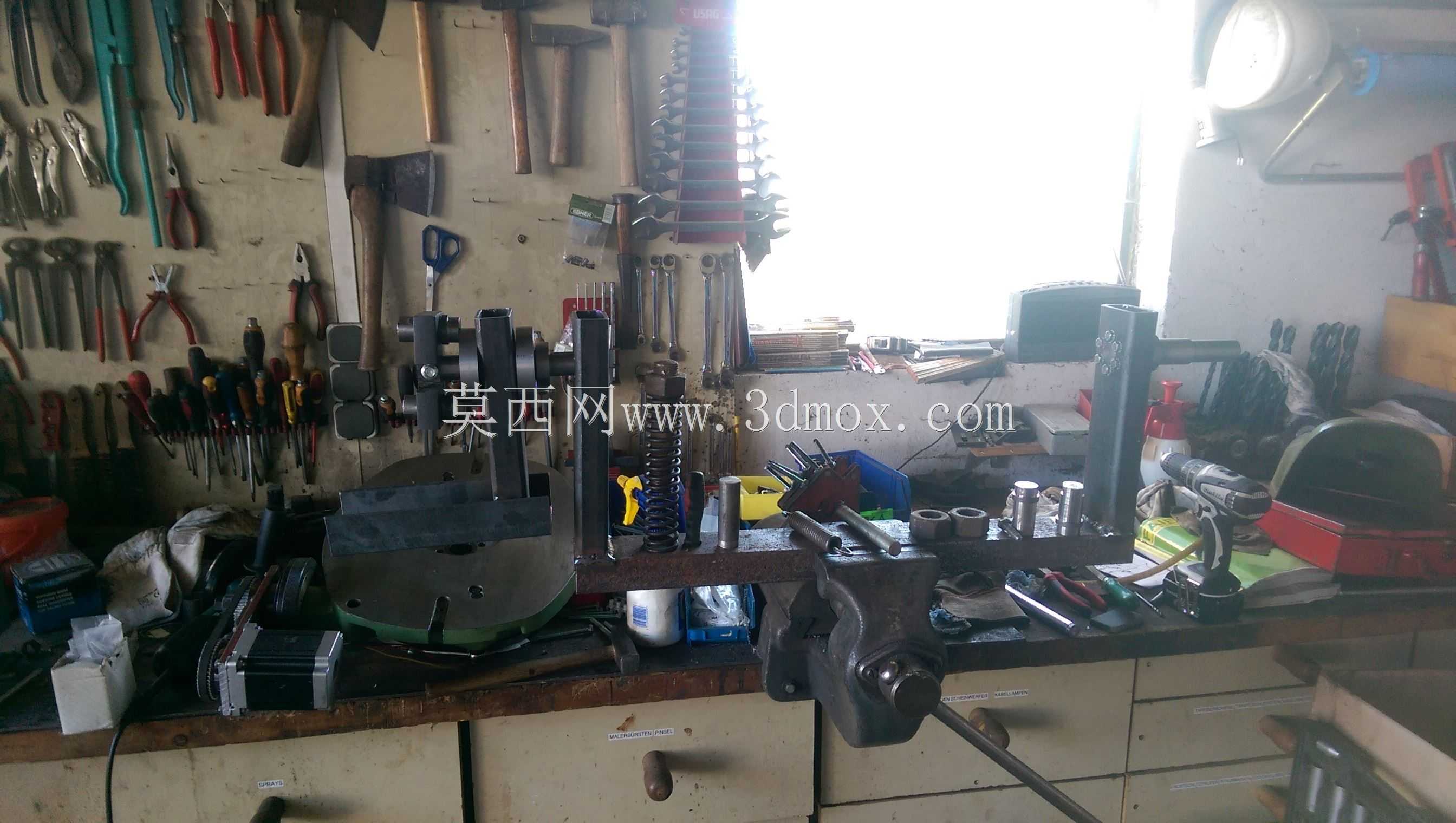

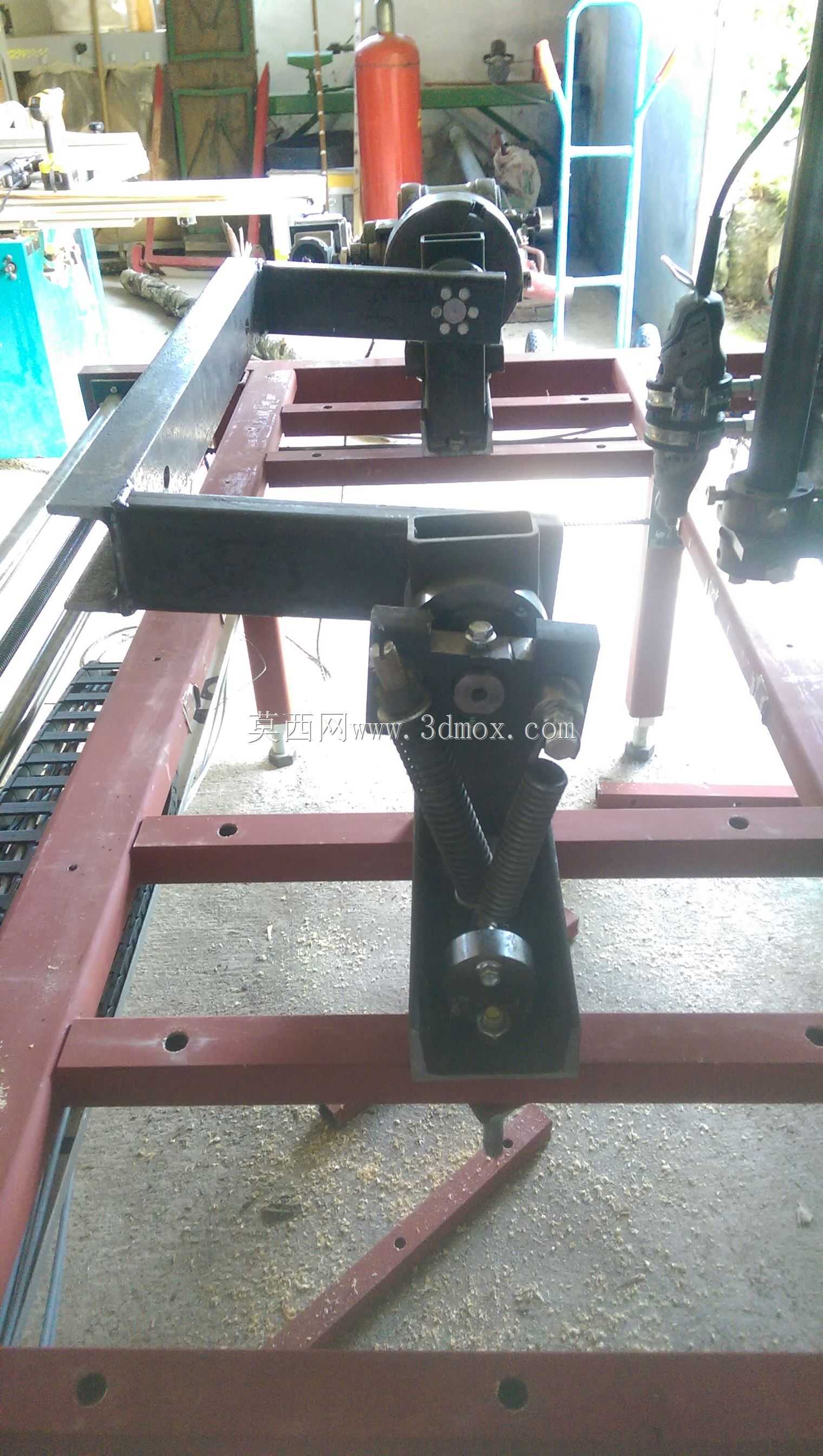

国产数控龙门铣床B-C轴旋转附加组件

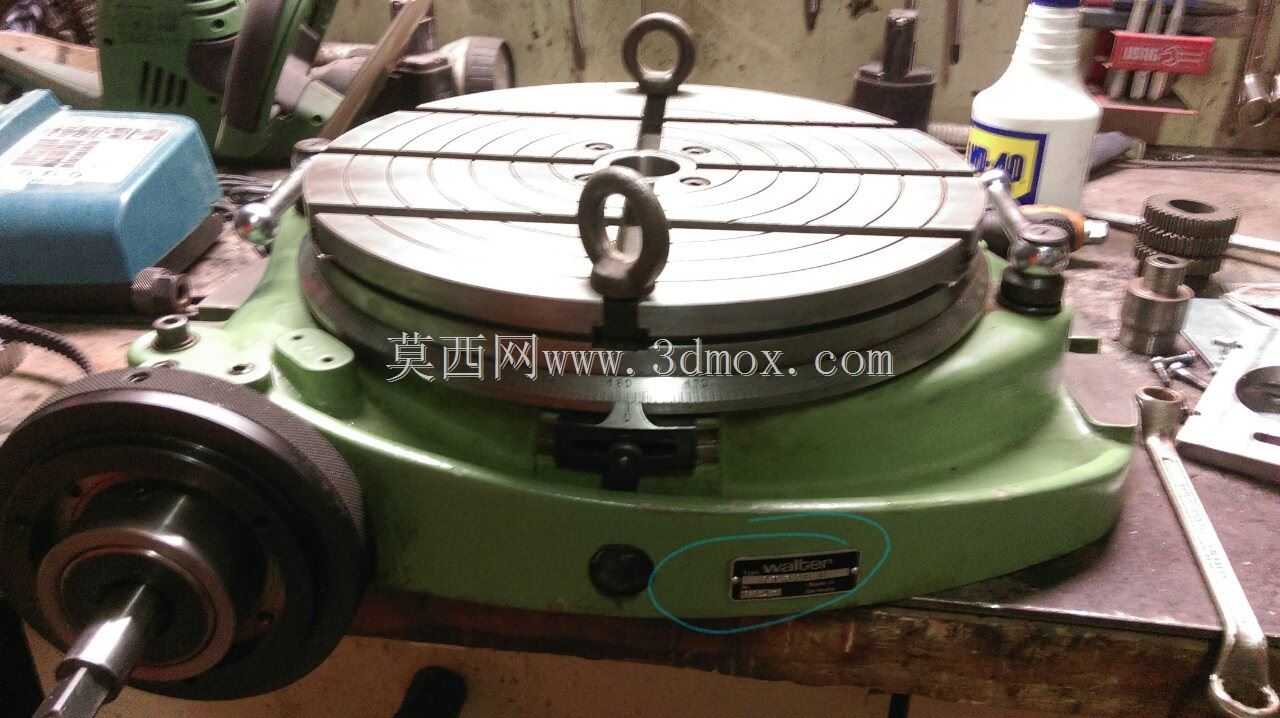

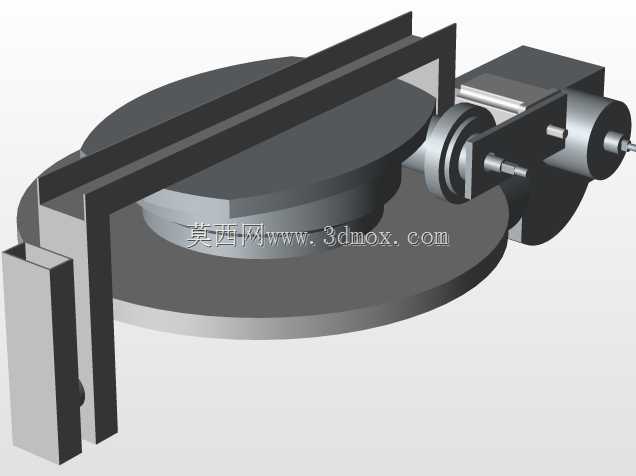

这套B-C轴附加组件是面向普通数控龙门铣床升级改造开发的核心功能扩展部件，主要应用于中小型模具加工、复杂结构件多面铣削、异形曲面轮廓加工的生产场景，能够帮助原本仅具备三轴直线加工能力的龙门铣床，实现双轴回转联动加工能力，无需更换整台加工设备即可完成多面体、复杂空间曲面的一次性装夹加工，大幅减少工件重复装夹的定位误差，缩短多工序流转的辅助加工时间。在实际生产用途中，该组件可适配多数中小型规格的数控龙门铣床工作台安装，完成如注塑模具流道与型腔的多方位加工、机械零件斜孔与斜面铣削、异形工件空间轮廓铣削等原本需要五轴加工中心才能完成的工序，尤其适合小型加工车间、模具维修工坊的设备升级需求，以较低的改造成本拓展现有设备的加工范围。从功能特性来看，该组件集成了B轴回转与C轴分度两大核心功能，B轴可实现一定角度范围内的摆动回转，配合主轴进给完成斜面、斜孔的角度调整，C轴可实现360度连续回转分度，满足工件多面加工的工位切换需求，回转部件采用成熟的蜗轮蜗杆传动结构，具备足够的锁紧刚性，可承受常规铣削加工的切削载荷，避免加工过程中出现角度偏移影响加工精度。在设计思路上，这套组件充分考虑了现有龙门铣床的安装适配性，整体采用框架式安装底座，可直接固定在原有龙门铣床的工作台面上，不需要对原有设备的床身、导轨结构进行破坏性改装，传动部件与驱动电机采用侧置布局，尽可能压缩组件整体高度，避免加装后占用过多Z轴加工行程，同时预留了标准的电气接口，可匹配多数主流数控系统的轴控扩展需求，降低改造的接线调试难度。从外形尺寸与安装边界来看，组件整体底座采用矩形钢结构焊接框架，安装孔位适配常见中小型龙门铣床的T型槽间距，整体高度控制在合理范围内，加装后不会与龙门架的横梁行程产生干涉，C轴回转工作台的装夹面尺寸适配常规平口钳、简易夹具的安装需求，B轴摆动范围覆盖常规多面加工的常用角度区间，摆动过程中不会与底座、周边防护结构产生运动干涉，驱动电机与传动部件的外轮廓均做了安全防护设计，避免加工过程中切屑、切削液飞溅进入传动结构影响使用寿命。
