F4卡达通竞技参赛机器人结构设计

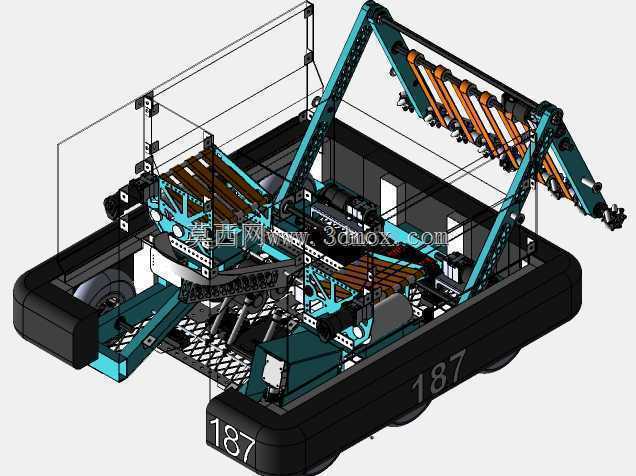

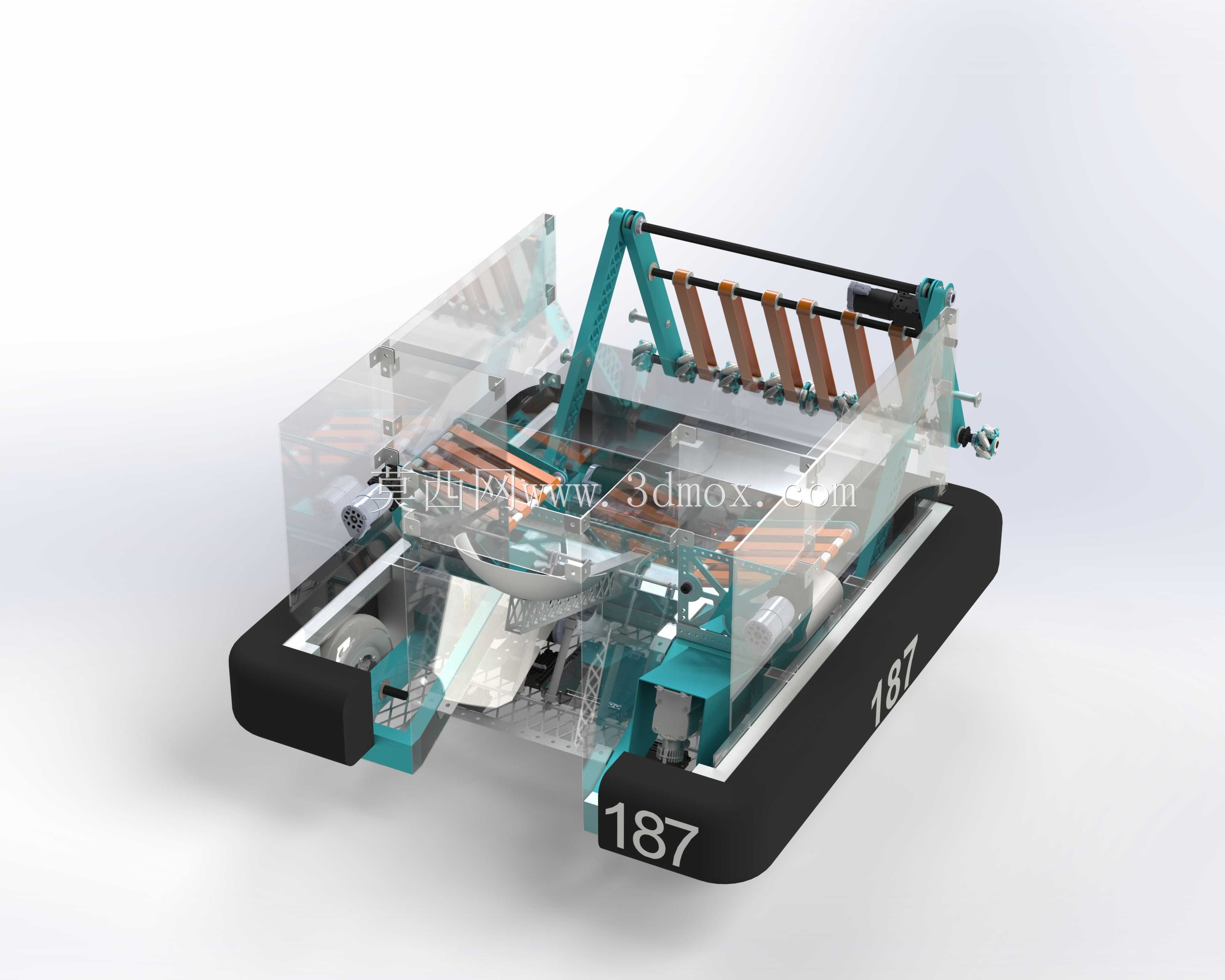

　　该竞技类移动机器人主要面向青少年工程挑战赛F4卡达通赛事场景设计，核心用途是在限定场地规则内完成指定游戏任务，在有限充电续航约束下实现高效的场地移动、目标物件拾取与投放动作，适配赛事对抗过程中的快速走位、机构响应需求。从整体结构布局来看，设备采用低矮式矩形移动底盘设计，底盘主体采用高强度框架式承载结构，底部预留轮系安装空间，整体重心控制在底盘高度三分之一以下，能够有效避免快速启停、转向过程中的侧翻风险，底盘外侧设置防撞缓冲结构，可承受赛事对抗过程中的常规碰撞冲击，不会因外力碰撞导致内部核心部件移位损坏。前部作业端采用多组平行排列的拾取拨杆结构，拨杆采用轻量化高强度材质制作，通过独立的铰接支座与前部抬升支架连接，

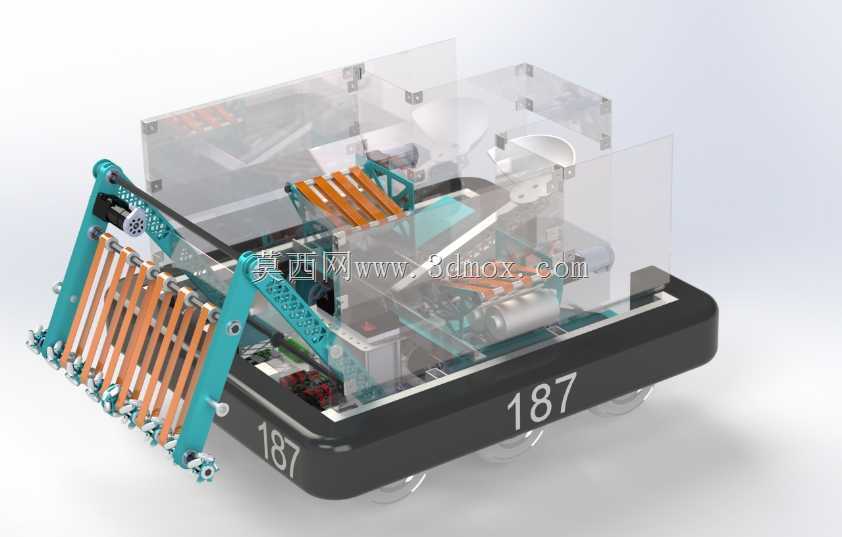

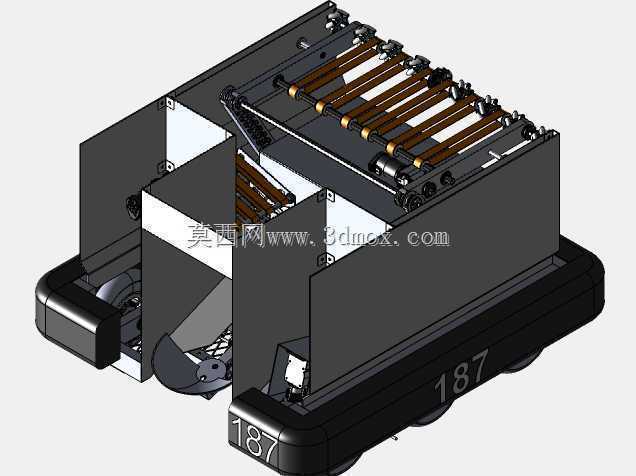

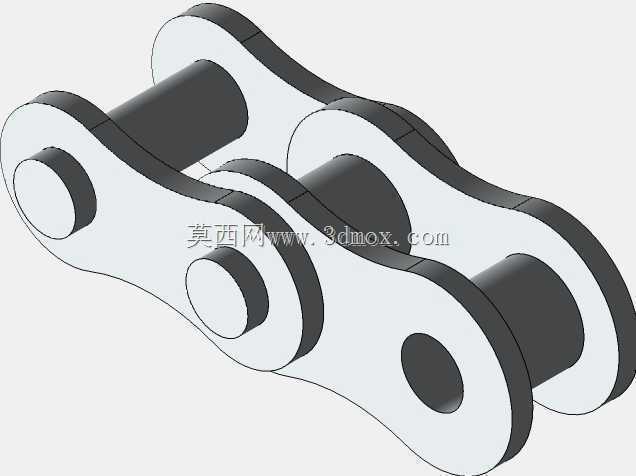

　　抬升支架采用双侧对称的钣金支撑臂结构，支撑臂上预留多组调节安装孔位，可根据实际拾取物件的尺寸、重量调整拨杆的安装角度与抬升行程，拨杆驱动端通过同步传动结构与动力单元连接，可实现同步抬升、下放动作，作业过程中可一次性完成多枚目标物件的拾取，大幅提升单次作业的任务完成效率。上部防护结构采用透明亚克力板材拼接制作，通过角码与底盘框架固定，既可以清晰观察内部电气元件、传动机构的运行状态，方便赛前调试与故障排查，又能避免赛事过程中异物落入设备内部造成卡滞，防护结构的安装边界完全控制在底盘轮廓范围内，不会额外增加设备的整体外廓尺寸，适配赛事对设备参赛尺寸的规则要求。内部动力单元采用分层布置方式，底层布置电源模块与行走驱动组件，

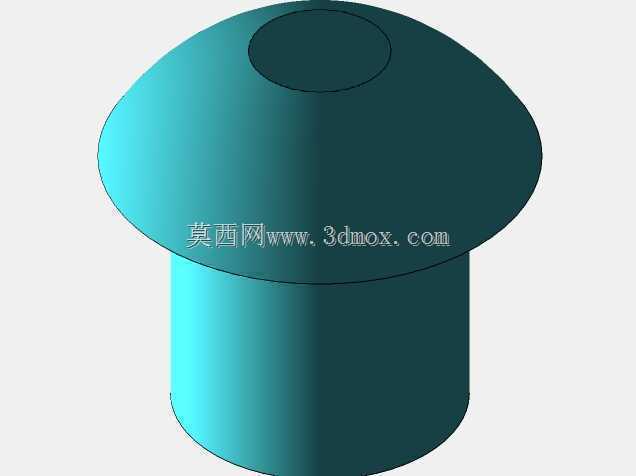

　　中层布置传动机构与作业执行组件，上层布置控制模块与传感组件，各模块之间预留足够的布线空间与散热间隙，走线全部采用线槽固定，避免设备运行过程中线缆晃动干扰传动部件动作。轮系采用全向轮配置，可实现原地转向、横向平移等多维度移动动作，转向响应速度快，走位灵活性强，能够在狭小的赛事场地内完成快速避障、卡位等对抗动作。设计过程中充分考虑了赛事的快速拆装维护需求，所有外部固定件均采用标准快拆紧固件，无需专用工具即可完成防护板、拾取机构的快速更换，各功能模块采用模块化安装设计，单个模块出现故障时可快速整体替换，减少赛前调试与赛中故障处理的时间成本。前部抬升机构的行程经过反复校核，可满足从地面拾取目标物件到投放至指定高度料框的全行程动作需求，

　　抬升过程中拨杆组的平行度控制在合理公差范围内，不会出现物件卡滞、脱落的情况。底盘框架的受力点经过针对性加强，在轮系安装位、抬升机构铰接位等受力集中区域设置加强筋结构，可承受长时间连续作业的载荷冲击，不会出现结构变形问题。
