F4卡达冲浪竞技机器人开关脚结构

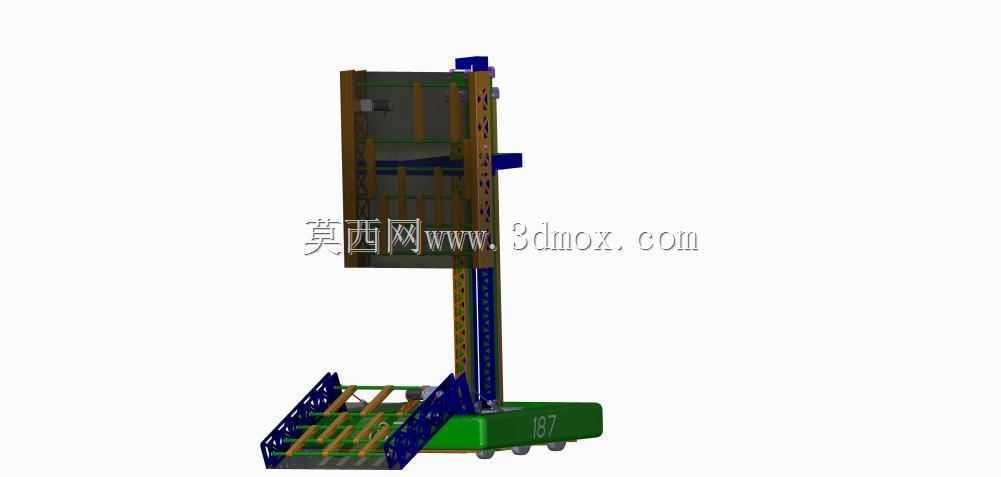

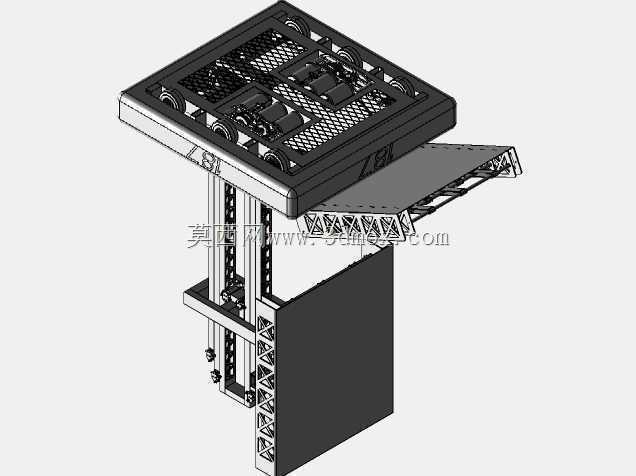

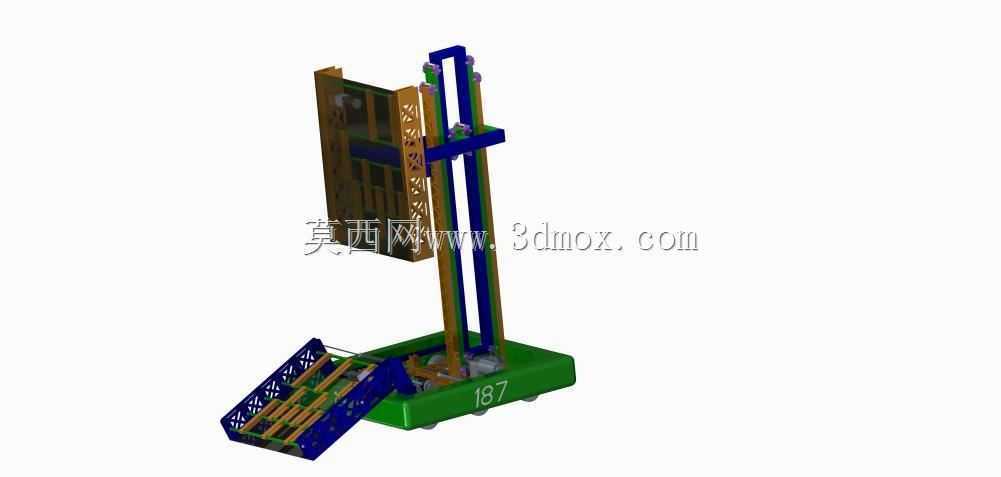

　　该结构是面向F4卡达冲浪类竞技赛事开发的机器人动作执行端，核心应用场景集中在桌面级竞技对抗、青少年科创赛事实训、小型机器人动作验证平台领域，主要承担机器人在竞技过程中的触发动作、姿态切换、接触式交互功能，是这类竞技机器人完成指定任务动作的核心执行部件。从设计思路来看，整体采用框架式分层布局，上层为承载安装平台，预留了标准的电控元件、动力模块安装位，平台表面采用网格镂空结构，在保证结构刚性的前提下尽可能降低整体自重，适配竞技类机器人对负载重量的严苛限制；中层采用双立柱导向升降结构，搭配桁架式侧伸摆臂，摆臂可沿铰接点完成定角度翻转动作，实现“开关脚”的伸出与收回动作，立柱导向结构采用线性滑动配合，保证动作过程中无卡滞、

　　偏摆量控制在竞技允许的公差范围内。从安装边界来看，上层安装平台的四边均预留了与机器人主体框架连接的安装孔位，孔位间距适配主流小型竞技机器人的铝型材框架安装标准，无需额外加工转接件即可完成装配；侧伸摆臂完全收回时，整体外轮廓不超出上层平台的投影边界，避免机器人在移动过程中出现剐蹭赛道、触发误判的问题，摆臂完全伸出时，末端接触点的伸出长度经过反复调校，刚好满足赛事规则中触发开关的行程要求，不会出现伸出过长导致结构刚性不足、伸出过短无法触发目标的问题。功能特性上，整套开关脚结构的动作传递路径短，动力从安装在平台内部的舵机输出后，直接通过连杆传递到升降立柱与侧摆臂，动作响应延迟控制在毫秒级，适配竞技场景下的快速动作需求；

　　所有受力部位均采用三角桁架加强结构，在摆臂末端承受接触触发的反作用力时，结构形变量小于0.2mm，保证多次触发动作后结构不会出现塑性变形，长期使用的动作一致性稳定。在实际赛事应用中，这套结构可以适配不同赛道的开关触发高度要求，立柱的升降行程预留了15mm的调节余量，参赛人员可以根据现场赛道的实际开关高度快速调整摆臂的初始高度，无需重新拆解结构更换零件；摆臂末端采用平面接触设计，与赛道开关的接触面积足够大，即使机器人移动过程中存在少量位置偏差，也能顺利完成触发动作，降低赛事过程中的动作失误率。从结构建模的细节来看，所有配合面均预留了0.1mm的装配间隙，适配3D打印零件、激光切割钣金件的加工公差，零件之间的连接采用标准紧固件，无特殊定制的异形连接件，后期维护更换零件的成本极低，适合科创实训场景下的反复拆装、调试与改装。
