FRC竞技赛事多关节攀爬对抗机器人

　　这套竞技机器人结构方案面向青少年工程对抗赛事的实战需求开发，整体围绕赛场内快速移动、构件抓取、高位攀爬、对抗卡位四类核心任务完成结构布局，所有零部件的装配关系、铰接点位、受力路径都在三维环境中完成干涉校验，可直接用于参赛队伍的结构方案推演、加工件出图与赛前装配调试参考。

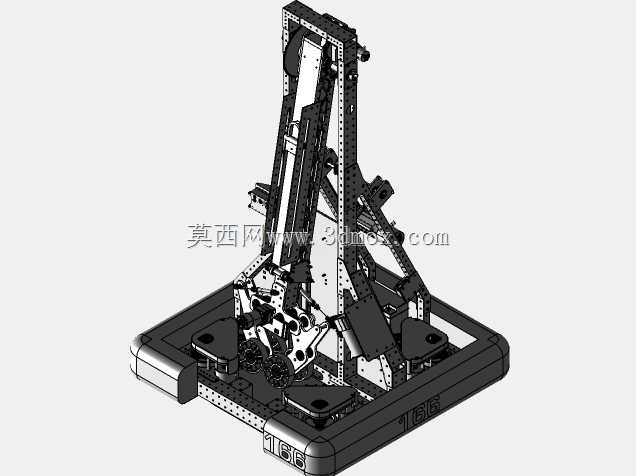

　　从底部行走边界来看，整机采用框式镂空底盘作为承载基础，底盘框架选用标准工业铝型材搭配定制钣金连接角件拼接，底面四角预留行走轮组的安装法兰位，轮系采用大摩擦系数橡胶轮搭配独立减速驱动模块，底盘整体外轮廓控制在赛事规则允许的起始区尺寸范围内，入场前可完全收纳于限定的启动围挡空间，开赛之后伸展的上部举升机构才会超出初始边界，底盘板面预留多组阵列安装孔，可根据不同赛场任务快速更换前端拾取夹具、侧边防撞挡板、配重块以及传感器支架，孔位间距统一适配常用型材螺母规格，现场调整无需重新钻孔攻丝。

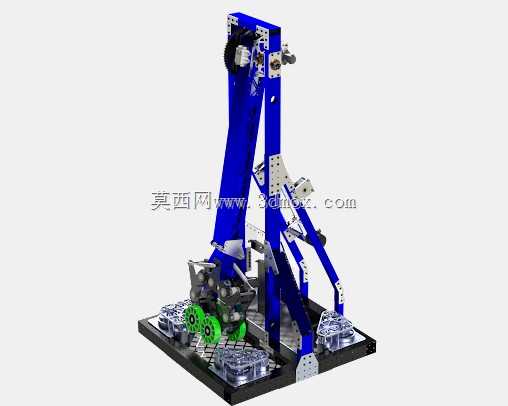

　　上部的蓝色立式桁架是整机的核心受力构件，两根主支撑梁采用倾斜布置的箱型铝型材，从底盘后侧左右两角向上收拢延伸至顶部铰接座，斜向支撑之间交叉布置多根横向加强连杆，所有节点处都采用加厚钣金角件搭配螺栓锁紧，避免赛事高速冲撞下出现连接松脱；桁架内侧预留了传动带、气动管路与控制线缆的走行空间，线缆全部沿型材槽体内嵌布置，外侧加装可拆卸护板，防止对抗过程中异物剐蹭扯断线路。桁架顶端设置可俯仰摆动的高位执行臂，臂端预留通用安装接口，可挂载挂钩、夹持爪或者摄像检测组件，当机器人行驶到赛场攀爬立柱位置时，高位臂可向外伸展勾住场地横梁，配合底盘上的绿色齿轮传动卷扬机构收拉牵引件，将整机整体抬升离开地面，完成高位悬挂得分动作。

　　底盘前端布置的绿色齿轮组是拾取机构的动力输入端，齿轮采用大模数轻量化塑料材质，在保证传动扭矩的前提下降低整机自重，齿轮输出端连接摆臂式拾取夹具，夹具表面贴附防滑橡胶垫，可稳定拾取赛场内的立方体道具、圆环道具，摆臂活动范围覆盖底盘前方0至300毫米的拾取区间，道具拾取后可通过举升桁架将物料抬升至不同高度的投放工位，完成高低位货架的投料得分。底盘左右两侧还设置了透明硬质防护挡板，挡板采用聚碳酸酯板材加工，既可以阻挡对抗过程中对方机器人的侧向冲击，保护内部驱动电机与传动构件，又不会遮挡操作人员观察内部轮组运行状态的视线，挡板通过快拆销钉与底盘框架连接，赛事间隙可快速拆下清理卡入的赛场碎屑。

　　整机的受力设计充分考虑竞技场景的冲击载荷，主支撑桁架的铰接点全部采用带肩螺栓配合自润滑衬套，反复摆动过程中不会出现型材孔位磨损失效；底盘下部预留了电池仓与气泵安装位，配重重心尽量压低，保证高速急转、冲撞卡位时整机不会侧翻；所有外露的运动构件边缘都做了圆角处理，避免赛场操作过程中出现尖锐磕碰。这套结构既可以作为参赛队伍的机械方案参考，也可用于高校工程实践课程中移动机器人结构设计的教学案例，帮助设计者理解行走底盘、举升桁架、末端执行机构之间的布局匹配逻辑，掌握竞技类设备在尺寸边界约束、重量限制、冲击工况下的结构优化思路。
