长丝辊固定用纤维卷张紧结构

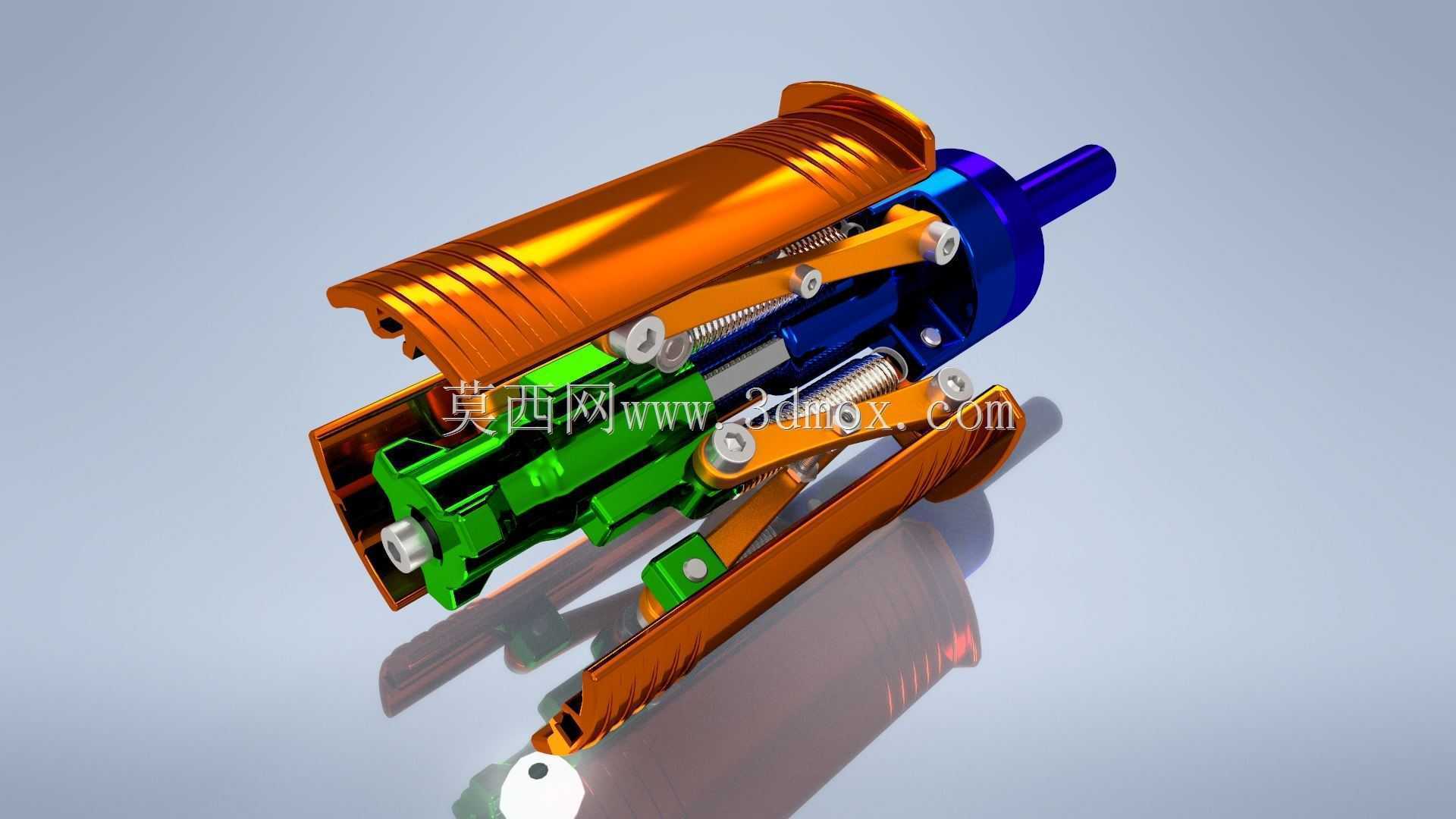

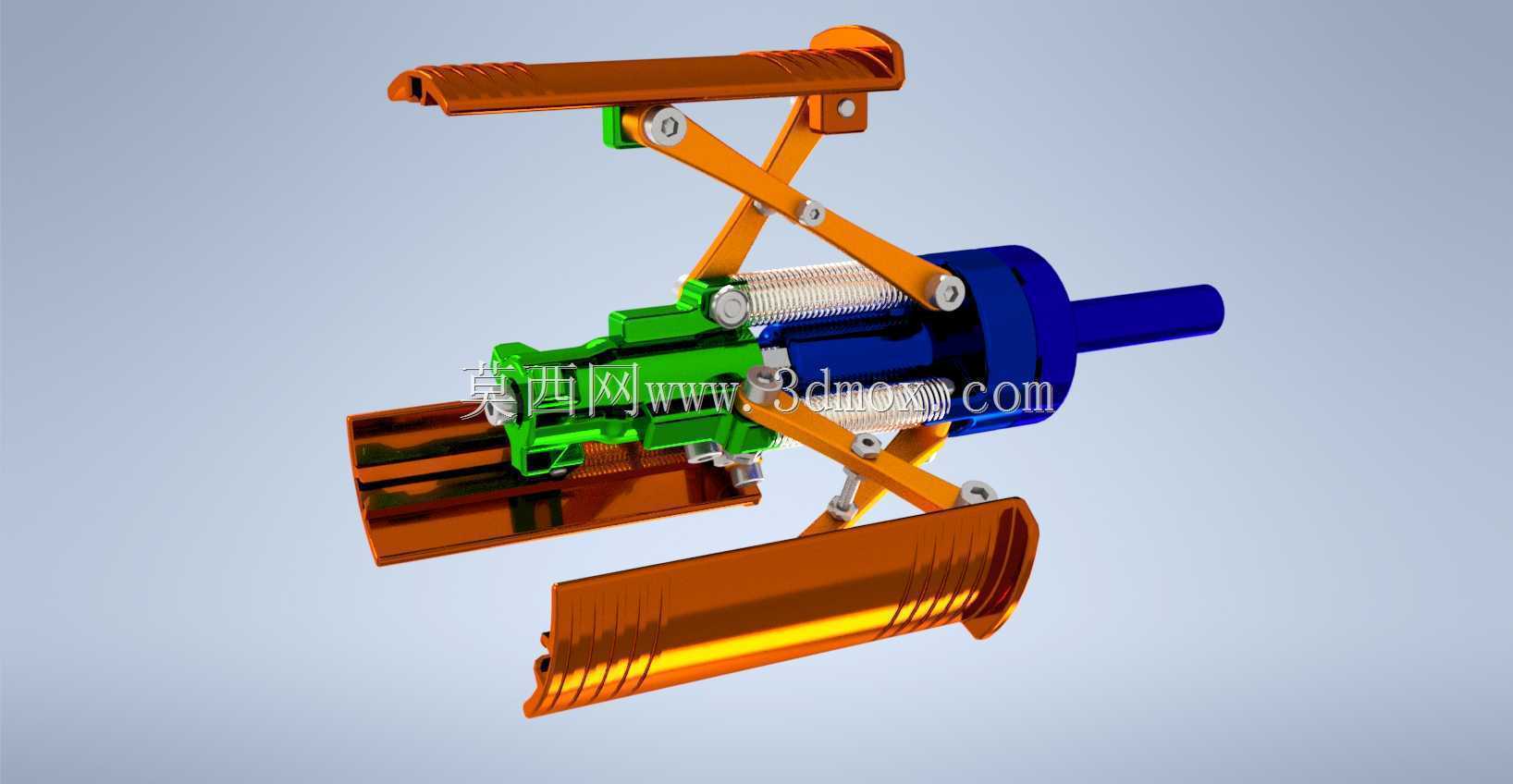

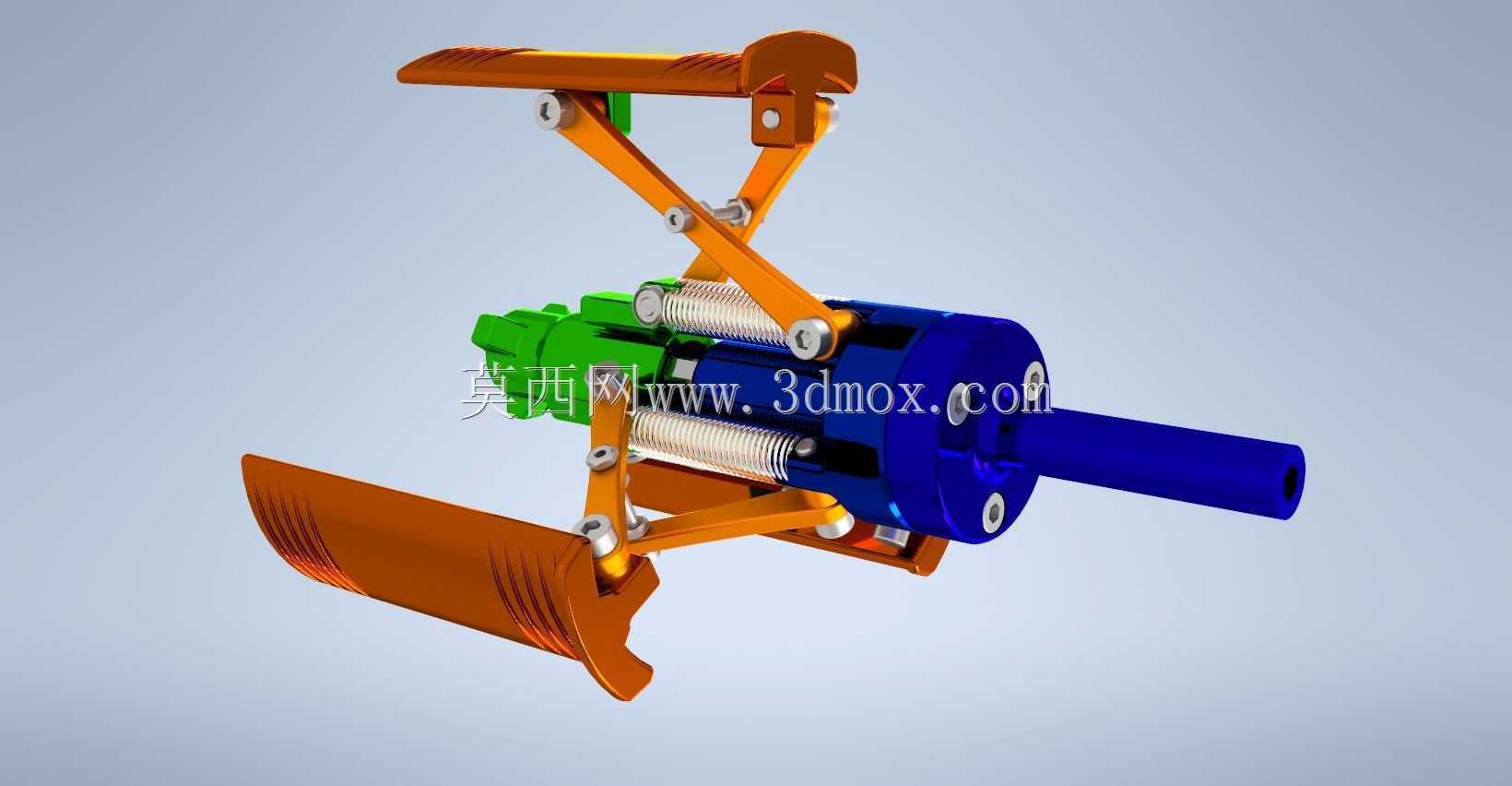

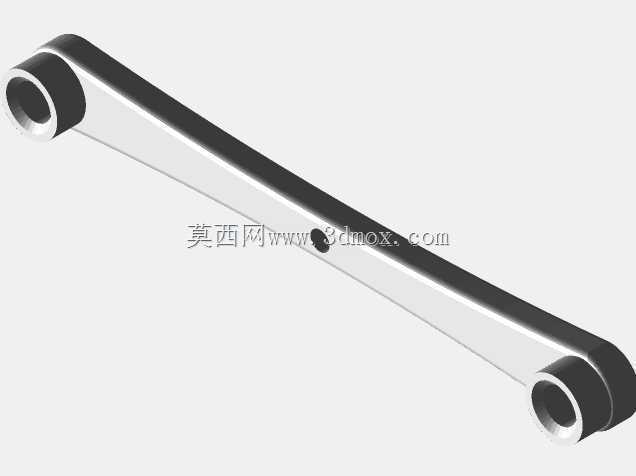

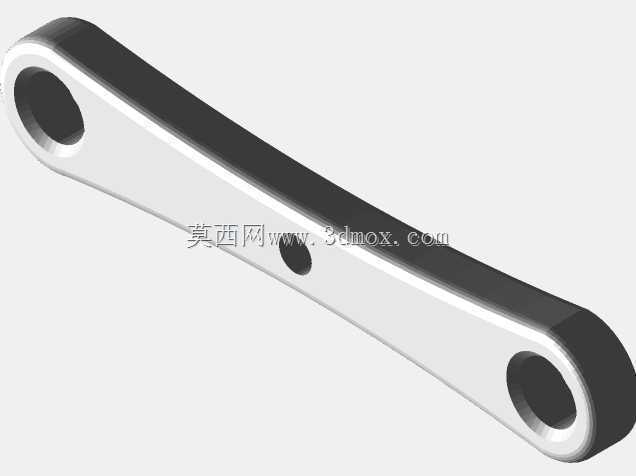

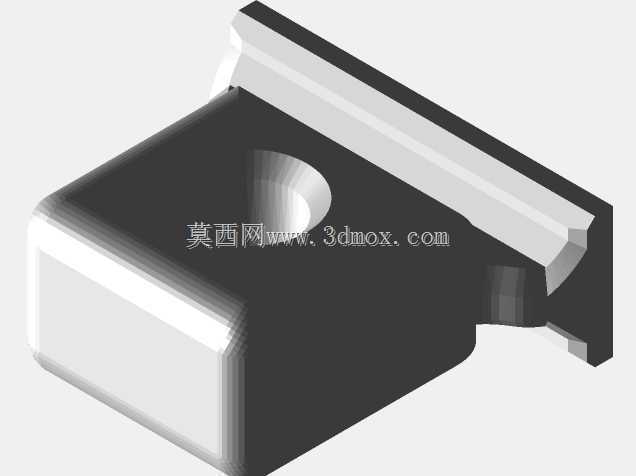

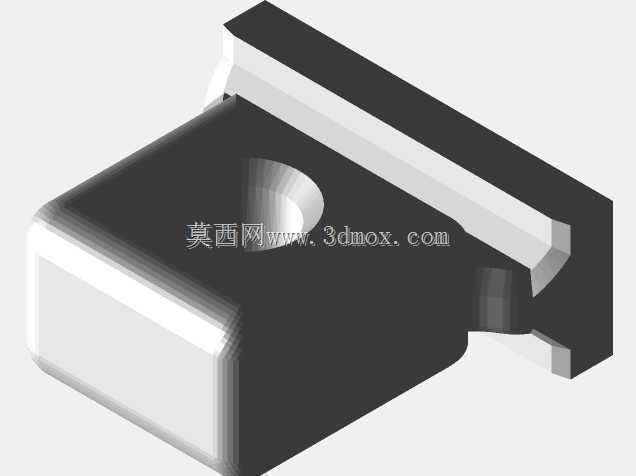

　　在纤维加工、线材卷绕类生产线的放卷工位，长丝辊的张紧度控制直接影响走丝稳定性，一旦张紧力失衡，很容易出现丝材跑偏、断丝、卷装松紧不均的问题，这类张紧装置就是为适配不同直径规格的长丝辊装夹设计的，不需要额外更换适配套，就能覆盖常规生产场景下的多种辊径装夹需求。从结构设计逻辑来看，整套张紧机构采用多组铰接摆臂配合内置压缩弹簧的布局，没有采用复杂的气动或液压张紧方案，完全依靠弹簧的预紧弹力提供持续的张紧推力，摆臂端部的弧形接触面可以贴合长丝辊的辊筒端面，随着辊径在放卷过程中逐渐减小，摆臂会在弹簧作用下自动调整摆角，始终保持对辊筒的稳定抵接，不会出现张紧力突变的情况。做结构建模的时候，要重点关注摆臂铰接点的位置公差，

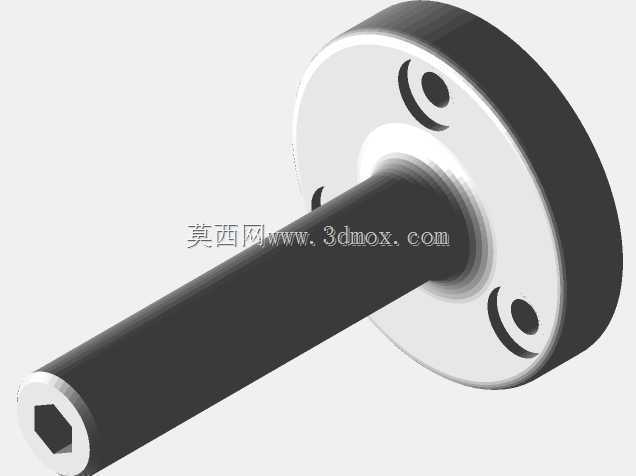

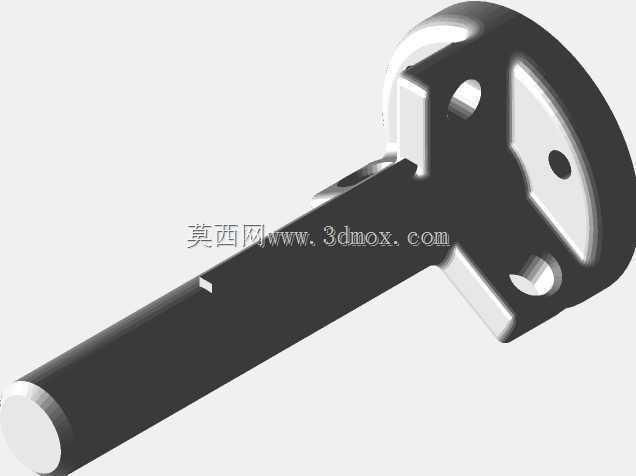

　　铰接孔与销轴的配合间隙控制在0.02-0.05mm区间，间隙过大会导致摆臂晃动，走丝过程中产生振动，间隙过小则会出现摆臂卡滞，无法随辊径变化顺畅调整角度。内置弹簧的选型要匹配长丝辊的最大装夹重量，弹簧刚度不宜过大，否则会对辊筒轴端产生额外的侧向推力，加快轴承磨损，刚度不足则会导致张紧力不够，丝材松弛。从安装边界来看，整套机构的主体为同轴嵌套式结构，尾部的安装轴段可以直接固定在放卷机架的安装座上，不需要额外设计复杂的连接支架，径向最大轮廓尺寸要匹配对应工位的安装空间，摆臂完全张开时的径向尺寸要覆盖所适配的最大长丝辊直径，摆臂完全收拢时的尺寸要满足最小辊径的装夹需求，轴向尺寸要避开丝材的走丝路径，不能出现结构干涉。

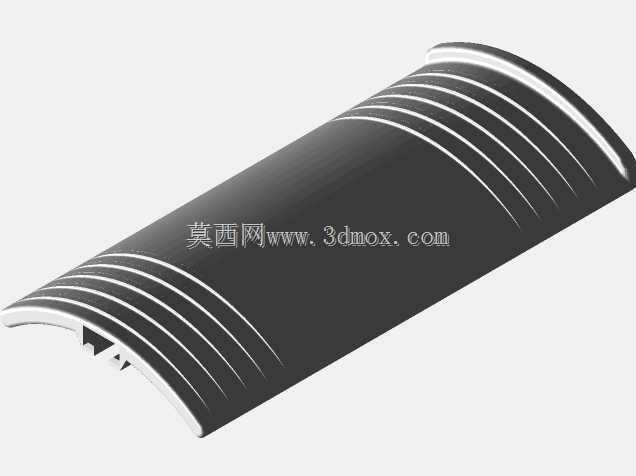

　　外壳部分采用分段式的罩壳设计，既可以遮挡内部的弹簧与摆臂结构，避免生产过程中浮尘、短纤维落入铰接缝隙造成卡滞，弧形的罩壳表面也不会刮蹭经过的丝材。实际装配时，要注意调整弹簧的初始预压缩量，预压缩量过大会导致初始张紧力过高，初始状态下就会对小直径辊筒施加过大压力，预压缩量过小则在大直径辊筒装夹时，弹簧压缩量接近极限，失去弹性调节空间。这类纯机械结构的张紧装置相比带动力反馈的张紧组件，结构更简单，后期维护只需要定期清理铰接位置的积尘、检查弹簧弹力衰减情况即可，不需要复杂的电控调试，在中小型纤维加工、线材卷绕设备上的适配性很强，也可以根据实际安装工位的空间尺寸，调整摆臂长度、弹簧参数来适配特殊规格的长丝辊装夹需求。
