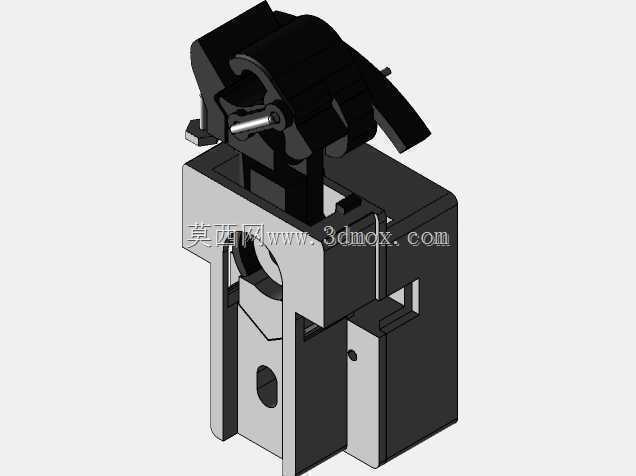

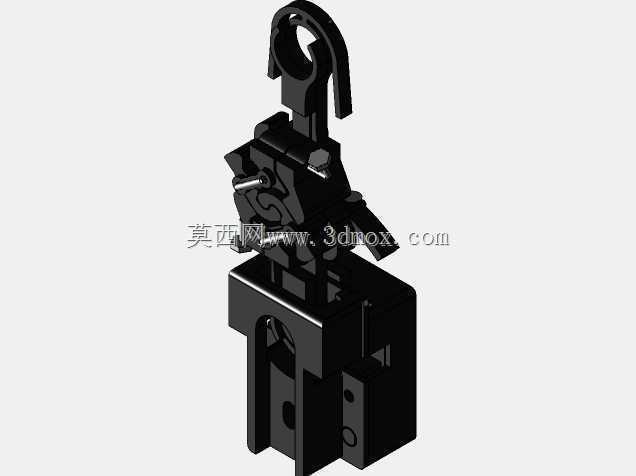

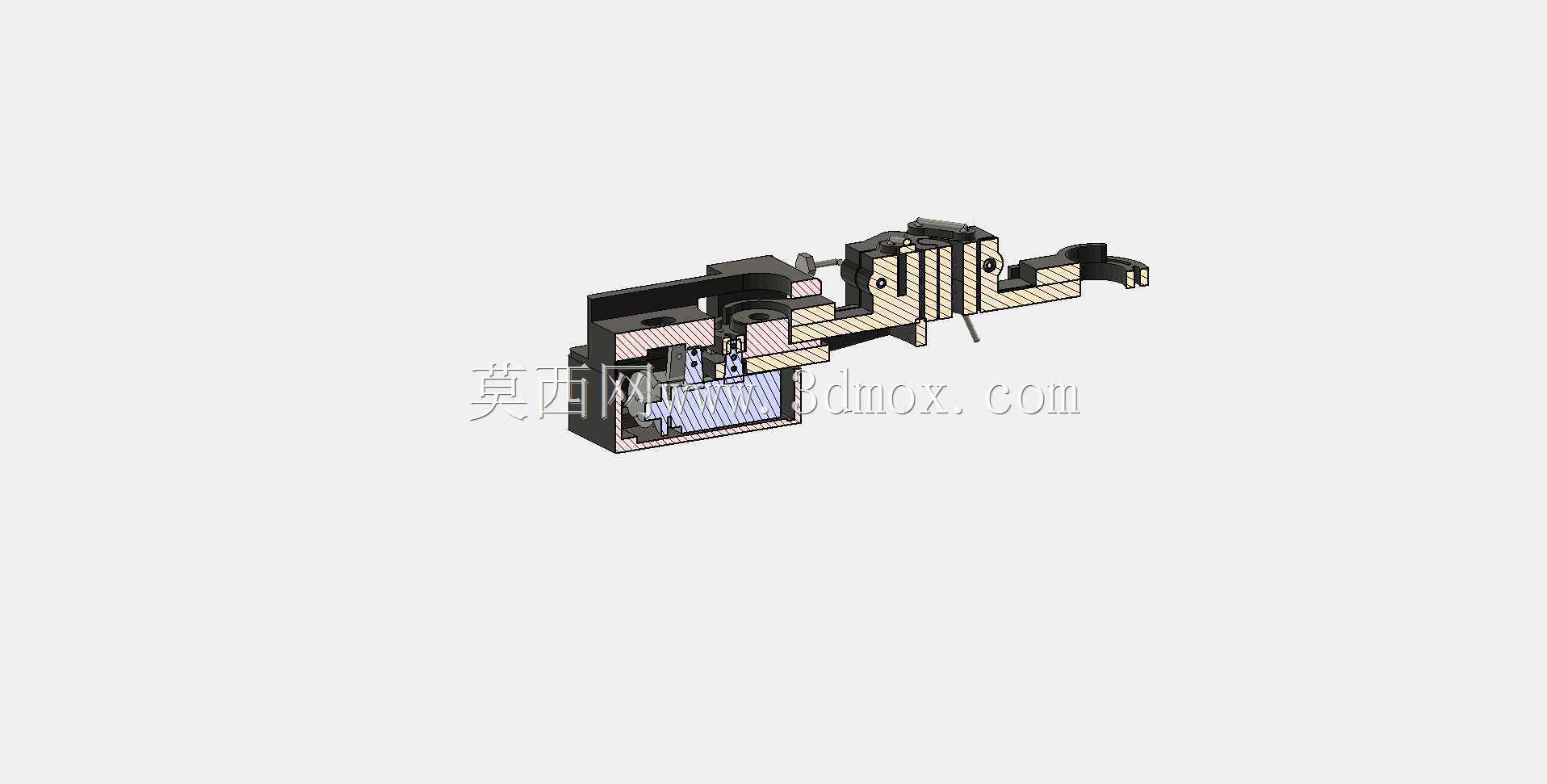

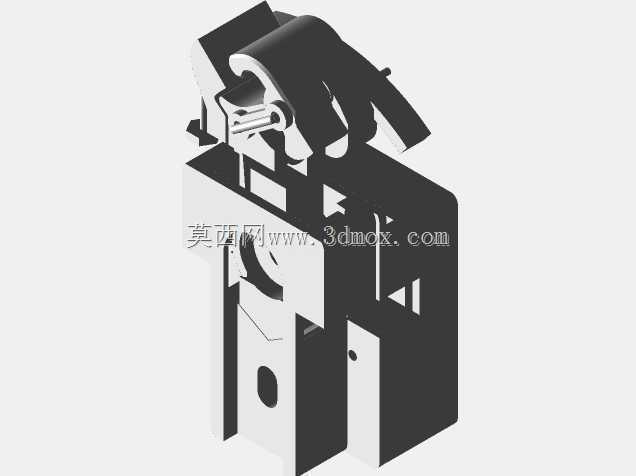

花园铁路伺服操作转向节联轴器结构

　　该结构主要适配G比例花园铁路的模型走行机构，安装对接端匹配标准LGB连接销尺寸，可直接替换同规格模型走行部的原有联轴组件，解决小比例铁路模型转向时动力传递卡滞、联轴对位偏差的问题，在小尺寸模型动力传输场景中，兼顾转向自由度与扭矩传递的稳定性。设计阶段围绕微伺服的输出特性做适配，选用1.7g规格微型直线伺服作为动力输入源，传动路径上的金属丝零件分别采用0.9mm与0.6mm两种线径的金属丝加工，对应不同受力层级的传动连杆需求，受力较大的主传动段采用0.9mm金属丝保证刚性，信号反馈与辅助锁止段采用0.6mm金属丝降低运动惯量，适配微伺服的小扭矩输出特性。结构中设置3mm×2mm规格的磁铁作为辅助闭合力来源，

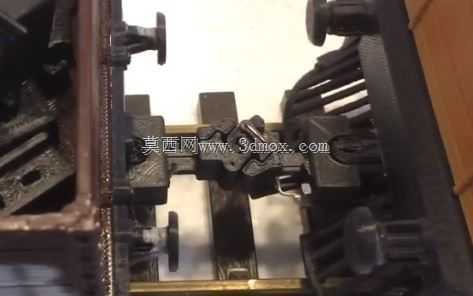

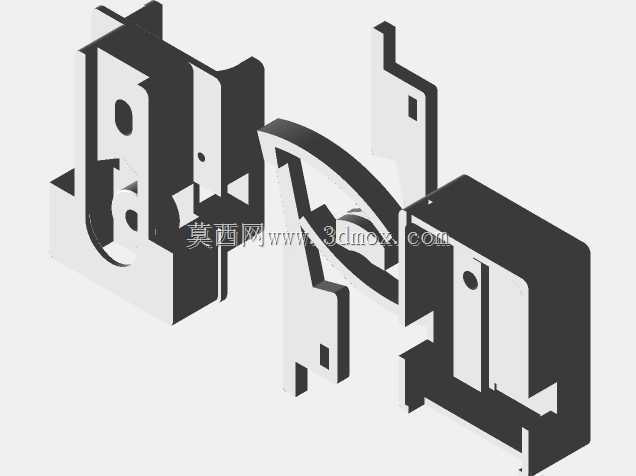

　　抵消转向节复位过程中的弹簧虚位，避免小半径轨道行驶时联轴节出现脱开、动力中断的问题。结构迭代过程中针对左右侧断开杆做了差异化结构设计，分别适配两种不同规格的伺服安装位，无需额外修改安装基座即可兼容两类伺服的替换升级；针对伺服柄脚孔做了适配性微调，安装时仅需少量锉削即可完成伺服输出臂与联轴节的紧密配合，降低现场装配的修配工作量。主联轴器的横向位置做了1.2mm的偏移调整，该偏移量经过多轮轨道耦合测试确定，可让联轴节在轨道对接、小半径曲线通过时保持更好的同轴度，减少传动过程中的径向窜动，降低动力传递过程中的损耗。整个结构的安装边界严格匹配LGB连接销的标准安装尺寸，外部轮廓不会超出G比例铁路模型的走行部限界，不会与轨道旁的附属配件发生运动干涉，转向过程中联轴节的摆动角度覆盖花园铁路常用的最小曲线半径需求，直线行驶时保持传动同轴，曲线行驶时可自适应调整角度补偿轮对的转速差，同时保证动力持续传递到走行轮对。
