法兰连接手轮式隔膜阀三维结构设计

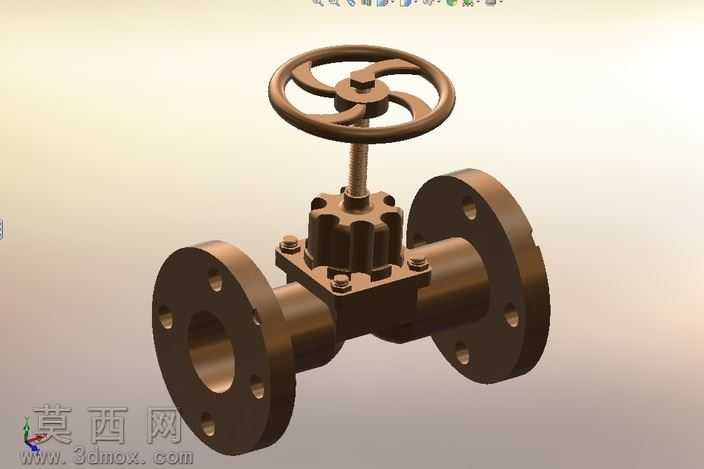

本模型为法兰连接式隔膜阀的完整三维设计成果，建模过程中严格遵循工业阀门的实际设计规范，对阀门的各个组成部件进行了精细化的参数化建模。首先从整体结构拆解入手，将阀门划分为手轮操作机构、阀杆传动组件、阀体承压主体、法兰连接端、隔膜密封组件、压紧紧固件六大核心模块，每个模块的尺寸比例均参考通用工业隔膜阀的实际参数设定，保证各部件装配关系完全符合机械装配逻辑，不存在干涉错位问题。建模阶段对细节特征进行了充分还原：手轮部分采用轮辐式结构设计，准确还原了轮缘、轮辐与中心轮毂的过渡曲面，手轮表面的防滑纹理、中心固定螺母的六角特征都做了精细化处理；阀杆部分还原了梯形传动螺纹的牙型特征，清晰展现阀杆与阀盖螺母的传动配合关系；阀体部分完整呈现了两端法兰的螺栓孔分布、法兰密封面的凸台结构，阀体中部的承压腔室做了平滑的曲面过渡，还原铸造阀体的流畅外形特征；阀盖部分的压盖结构、压紧螺栓的六角头与螺纹段都逐一建模，清晰展现隔膜压紧密封的结构逻辑。材质渲染阶段，整体采用铜质金属材质表现，还原青铜材质工业阀门的视觉质感，对金属表面的哑光金属光泽、边角处的光影过渡都做了调试，渲染效果真实还原工业阀门的实物观感，不同部件的材质色差做了细微区分，便于清晰识别各个结构部件的边界与装配关系。设计思路上，该模型重点突出隔膜阀的结构特点，即通过手轮旋转带动阀杆升降，进而驱动隔膜形变实现管路的通断控制，模型完整保留了隔膜阀无填料密封、流道通畅、密封性能可靠的结构特征，两端法兰连接结构适配工业管路的标准安装需求，整体建模精度满足结构展示、装配教学、方案演示的使用需求，所有结构特征都可用于后续的工程图导出、结构干涉检查、装配工艺模拟等后续设计环节。
