内螺纹连接铜制手动闸阀三维建模作品

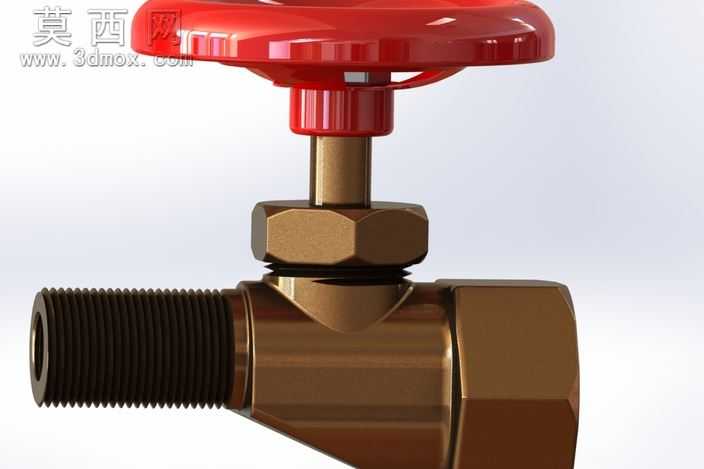

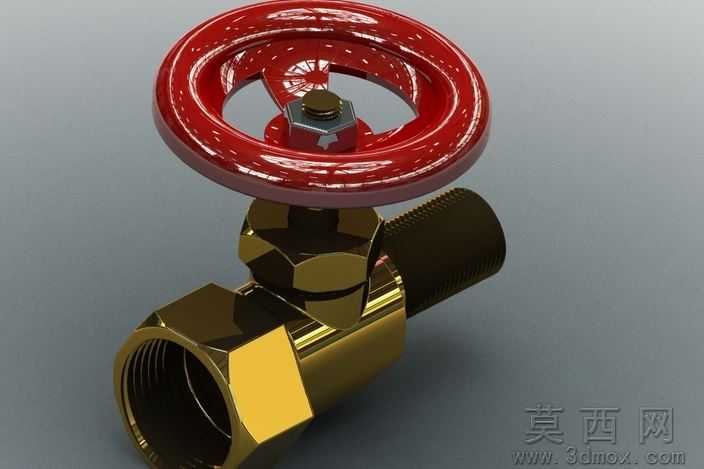

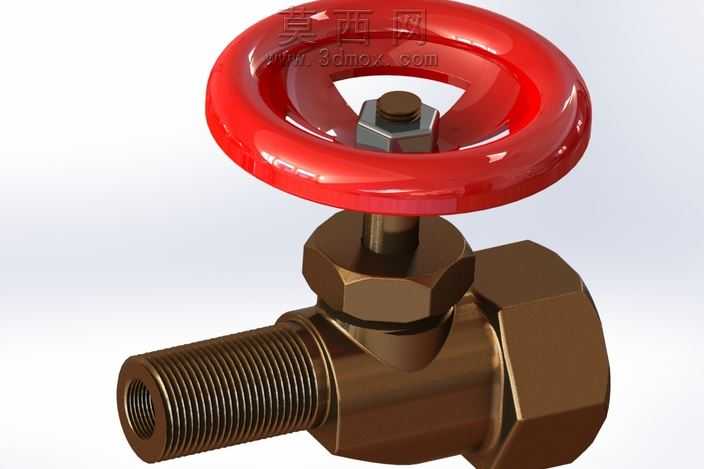

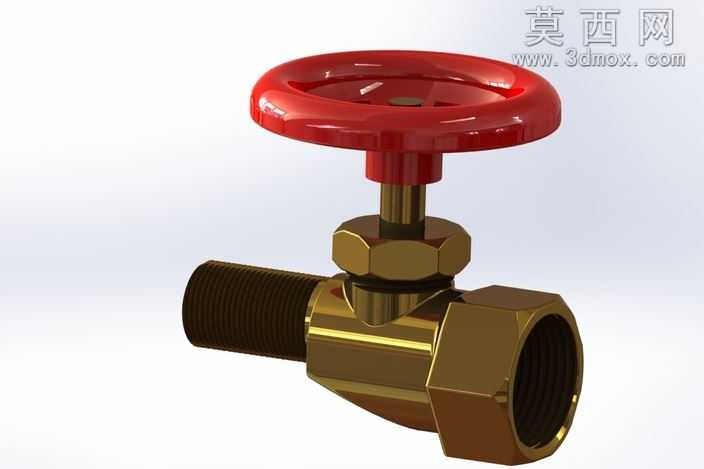

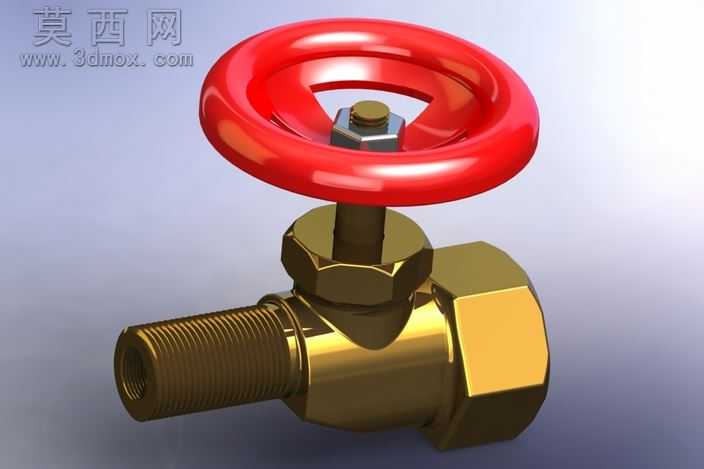

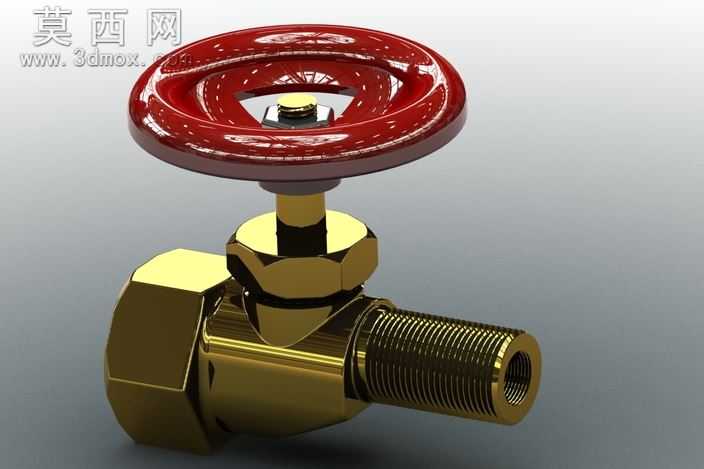

本作品为手动螺纹连接铜闸阀的三维数字化建模成果，建模过程以工业闸阀的实际生产结构为核心依据，采用参数化建模思路完成全零件的特征构建。首先针对阀体主体进行结构拆解，区分出内外螺纹连接端、六角紧固结构、阀杆装配腔、密封压装位等核心功能区域，通过拉伸、旋转、扫掠等基础建模特征完成阀体基体构建，对外螺纹段采用螺旋扫掠生成标准牙型，对内螺纹孔通过螺纹修饰特征还原真实连接结构，同时对阀体表面的六角拆装位做倒角处理，还原实际机加工的工艺细节。其次针对阀杆、压盖螺母、顶部锁紧件等传动与紧固零件逐一建模，保证各零件间的装配间隙符合机械设计公差要求，阀杆与阀体装配腔的同轴度、压盖螺母与阀体上螺纹段的配合精度都在建模阶段做了参数约束，可直接用于后续的虚拟装配干涉检查。手轮部分采用环形轮辐结构建模，还原红色绝缘手轮的曲面造型，对轮缘的圆角过渡、中心装配孔的定位结构都做了精细化处理，保证手轮与阀杆顶端的装配结构完全匹配。材质与渲染阶段，阀体及金属零件采用黄铜金属材质，调整材质的反射率、粗糙度参数还原铜质金属的半哑光金属质感，手轮部分采用亮面红色酚醛塑料材质，添加适当的高光反射与轻微的表面粗糙度模拟工业塑料的真实质感，顶部锁紧螺母采用镀锌钢材质，区分不同零件的材质差异提升渲染真实感。整体建模过程严格遵循螺纹闸阀的工作原理，还原了闸阀通过手轮旋转带动阀杆升降实现管路通断控制的核心结构，各零件的尺寸比例参考民用管路闸阀的通用规格设定，模型结构完整无缺失特征，可用于水暖管路系统的装配示意、阀件结构教学演示、产品宣传渲染图制作等场景，建模过程中对螺纹连接结构、阀杆密封结构、手轮传动结构的还原都符合工业阀门的设计规范，没有出现结构失真或特征错漏的问题。
