挖掘装载一体工程机械工作装置结构设计

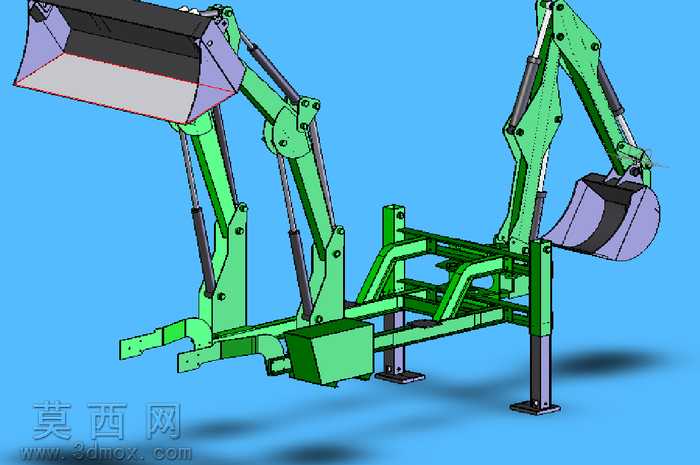

本作品为挖掘装载一体设备的工作装置三维建模成果，建模过程中严格遵循工程机械设计的尺寸规范与装配逻辑，对双侧工作机构进行了对称化结构还原。模型整体以主体安装机架为核心承载结构，机架采用框架式焊接结构设计，预留了与行走底盘对接的安装接口，同时为前端装载工作臂、后端挖掘工作臂分别设置了独立的铰接安装位，保证两类作业机构的受力能够均匀传递至整机底盘。前端装载机构采用双摇臂平行举升结构，搭配两组对称布置的液压油缸，分别负责动臂举升与铲斗翻转动作，建模时对每个铰接点的销轴、轴套结构都做了精细化还原，确保各运动部件之间不存在干涉问题，铲斗部分按照通用装载铲斗的轮廓进行建模，刃口、斗背、侧护板的结构比例完全符合实际工程设备的设计参数，能够直观呈现装载作业时的物料容纳与切削姿态。后端反铲挖掘机构采用多节动臂折叠结构，依次设置动臂、斗杆、铲斗三个运动层级，每个层级都匹配对应的液压驱动油缸，建模时还原了挖掘机构的支撑支腿结构，支腿可垂直伸缩实现作业时的整机稳定支撑，挖掘铲斗采用反铲式曲面设计，斗齿、斗唇的结构细节完整，能够清晰展示挖掘作业时的切削角度与受力路径。材质渲染方面，对结构件采用工程机械常用的亮绿色金属漆面材质，液压油缸杆做镀铬亮面金属处理，油缸筒采用深灰哑光金属材质，铲斗部分做耐磨钢的深灰磨砂质感处理，机架箱体部分做哑光深绿涂装，整体渲染效果贴近真实工程设备的外观质感。设计过程中重点考量了两类工作机构的运动空间兼容性，确保前端装载举升、后端挖掘折叠作业时，各部件不会发生运动碰撞，所有铰接点的转动角度范围都参照真实设备的作业参数进行设定，既保证了结构的合理性，也完整呈现了挖掘装载一体机双作业端的功能布局特点，清晰展现了这类多功能工程机械的核心工作结构组成。
