挖掘机动臂斗杆工作装置三维结构设计

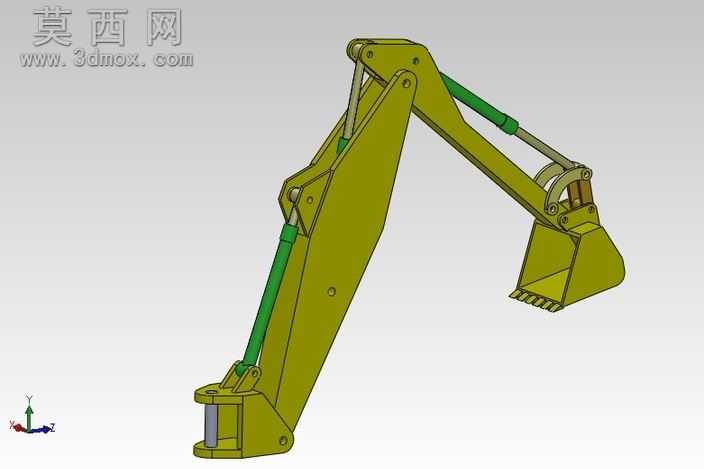

本作品为挖掘机械工作执行端的三维结构建模成果，建模过程围绕反铲挖掘装置的真实作业逻辑展开，完整还原了动臂、斗杆、铲斗以及配套液压驱动部件的装配关系与运动逻辑。建模阶段首先依据挖掘作业的受力特性确定各构件的基础轮廓比例，对动臂的弯臂结构、斗杆的铰接点位、铲斗的斗齿排布与切削刃角度进行了精准的参数化绘制，每一处铰接孔位的同轴度、构件间的运动间隙都经过反复校验，确保模拟作业过程中不会出现结构干涉问题。材质设置上，主体金属结构件采用工程机械常用的橄榄绿涂装金属材质，调整材质的粗糙度与金属度参数还原工程装备漆面的哑光质感，液压活塞杆部分设置为高反光的镀铬金属材质，缸筒部分匹配深绿色工程漆面，铲斗斗齿部分添加轻微的磨损质感表现，让整体模型更贴近真实设备的视觉效果。结构设计层面，完整复刻了工作装置的多组铰接转动副，动臂与基座连接的铰接点、动臂与斗杆的连接点位、斗杆与铲斗的铰接结构，以及三组液压油缸的两端铰接位置都严格按照真实挖掘装置的运动学关系布置，能够完整模拟动臂升降、斗杆收放、铲斗翻转的全套挖掘作业动作，各液压油缸的伸缩行程参数也匹配真实设备的作业范围，可直观展示挖掘作业时各部件的联动状态。设计过程中重点考量了构件的受力合理性，对动臂的加强筋结构、各铰接位置的衬套安装位、铲斗的背部加强结构都做了细致的结构还原，没有省略关键的受力结构细节，既保证了模型外观的还原度，也能为挖掘装置的结构原理展示、运动学仿真提供可靠的三维模型基础，整体建模逻辑清晰，装配层级明确，各部件可单独拆分查看内部结构，也可用于相关工程机械的教学演示、结构参考使用。
