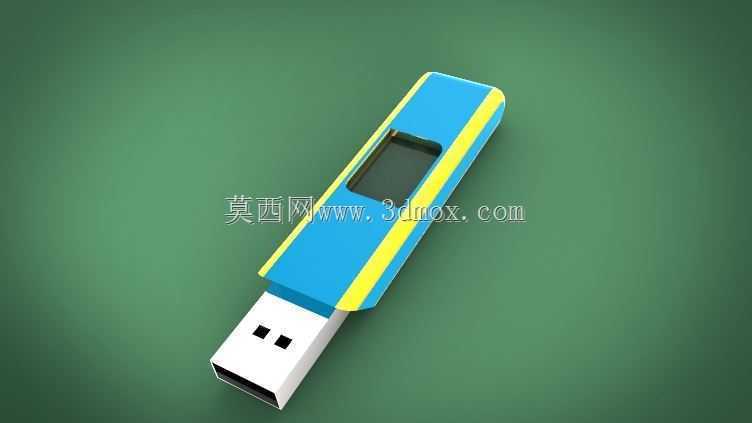

蓝黄拼色便携U盘外观结构设计方案

　　日常办公场景中，这类便携闪存盘是跨设备传输小体积工程文档、三维模型轻量化文件、现场调试参数表的常用载体，相比云传输更适配无外网的工业现场、涉密内网办公环境，无需依赖网络即可完成数据快速拷贝，在车间工位调试、外协厂技术交底、跨部门图纸流转等场景下使用率极高。这款U盘的设计首先考虑了手持插拔的受力合理性，主体外壳做了圆弧收边处理，插拔时手指握持的受力区域避开了金属接插件的边缘，避免长期插拔造成的硌手问题，外壳的蓝黄撞色条不仅做视觉区分，实际是外壳上下盖的装配对位标识，组装时可通过色条对齐快速定位卡扣位置，提升装配效率。金属USB接插件部分做了标准公头尺寸设计，完全符合通用USB接口的插拔公差要求，插入台式机前置接口、笔记本侧置接口、

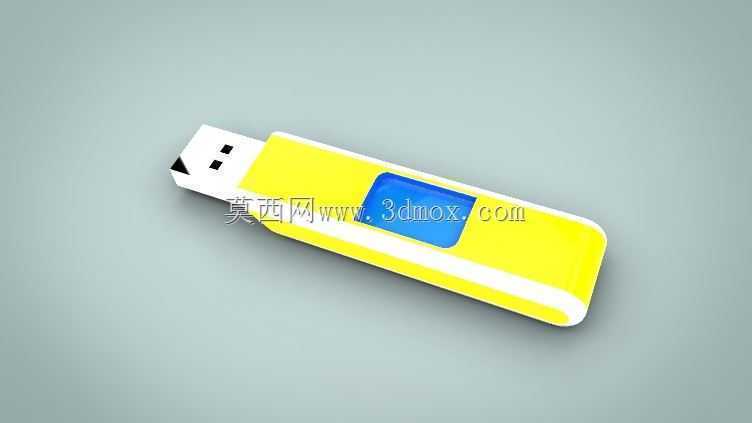

　　工业设备前置USB端口时都不会出现干涉，接插件根部做了加厚的限位台阶，插入到位后台阶面与设备接口端面贴合，避免长期插拔造成的接插件根部弯折断裂。外壳中部预留的透明视窗区域，可用于粘贴容量标识、企业LOGO或者定制化的资产标签，方便企业做办公资产统一管理，视窗做了内凹0.3mm的设计，粘贴标签后不会因为插拔摩擦造成标签卷边脱落。整体外形长度控制在65mm以内，宽度18mm，厚度8mm，属于常规便携尺寸，可适配市面上绝大多数U盘保护套、挂绳孔位，尾部预留的挂绳安装位做了一体化的注塑凸台，凸台厚度与外壳壁厚保持一致，避免挂绳拉扯造成的凸台断裂问题。外壳采用上下卡扣式装配，无需螺丝固定，接缝处做了0.1mm的止口设计，装配后接缝均匀无错位，

　　日常使用中可阻挡少量灰尘进入内部电路板区域，提升产品在车间多尘环境下的使用寿命。内部电路板的固定槽位做了对称的定位筋，电路板装入后上下左右四个方向都有限位，即使U盘从1.2米高度跌落至水泥地面，也不会出现电路板移位导致的接插件接触不良问题。
