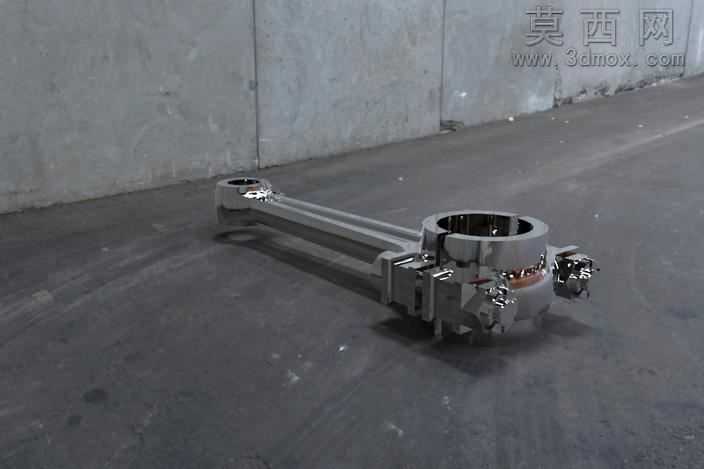

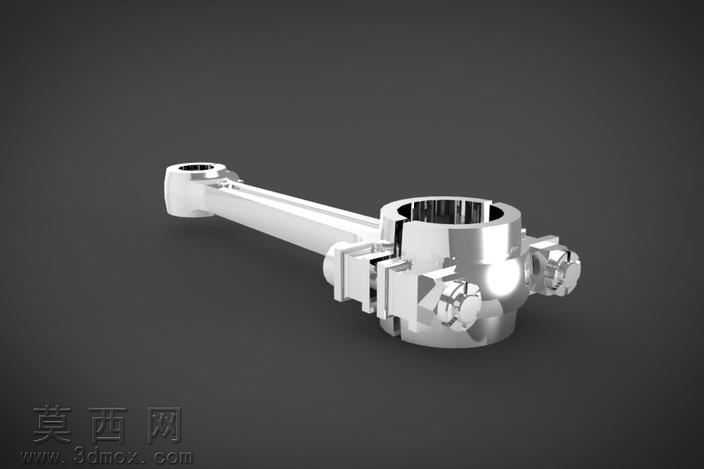

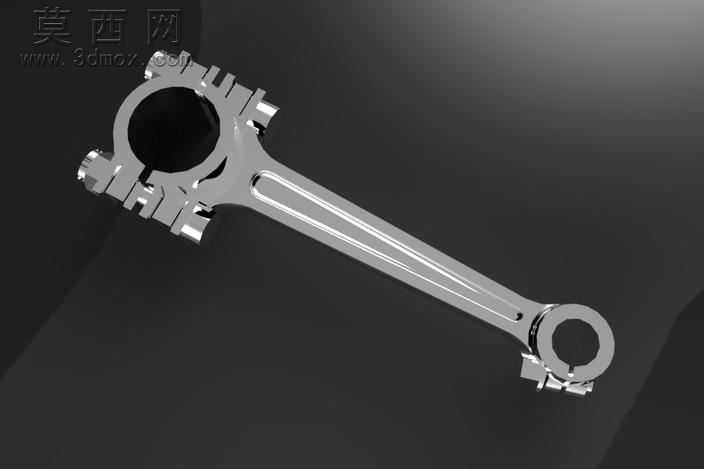

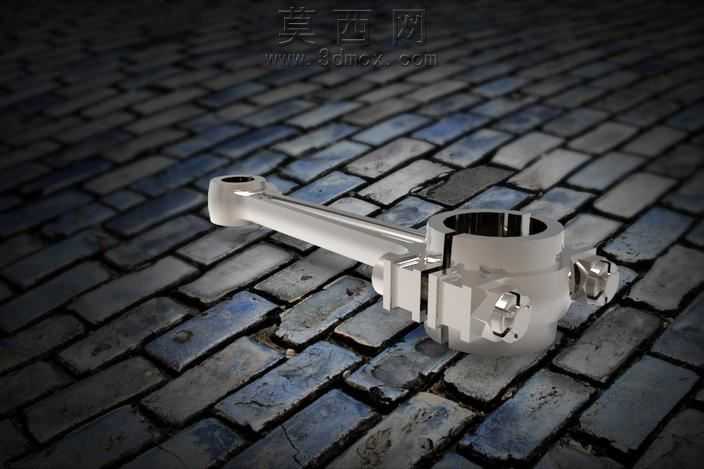

机械传动用连接杆结构三维设计作品

本作品为机械传动场景使用的连接杆三维建模成果，建模过程依托专业三维设计软件完成，整体遵循机械零件设计的标准化规范，从结构合理性、装配适配性、力学承载性多个维度展开设计。建模初期先梳理连接杆的核心功能定位，明确其在传动系统中承担力传递、部件连接、运动轨迹约束的核心作用，以此为基础确定整体外形轮廓：杆身采用等强度设计思路，在保证整体抗弯、抗扭承载能力的前提下，对非受力区域做合理的轻量化处理，避免不必要的材料冗余，同时保证杆身的刚度满足传动工况下的形变控制要求。两端的连接结构是建模的重点部分，针对不同的装配对接需求，分别设计了适配的连接位，其中一端设置了带定位基准的销轴连接孔，孔位周边做了局部加厚处理，分散销轴传动过程中的应力集中，孔内壁的尺寸公差严格按照机械装配的配合要求设定，保证装配后销轴转动顺畅无卡滞，同时不会出现过大的配合间隙导致传动冲击；另一端设置了适配螺栓紧固的连接平面，平面上预留了对应规格的螺栓过孔，孔位周边设计了沉头结构，保证螺栓紧固后端头不会突出连接平面，避免对周边运动部件造成干涉。材质设定环节结合连接杆的实际使用工况，为模型赋予了常用的合金结构钢材质属性，调整材质的表面粗糙度、金属反光度参数，还原经过机加工后的金属零件真实质感，杆身非配合面做了轻度的氧化处理质感模拟，配合面则模拟了精磨加工后的高光金属效果，不同区域的材质区分清晰，能够直观展现零件的加工工艺差异。结构校验环节，建模过程中反复核对各部分的尺寸比例，确认连接位的中心距、杆身截面尺寸、各孔位的同轴度、连接平面的平面度等关键参数符合机械设计的通用标准，同时对模型做了装配干涉模拟，确认该连接杆与对应配合的销轴、螺栓、相邻传动部件装配时不会出现结构冲突，运动过程中杆身的摆动轨迹不会触碰周边构件。整体建模过程严格遵循参数化设计逻辑，所有尺寸均设置了可调整的参数关联，后续如果需要适配不同规格的传动场景，只需要调整对应参数即可快速生成新规格的连接杆模型，无需重新搭建整体结构，大幅提升了模型的复用性。模型完成后对所有的倒角、圆角细节做了精细化处理，所有锐边都按照机械加工的工艺要求设置了合理的倒钝圆角，既避免锐边带来的应力集中问题，也让模型的细节表现更贴近真实生产的零件状态，整体结构简洁实用，完全满足机械传动场景下的连接杆设计使用需求，可直接用于装配模拟、工况演示、工程参考等多个场景。
