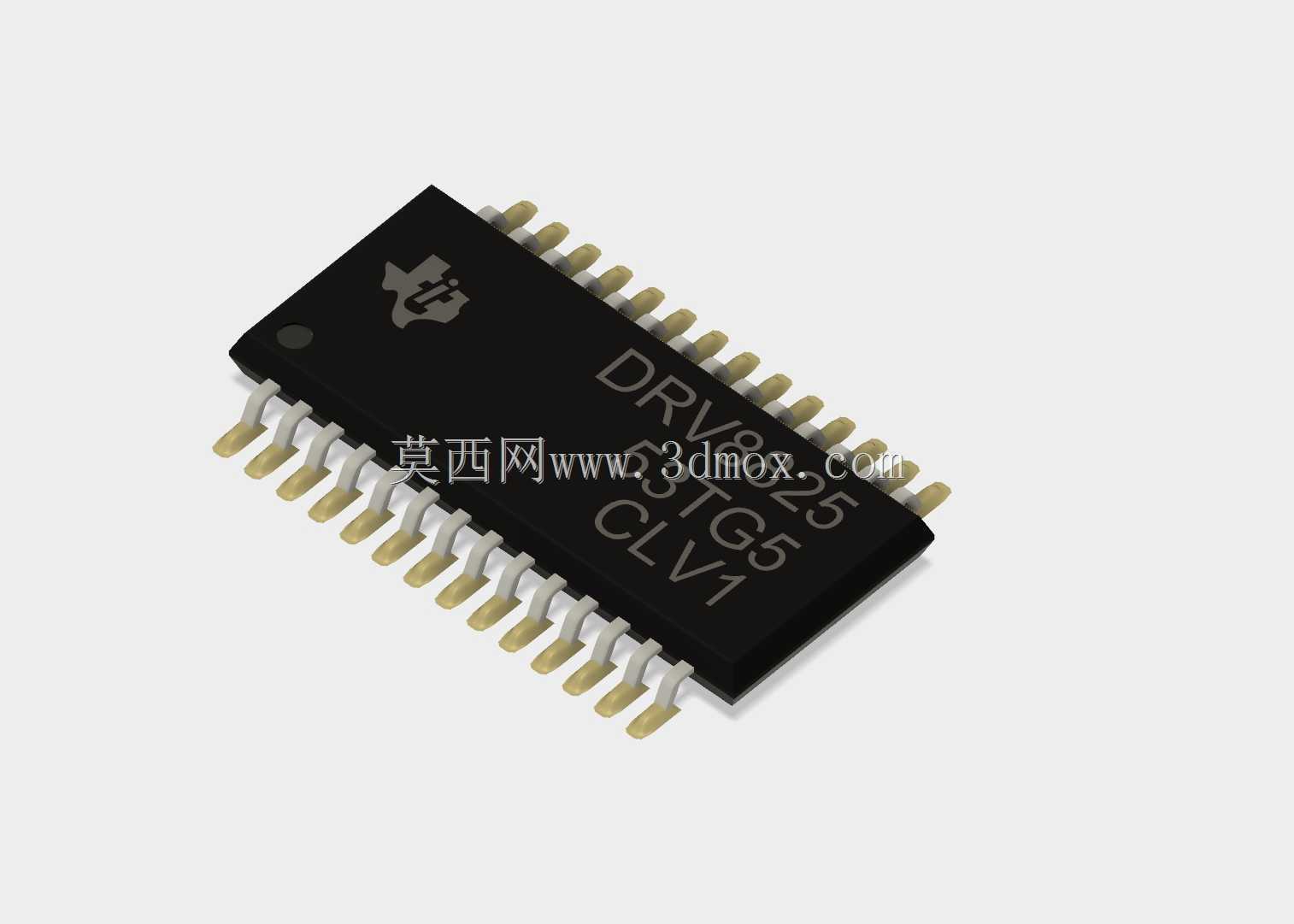

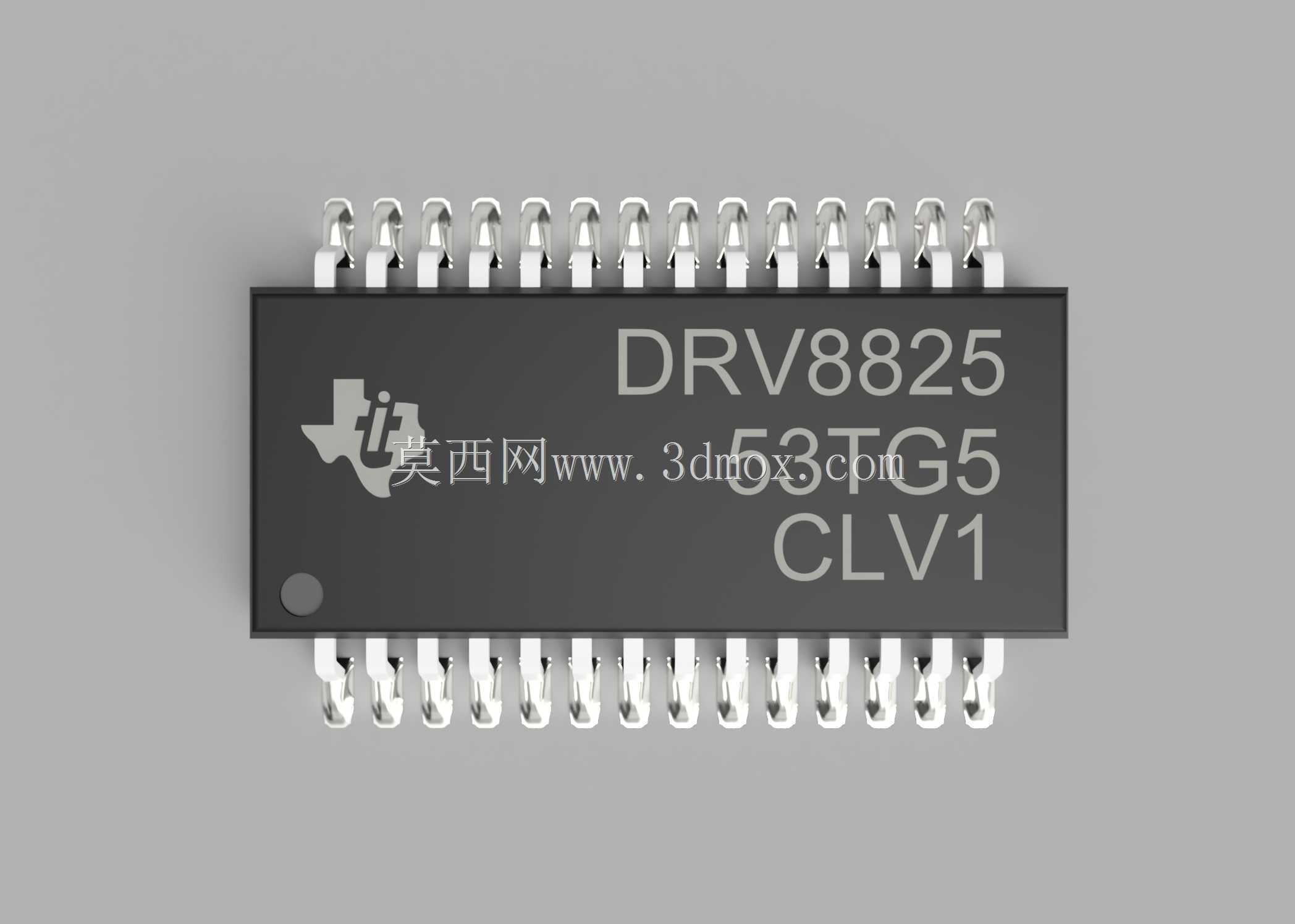

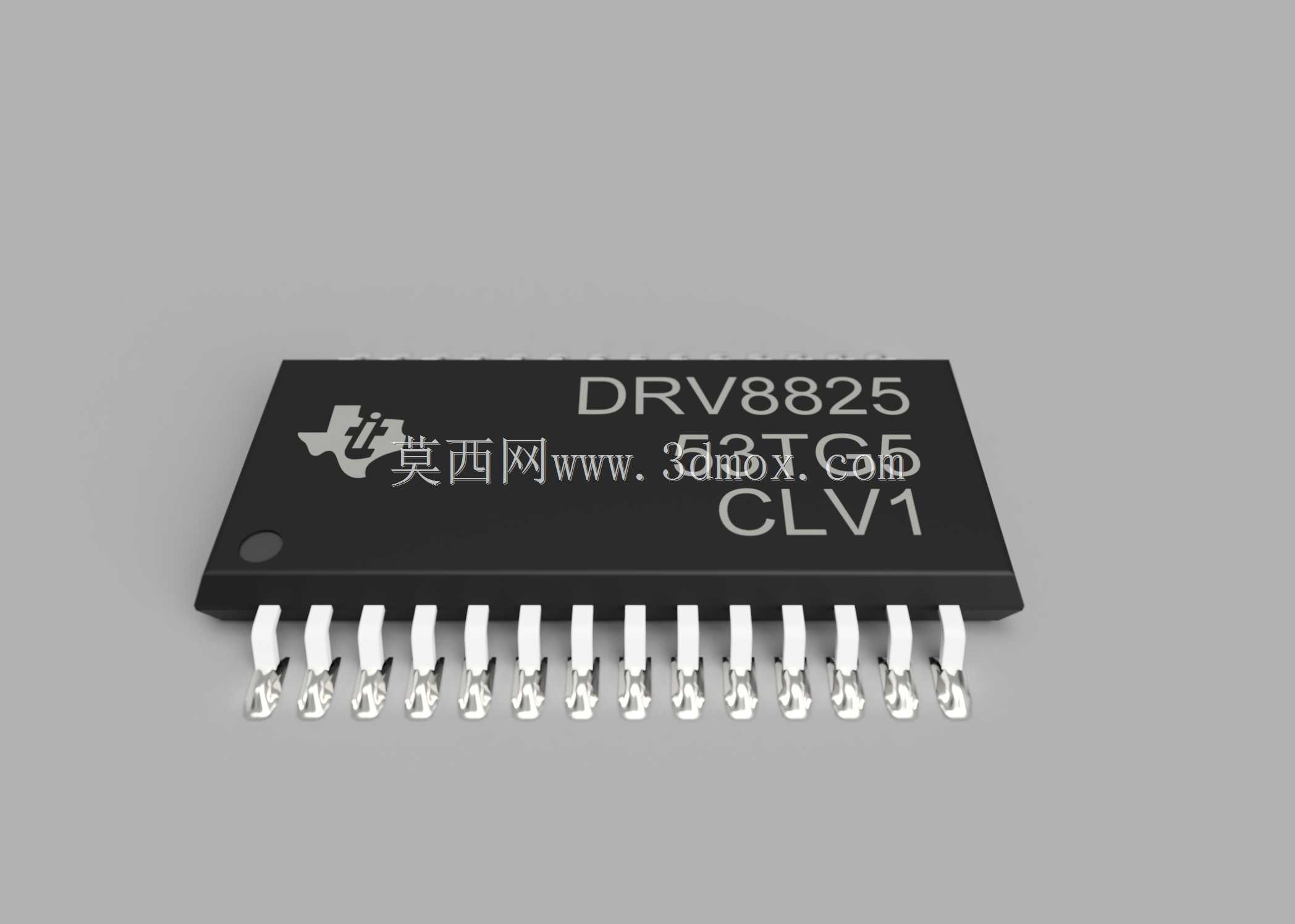

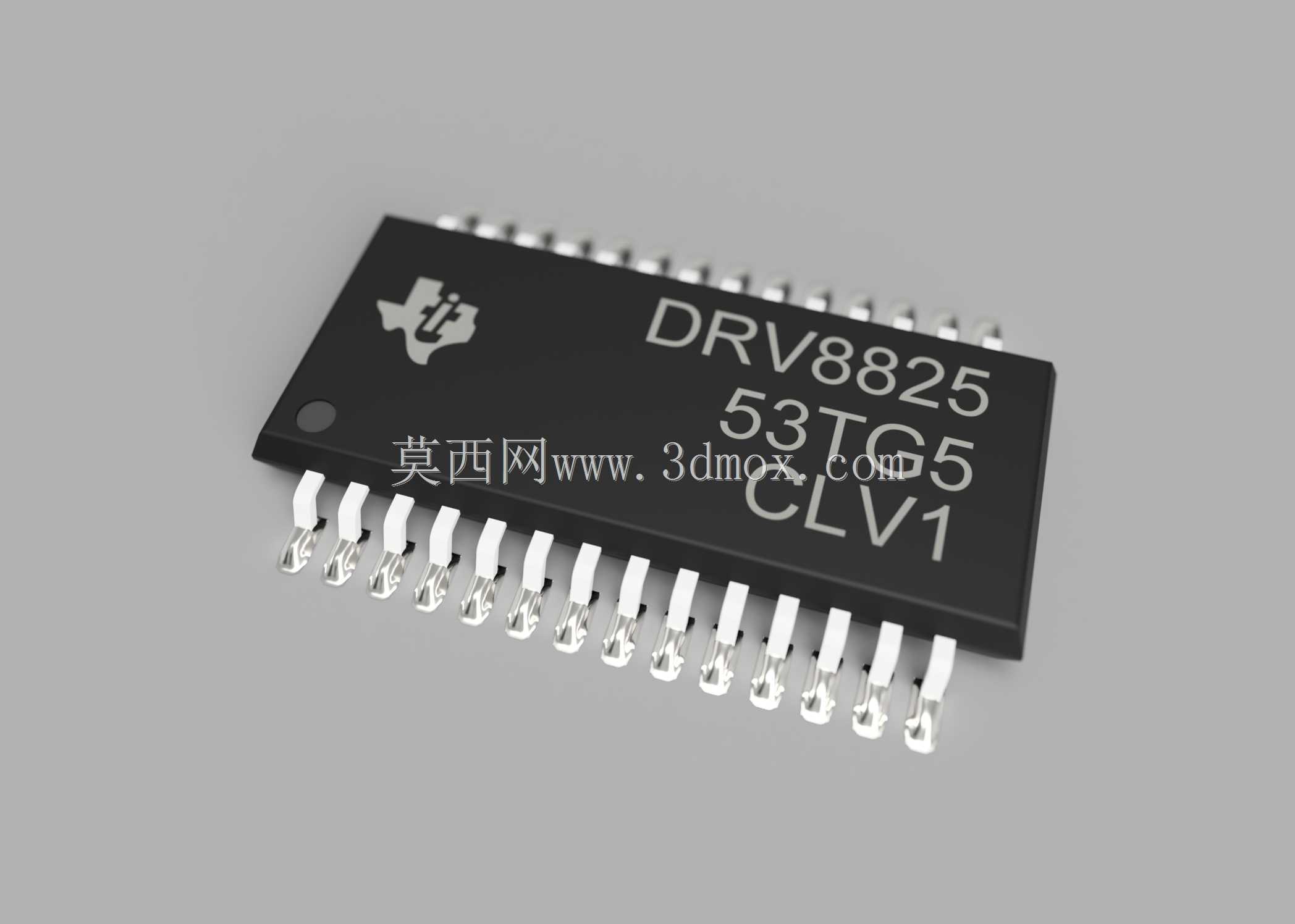

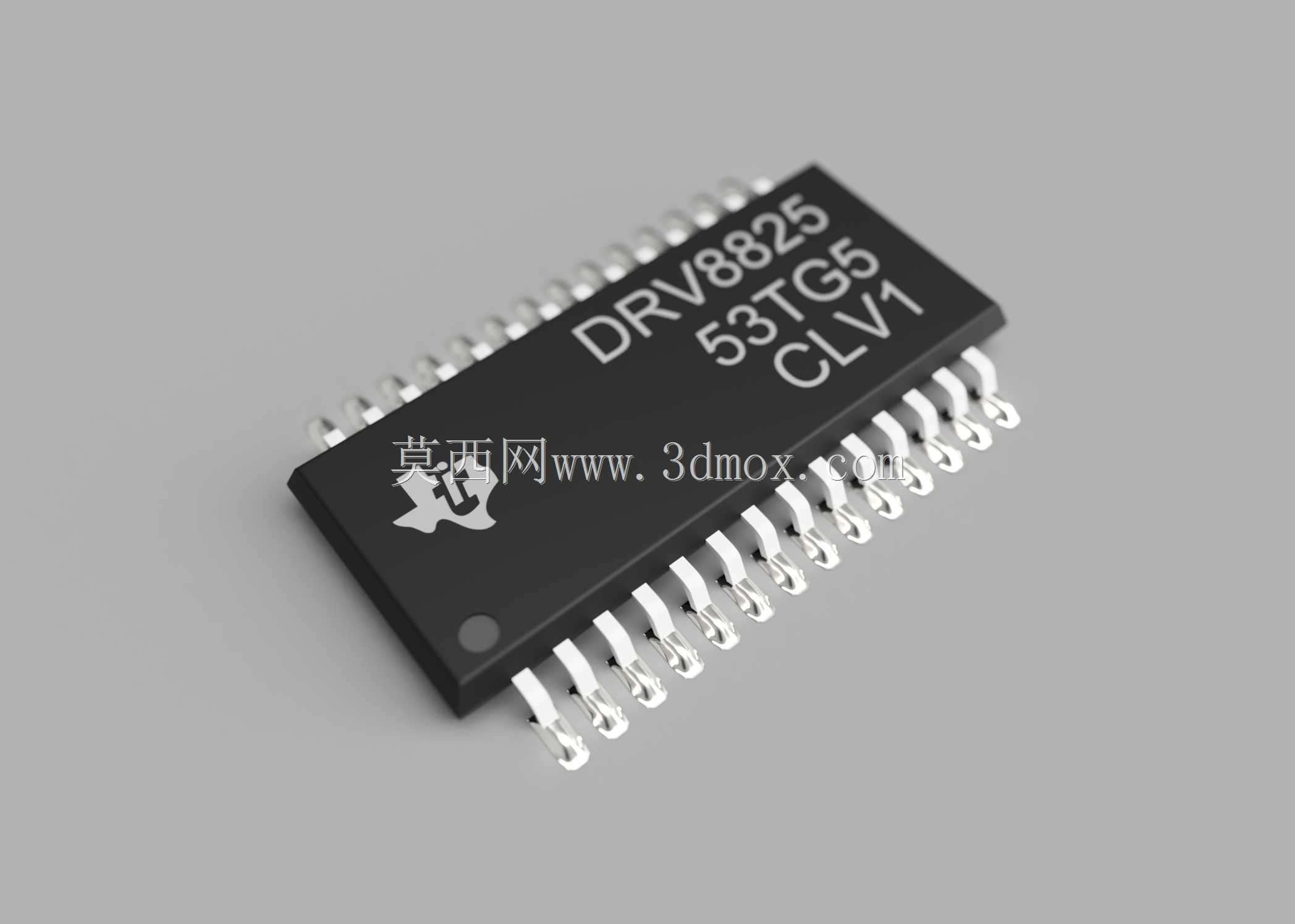

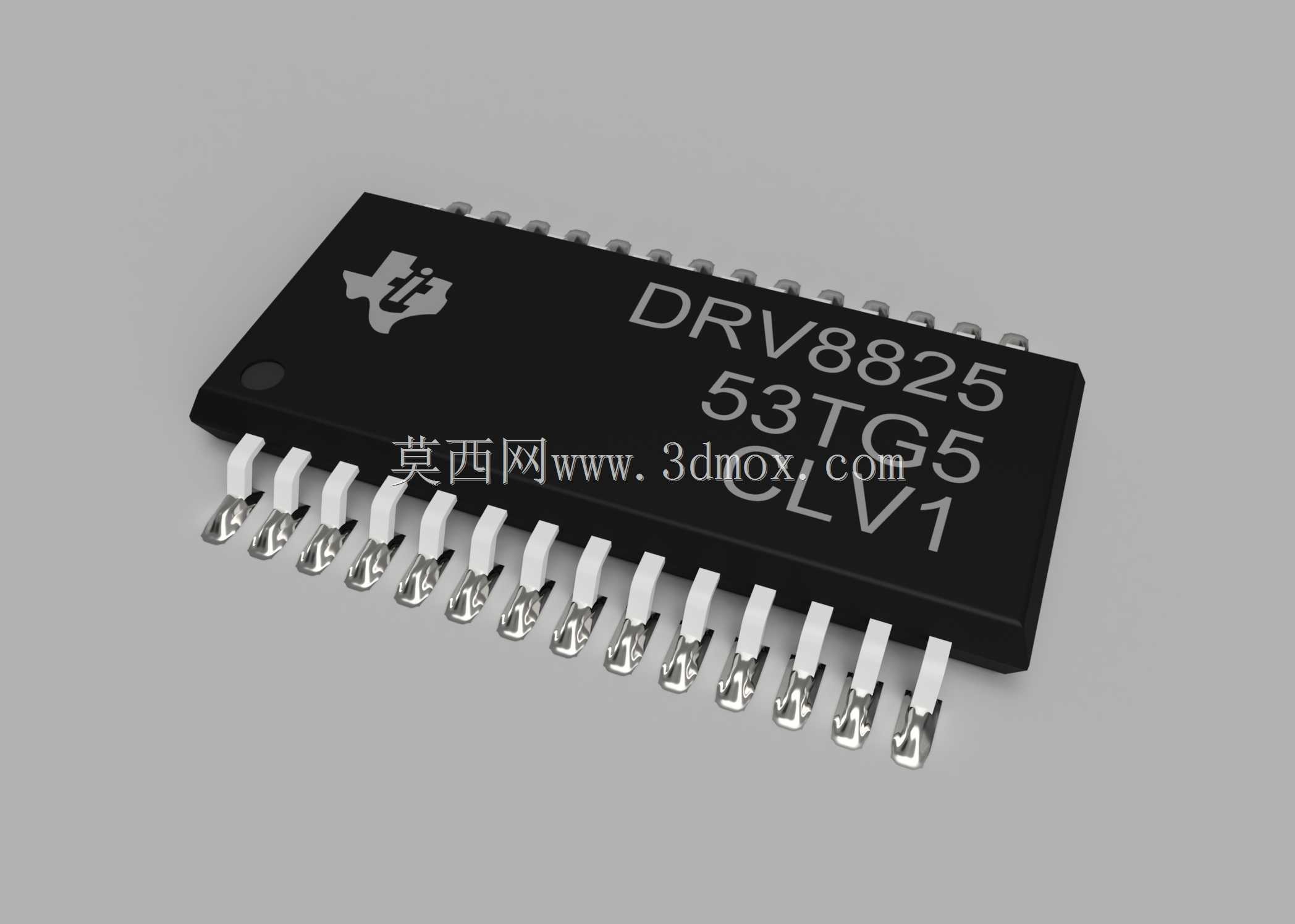

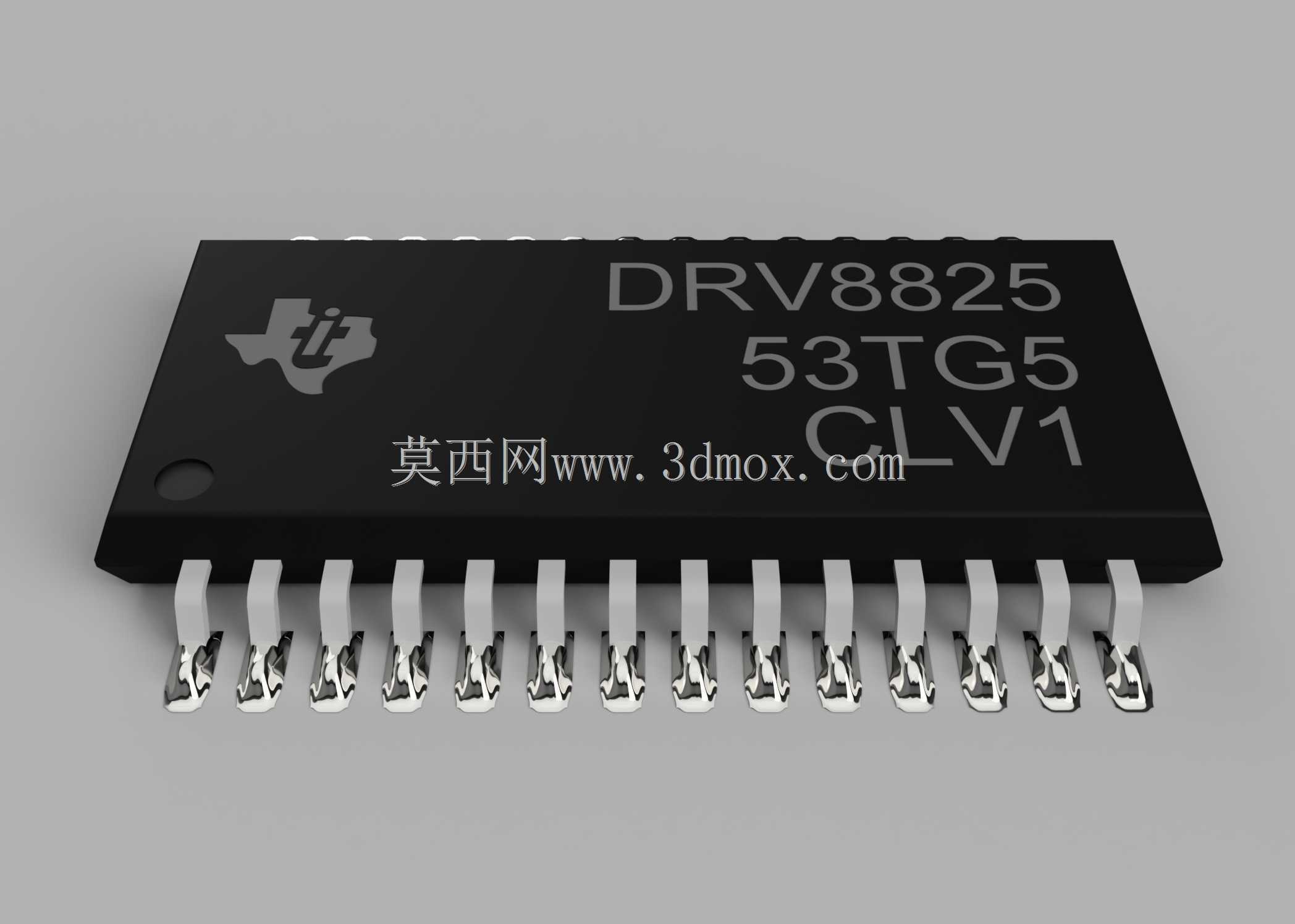

HTSSOP28封装DRV8825步进电机驱动芯片

　　在小型自动化设备、桌面级数控装置、3D打印运动模组以及精密仪器进给机构的设计选型中，步进电机驱动芯片是决定运动控制精度与运行稳定性的核心元器件，DRV8825作为应用广泛的细分驱动方案，其HTSSOP（28）封装的三维结构数据，是PCB布局、结构干涉校验、散热方案设计阶段不可或缺的参考依据。从实际工程应用场景来看，该芯片常被用于驱动42、57系列两相混合式步进电机，可实现最高32细分的电流控制，能有效降低电机运行时的低频振动，在低速进给场景下可大幅提升运动平稳性，避免丢步、过冲等常见控制问题。不同于传统直插封装的驱动元件，HTSSOP（28）封装采用表贴式设计，引脚沿封装本体两侧对称排布，每侧14个引脚向外延伸形成鸥翼形结构，

　　这种引脚设计在焊接时可形成更可靠的焊点，同时也便于后期返修时的拆焊操作，建模过程中需要严格还原引脚的弯折角度、引脚间距以及引脚与封装本体的相对位置，否则在PCB装配阶段极易出现引脚虚接、与焊盘对位偏差等问题。从设计思路层面来说，这类功率驱动芯片的三维建模不能仅还原外观轮廓，需要重点关注封装本体的厚度、散热焊盘的位置与尺寸——HTSSOP封装底部带有裸露的散热焊盘，在实际PCB设计中该焊盘需要连接大面积铺铜并通过过孔连接内层散热层，建模时准确还原散热焊盘的凸起高度与边界尺寸，可帮助结构工程师提前校验芯片与周边散热结构、绝缘垫片的装配间隙，避免因尺寸偏差导致散热片安装不到位、芯片与周边元器件发生空间干涉。在安装边界的尺寸把控上，

　　该封装的整体宽度、长度以及引脚末端的跨度尺寸都需要严格遵循器件手册的公差范围，建模时预留合理的装配余量，尤其是在高密度PCB布局场景下，芯片周边常布置有电容、电阻等被动元件，准确的三维模型可帮助工程师在设计阶段就完成空间干涉检查，减少后期打样的迭代次数。此外，芯片表面的丝印标识、定位缺口等细节也需要在模型中准确体现，这些结构是SMT贴片加工时的视觉定位参考，准确还原这些细节可让模型在生产工艺校验环节也具备实用价值，帮助工艺人员提前确认贴片工序的视觉识别点位置，优化钢网开孔方案，提升批量焊接的良率。
