BLTouch自动调平传感器结构设计

　　在桌面级FDM3D打印设备的实际生产与调试场景中，打印平台的平面度偏差、安装倾斜误差一直是影响首层打印附着力、成品成型精度的核心痛点，传统的手动调平方式依赖操作人员经验，需要反复调整平台调平螺母、测试喷嘴与平台间距，不仅调试效率低下，且在设备长期使用出现平台形变、传动件磨损后，需要重复进行调平操作，大幅增加了设备使用的时间成本。BLTouch作为适配绝大多数FDM3D打印机的自动调平探测组件，其核心作用就是替代人工完成打印平台多点位的高度探测，为设备主控提供精准的平台高度差数据，通过固件算法自动补偿Z轴运动偏移，保证打印过程中喷嘴与平台的间距始终处于合理区间，大幅降低设备调试门槛，提升打印成品的成功率。

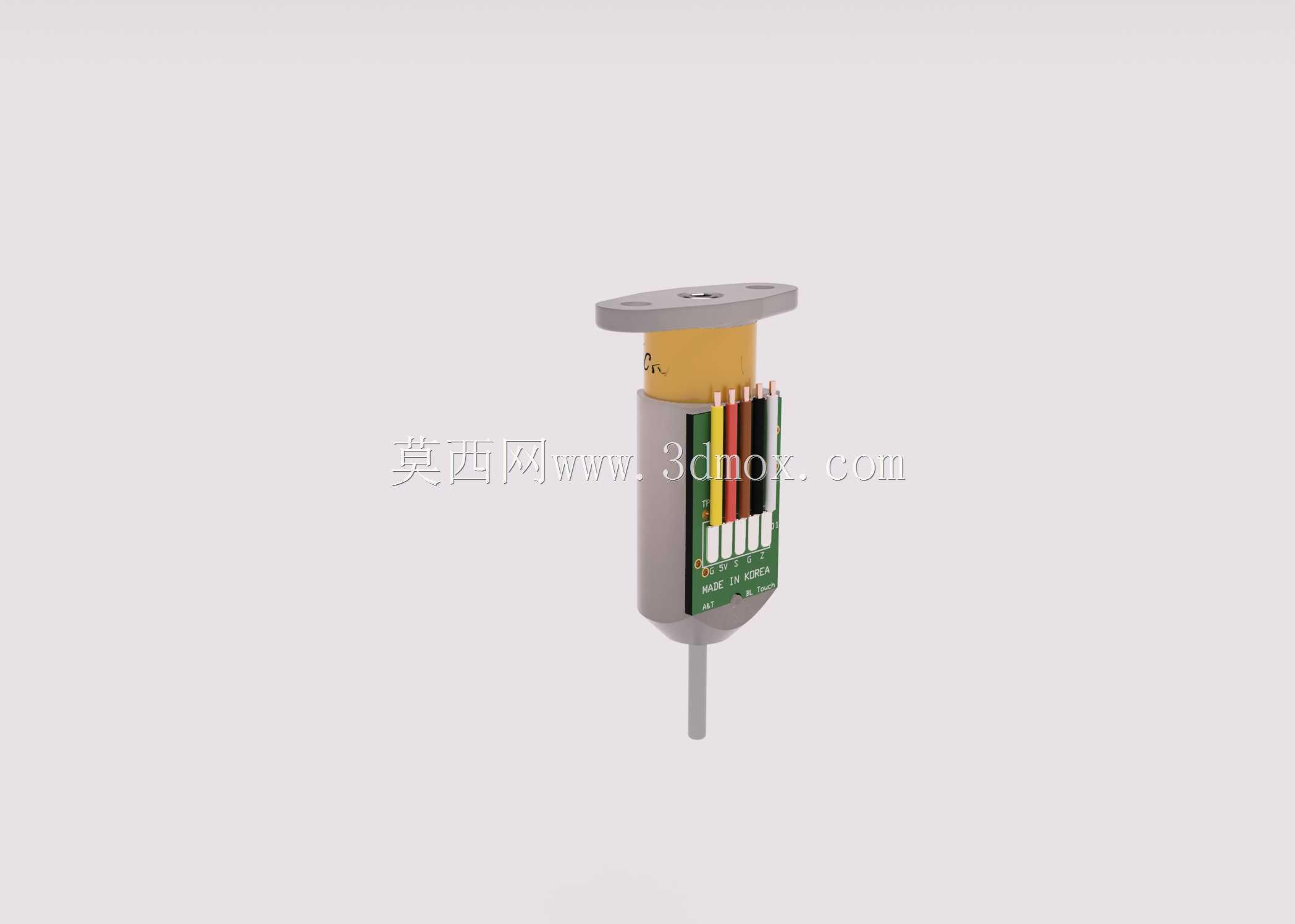

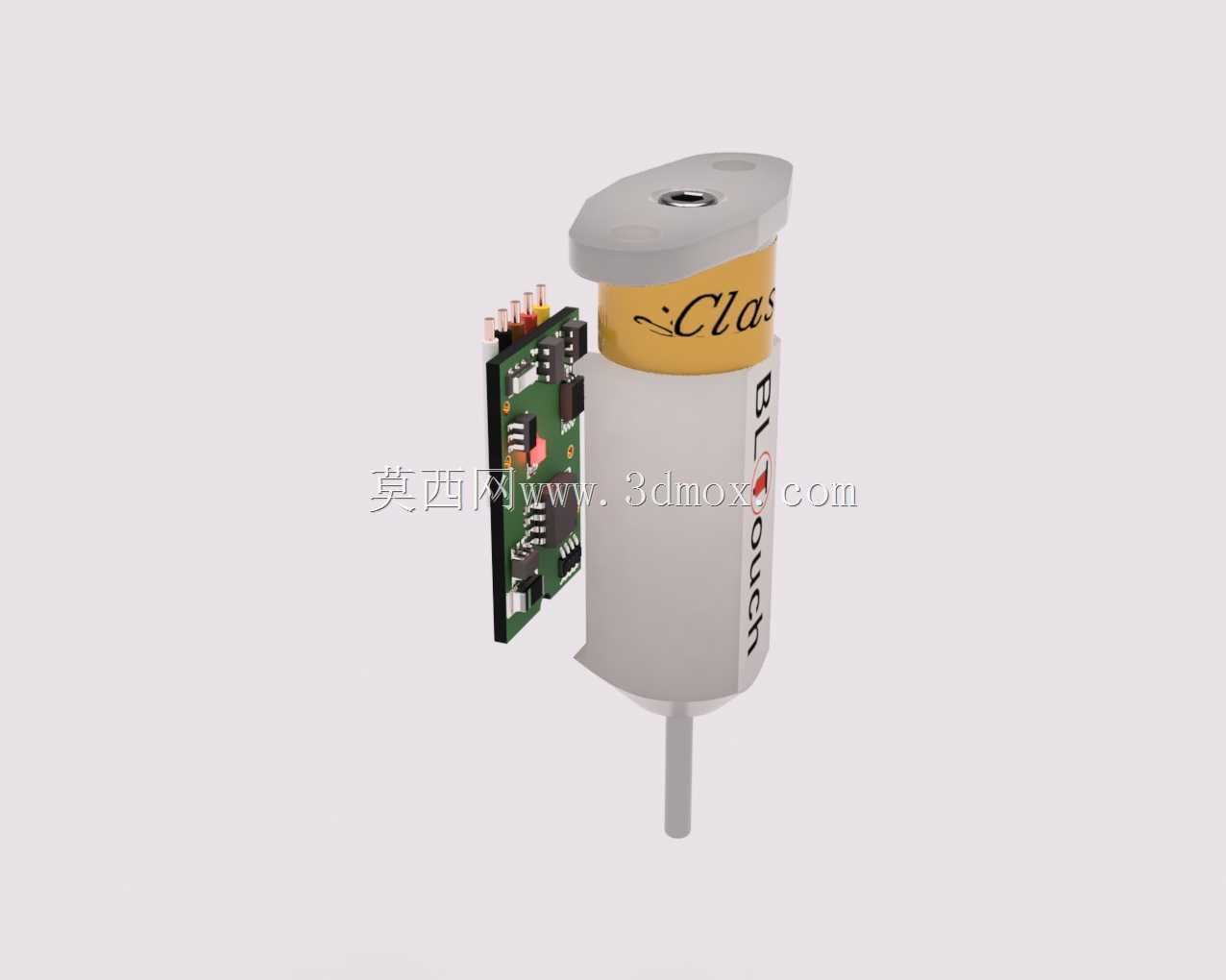

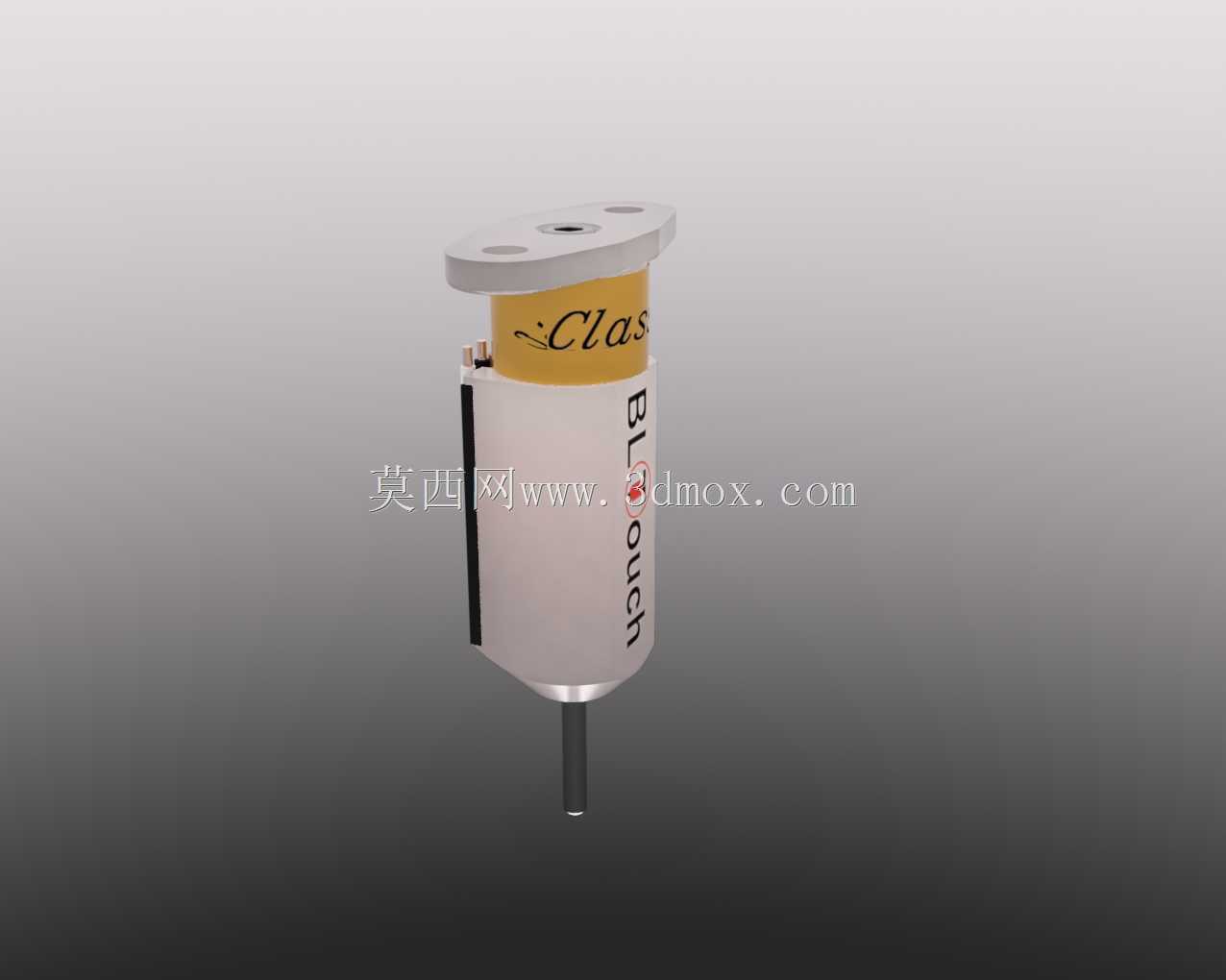

　　从结构设计思路来看，这款BLTouch Classic版本采用了集成化的柱状主体设计，整体外壳分为上下两个功能段，上部为带安装定位孔的法兰固定端，设置了两个对称的安装孔位，可直接通过M3螺丝固定在3D打印机的挤出头支架侧方，安装位置需要保证探针伸出后处于喷嘴的有效探测半径内，同时不会与打印平台、打印件产生运动干涉。下部为探针收纳与驱动腔体，内置电磁驱动结构与位置检测元件，区别于传统的机械限位式调平传感器，BLTouch采用可伸缩的金属探针作为探测接触端，探针的伸出与收回通过内部电磁结构驱动，探测过程中探针接触到平台表面后会触发内部的位置信号，将高度数据反馈给设备主控，整个探测过程的接触力极小，不会对打印平台表面造成划伤，也不会因为接触力过大导致探针弯折损坏。

　　从安装边界尺寸来看，主体圆柱段直径适配市面上绝大多数挤出头支架的安装空间，整体轴向长度控制在合理范围内，安装后不会过多增加挤出头组件的整体重量，避免X轴运动过程中因为负载过大导致的传动精度下降。探针的伸出行程经过精准设计，既能够保证在正常探测距离内顺利触发，也能在探针收回后完全收纳进主体外壳内，避免打印过程中探针剐蹭已打印的模型表面。侧面预留的接线引脚采用标准化排布，可直接适配主流3D打印机主控板的传感器接口，不需要额外定制转接线材，降低了改装适配的难度。

　　在实际功能特性上，这款调平传感器具备较高的探测重复精度，能够稳定识别微米级的高度差，支持高温打印平台的探测作业，不会因为平台加热后的温度变化出现检测精度漂移，同时兼容玻璃平台、PEI涂层平台、磁性贴膜平台等多种常见的3D打印平台材质，不需要针对平台材质调整传感器参数。其内部的探针过载保护结构，能够在探针受到侧向撞击时自动触发收回动作，避免探针或者内部结构因为碰撞损坏，在设备出现运动超差、打印件翘边顶撞探针的场景下，能够有效降低组件损坏的概率。在结构建模过程中，需要重点保证安装法兰的孔位同轴度、探针运动腔体的内壁圆柱度，避免因为加工或者装配误差导致探针伸缩卡滞，影响探测精度与响应速度，同时外壳的拼接位置需要做密封处理，减少打印过程中产生的粉尘进入腔体内部，影响内部电磁元件与运动结构的使用寿命。
