带安装支架步进电机阳极氧化铝挤出机构

　　桌面级熔融沉积成型设备的送料核心部件，这套挤出机构采用阳极氧化铝作为主体结构基材，搭配独立设计的安装支架与步进电机直连驱动方案，主要负责将丝状成型耗材稳定推送至热端熔融腔，是保障打印过程送料精度、回抽响应速度的核心功能组件。从实际应用场景来看，这类结构多用于近程挤出的桌面3D打印设备，相比远程送料结构，其送料路径更短，回抽动作的滞后量更小，在打印柔性耗材、高填充比例制件时，能有效减少堵头、送料打滑、耗材溢边等常见问题。

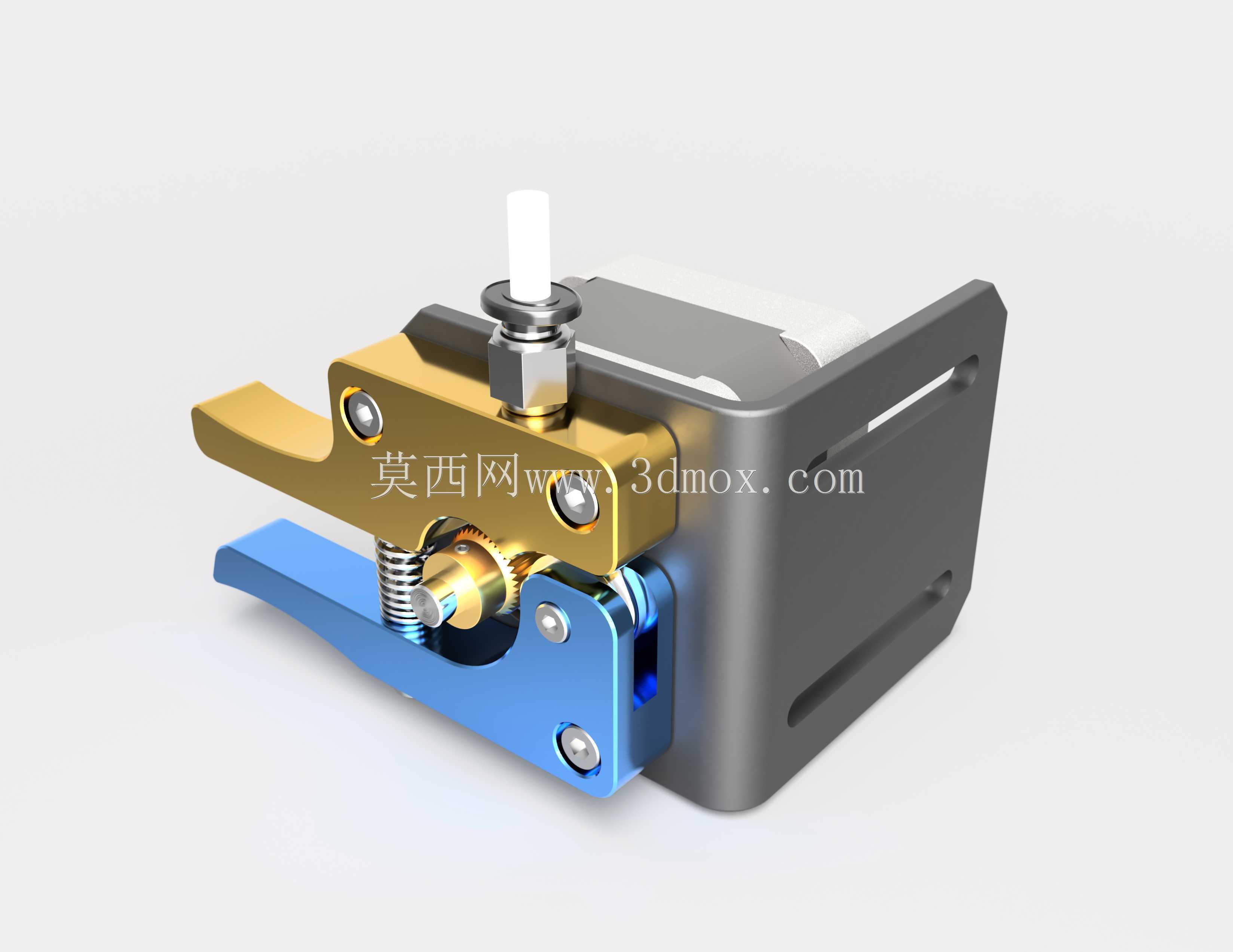

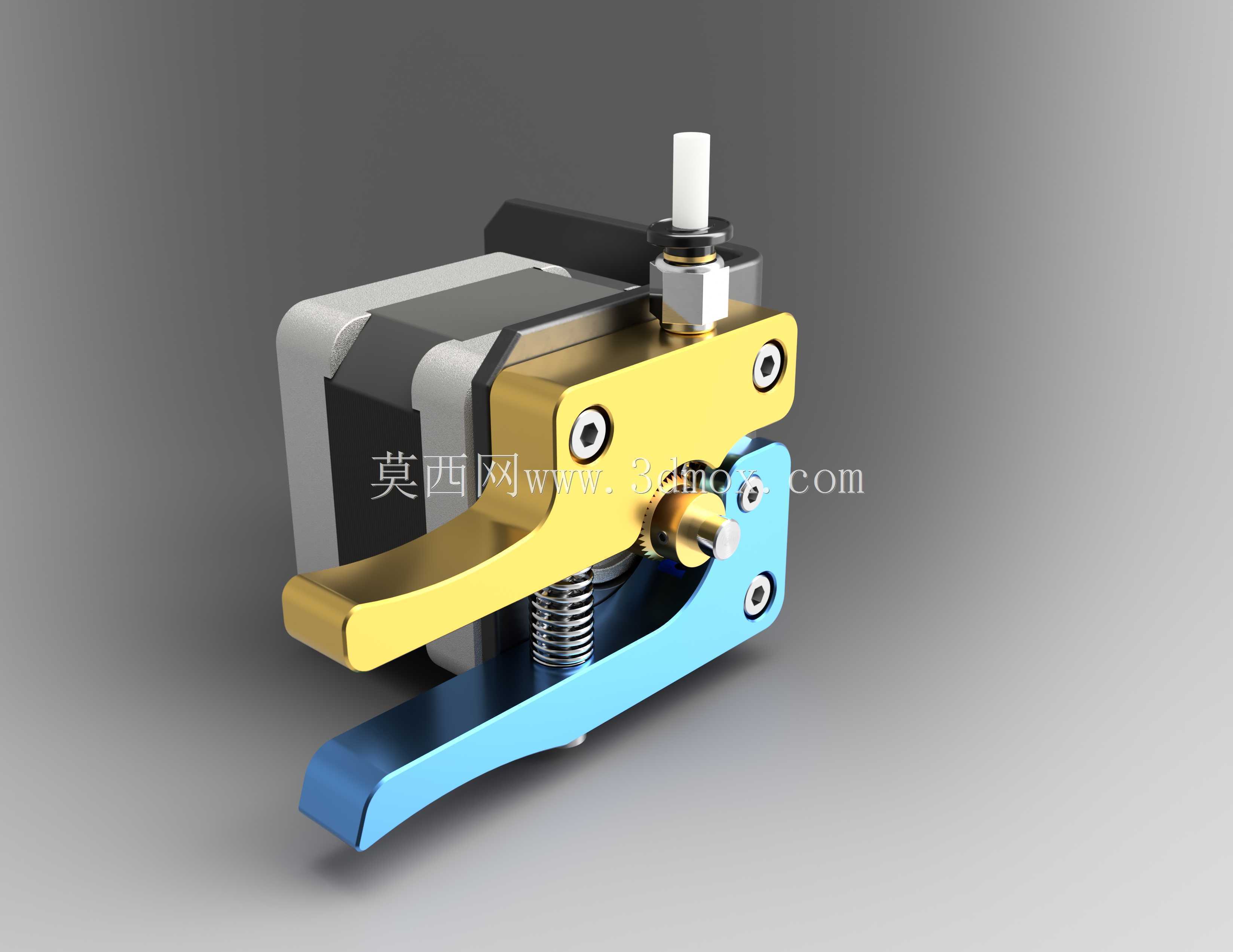

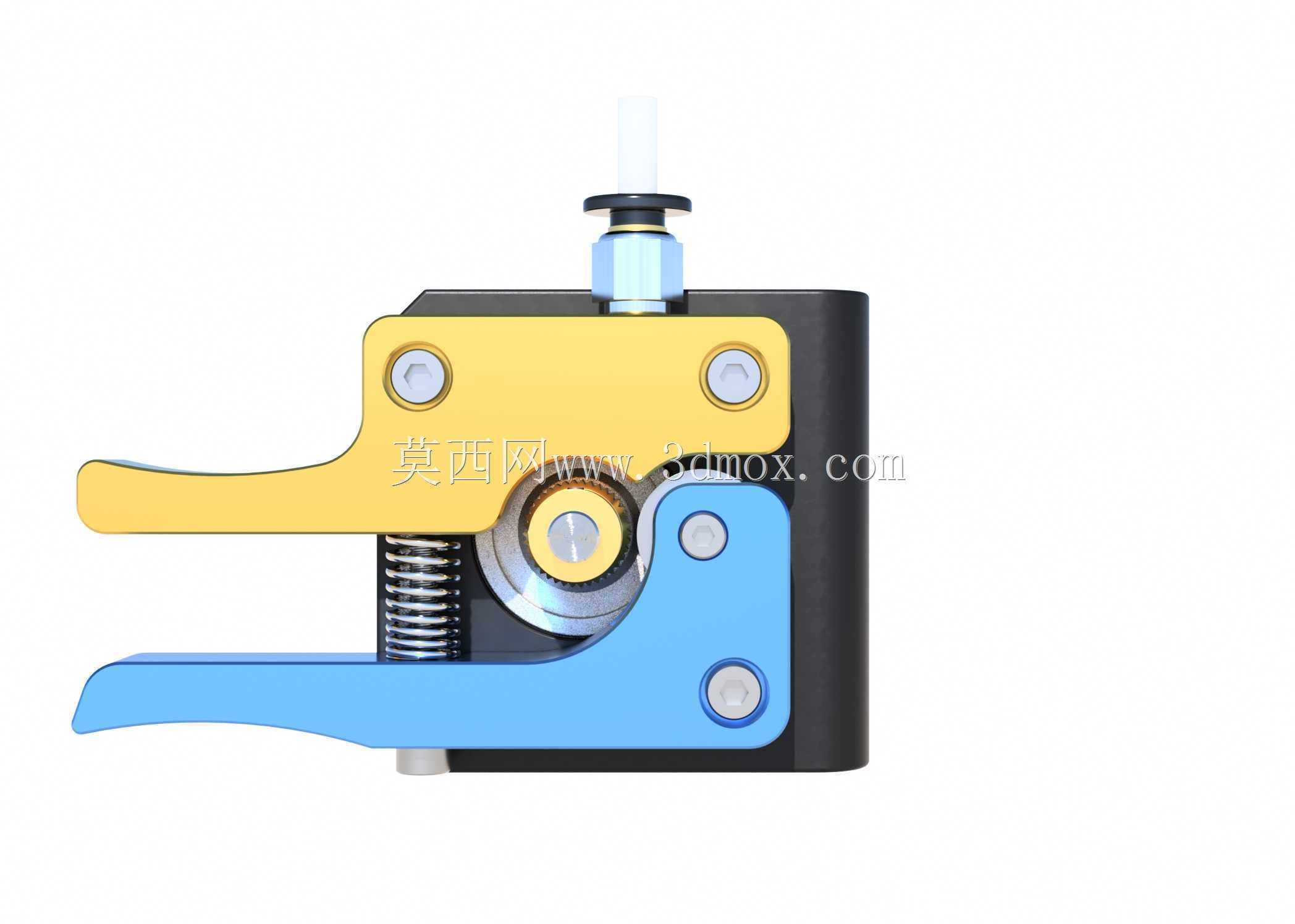

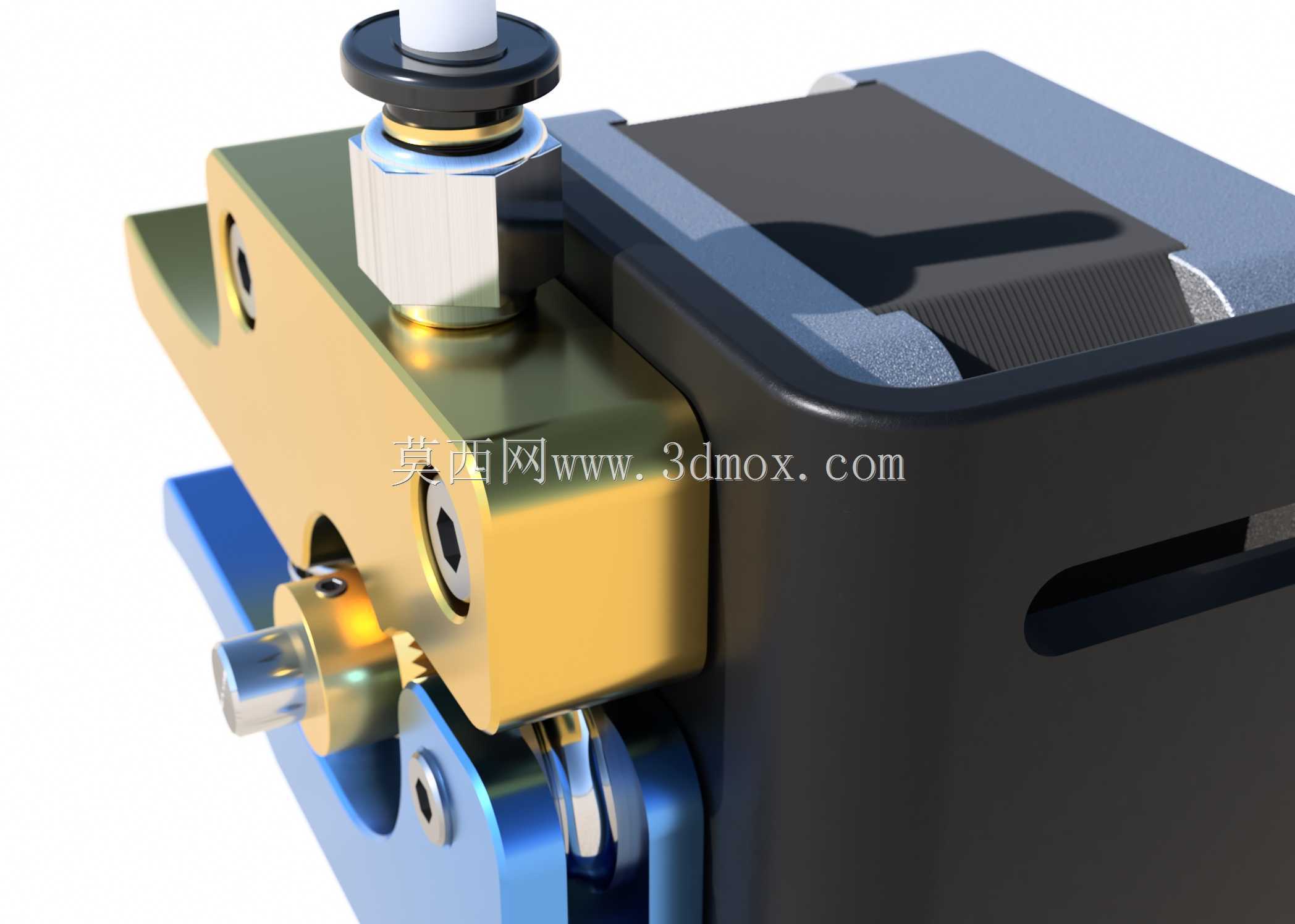

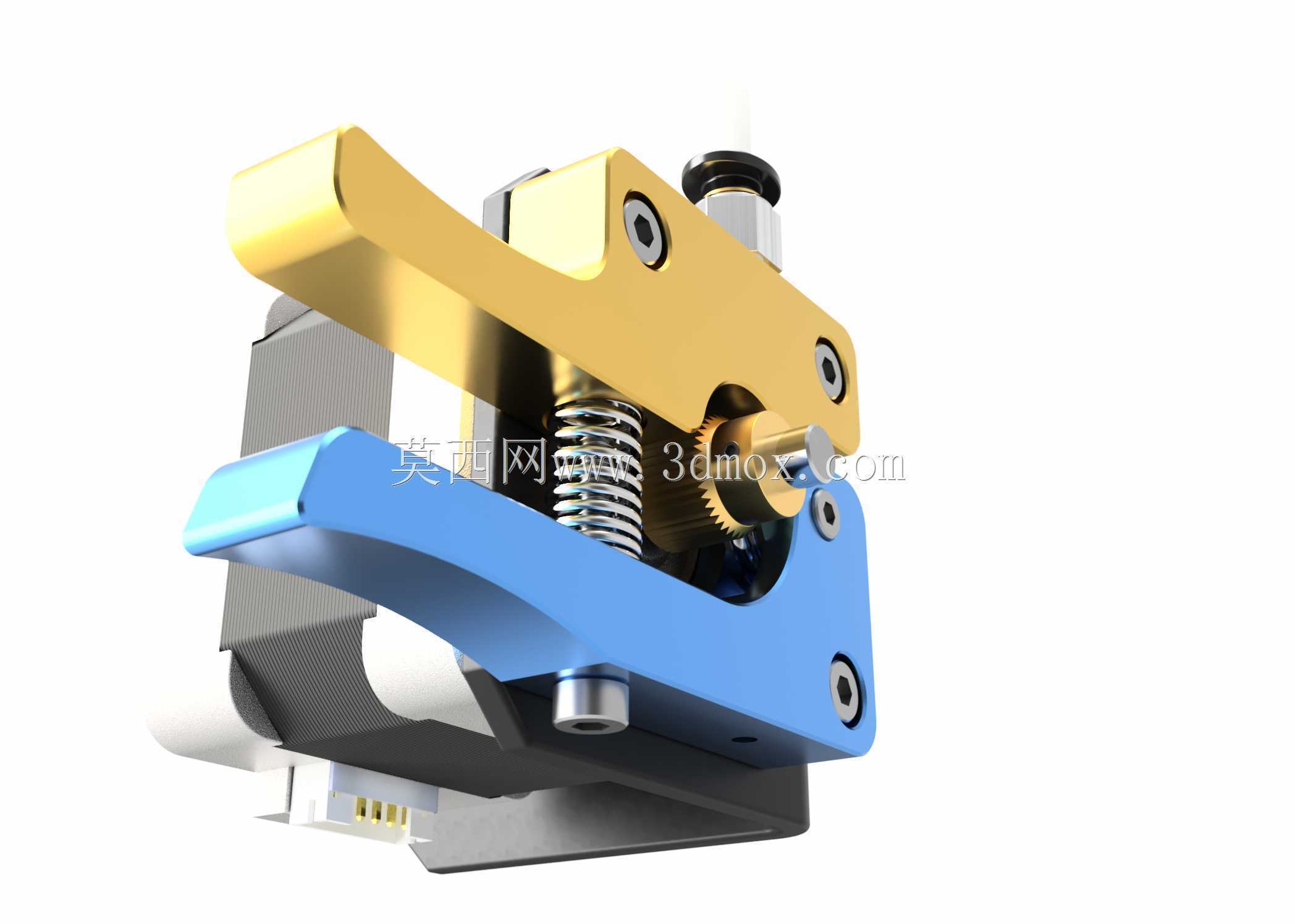

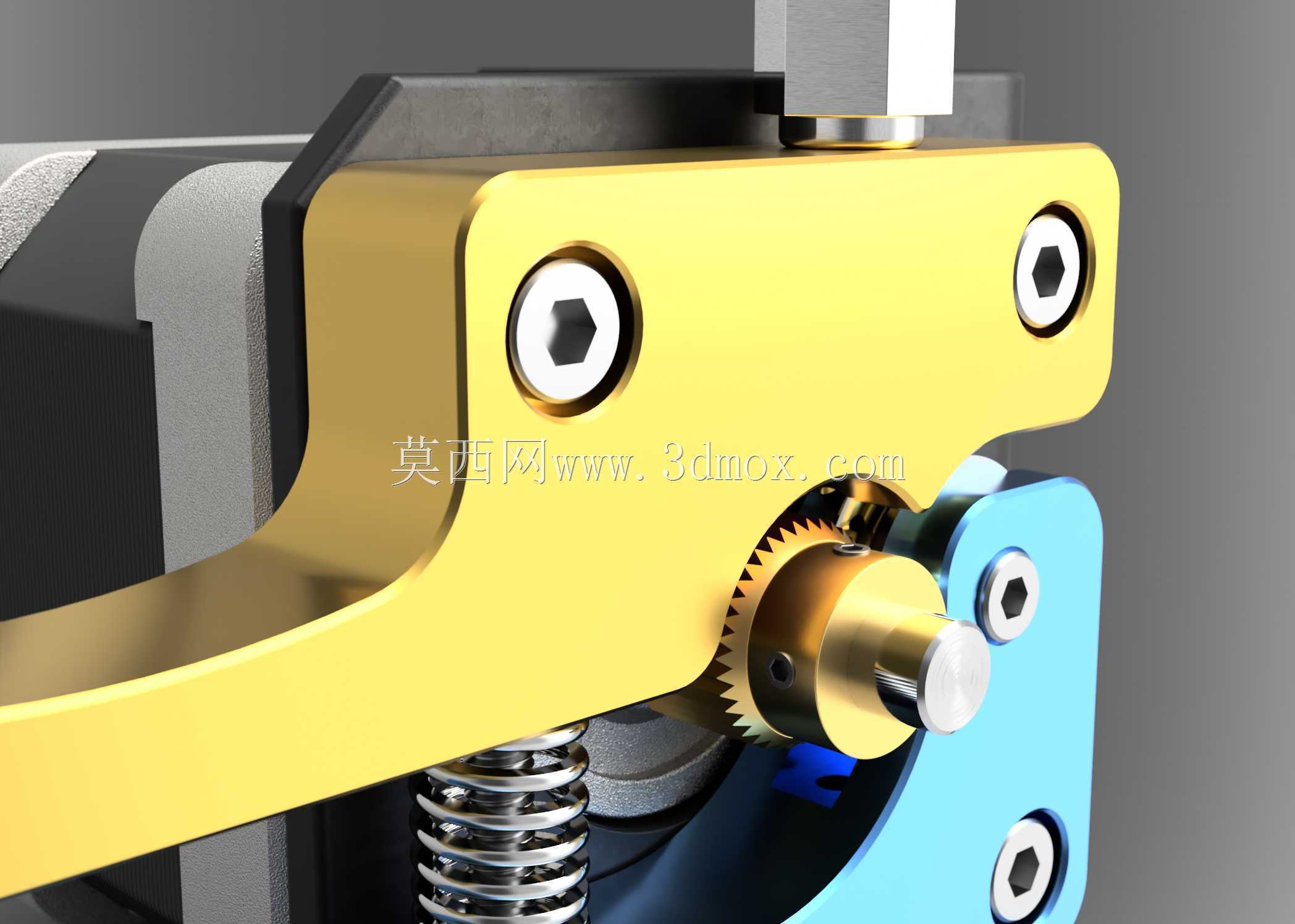

　　结构设计上，主体金色阳极氧化铝件同时承担电机安装基座、耗材导向通道、压紧臂铰接支座三个功能，通过内六角圆柱头螺钉实现各部件的刚性连接，减少了分体式结构的装配累积误差。驱动端采用步进电机输出轴直连钢制送料齿轮，齿轮齿形经过滚花处理，增大与耗材表面的接触摩擦力，避免送料过程中出现齿面打滑导致的送料量不足问题。压紧侧设置了蓝色阳极氧化铝的压料臂，臂端安装带轴承的随动惰轮，配合内置的圆柱螺旋压缩弹簧，可根据耗材直径公差自动调整压紧力，既保证送料过程中耗材不会出现径向窜动，又不会因压力过大压伤耗材表面导致送料阻力陡增。

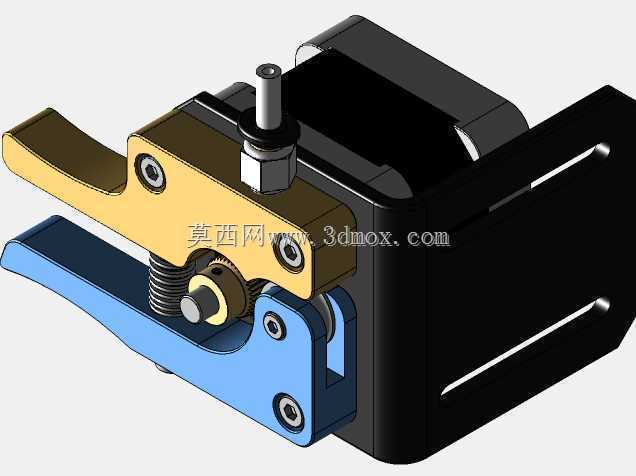

　　安装边界方面，这套机构的支架预留了标准的2020铝型材安装槽位，可直接适配主流桌面级设备的型材框架安装孔位，不需要额外加工转接板；电机采用标准42型步进电机的安装孔距，替换现有挤出组件时不需要改动设备的电机驱动接线与控制参数。送料通道的中心高与常规E3D系列热端的进料口中心高完全匹配，耗材导向孔的内径公差控制在0.1mm以内，能兼容1.75mm直径的主流PLA、ABS、TPU等各类打印耗材，耗材进入送料齿轮前的导向段长度设计为15mm，可避免耗材在进入啮合区前出现弯折，减少送料阻力波动。

　　实际装配调试过程中，压紧弹簧的预紧量可通过支架上的调节螺钉进行微调，针对不同硬度的耗材匹配对应的压紧力：打印硬质PLA、ABS耗材时可适当降低预紧力，减少齿轮对耗材表面的压痕深度；打印柔性TPU耗材时可适当增大预紧力，避免柔性耗材在送料压力下出现形变导致的送料失准。机构的所有运动部件均做了倒角去毛刺处理，送料齿轮与惰轮的啮合间隙控制在0.05mm以内，保证送料过程中齿轮传动平稳，没有卡顿或异响。外露的紧固件全部采用不锈钢材质，长期在打印设备的高温工作环境下不会出现锈蚀，日常维护仅需要定期清理齿轮齿缝中残留的耗材碎屑即可，不需要频繁拆解更换部件。
