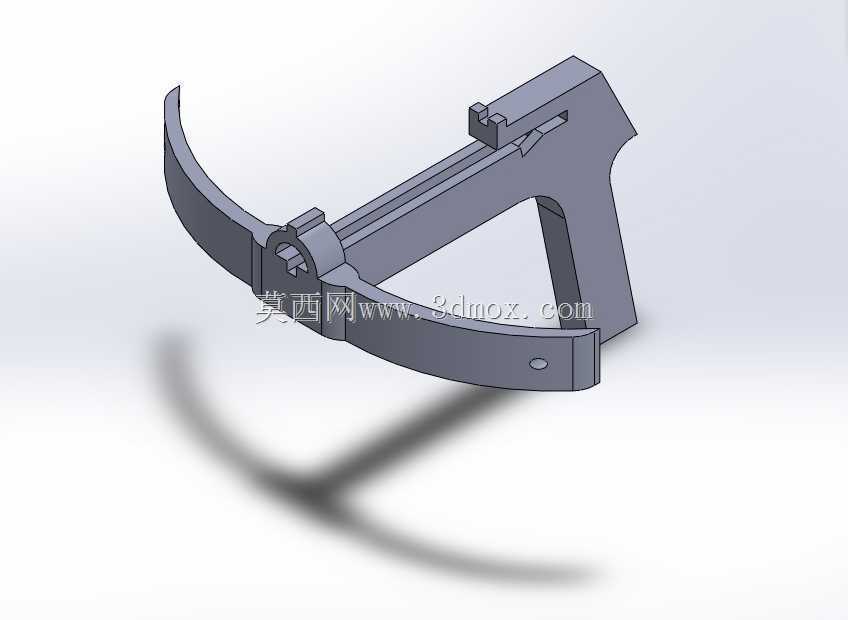

迷你手持手指弩创意结构设计方案

　　这款迷你手指弩的结构设计，核心围绕单手握持、手指触发的操作逻辑展开，整体轮廓贴合成年人单手握持的人机尺寸，弩臂展开宽度控制在80mm区间，握持段厚度适配指腹贴合弧度，无需额外辅助固定结构即可稳定持握。从实际使用场景来看，这类小型结构常作为机械原理教学演示载体，也可作为桌面趣味交互装置，用来验证弹性储能、扳机锁止的基础机械逻辑，相比常规尺寸的弩具，其缩小的尺寸边界让结构件的受力控制更考验设计精度，每一处铰接间隙都需要控制在0.1mm以内，避免触发时出现卡滞或储能滑脱的问题。设计过程中，先确定了扳机锁止的核心机构：弩弦挂接位置采用斜向卡槽结构，扳机通过销轴铰接在握持架中部，扣动时扳机上端的锁止块向下位移，脱离弩弦挂接的限位台阶，

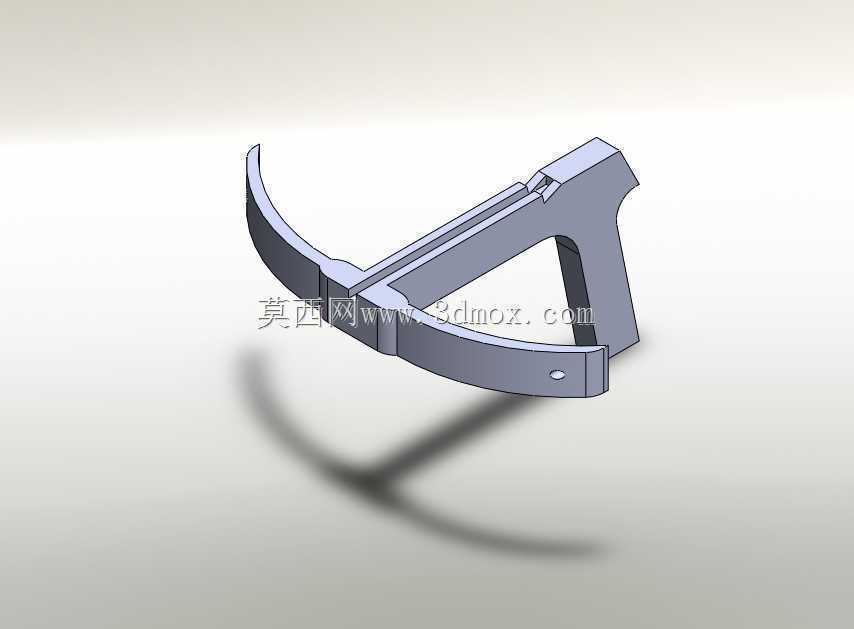

　　即可释放弩弦的弹性势能完成击发，整个触发行程控制在5mm，适配手指扣动的常规活动范围。弩臂采用弧形弹性结构设计，两端预留弦槽定位点，弦槽深度0.8mm，能够稳定挂接弩弦同时避免击发时弦体滑脱，弩臂与主体架的连接采用嵌入式销轴固定，销轴孔位与主体架的安装凸台过盈配合，不需要额外紧固件即可完成装配，适配3D打印的快速成型需求，打印完成后仅需去除支撑即可完成组装。两种配置的差异主要集中在扳机的触发力度调校上，标准版的锁止块配合间隙稍大，触发力度更轻，适合原理演示使用；修改版调整了锁止块的接触角度，增加了锁止阻尼，能够适配更大弹性系数的弩弦，提升击发的稳定性。主体握持架采用三角支撑结构，弩臂安装位、扳机铰接位、

　　握持底部三个受力点形成稳定的三角受力框架，击发时的反作用力能够均匀分散到整个握持段，不会出现局部应力集中导致的结构断裂问题。整个结构没有多余的装饰性特征，所有曲面和凸起都服务于功能需求：弩臂上方的小型凸台是弩弦上弦时的助力挡块，上弦时可以借助该凸台借力将弩弦挂入卡槽，不需要额外的上弦辅助工具；握持架侧面的镂空结构一方面减轻整体重量，另一方面可以作为手指穿入的定位孔，进一步提升持握的稳定性，避免操作时装置脱手。从安装边界来看，所有铰接位置的转动副都做了限位设计，扳机转动到最大行程时会接触到握持架的内壁限位面，不会因为扣动力度过大导致扳机翻转脱位；弩臂的最大形变位移控制在15mm以内，弹性形变处于材料的安全屈服区间内，反复使用也不会出现塑性变形问题。
